有刷直流电机电枢剖视结构三维建模

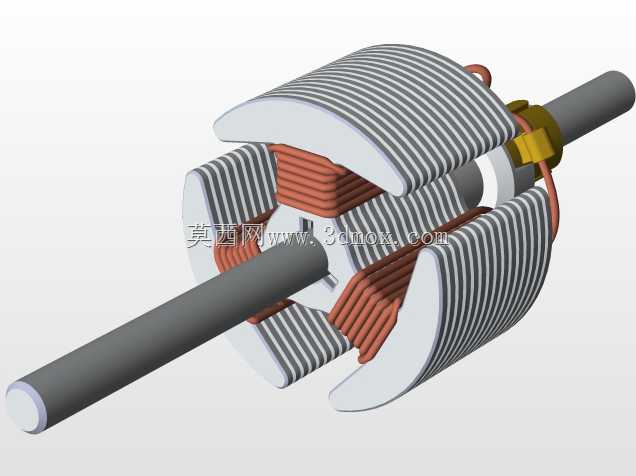

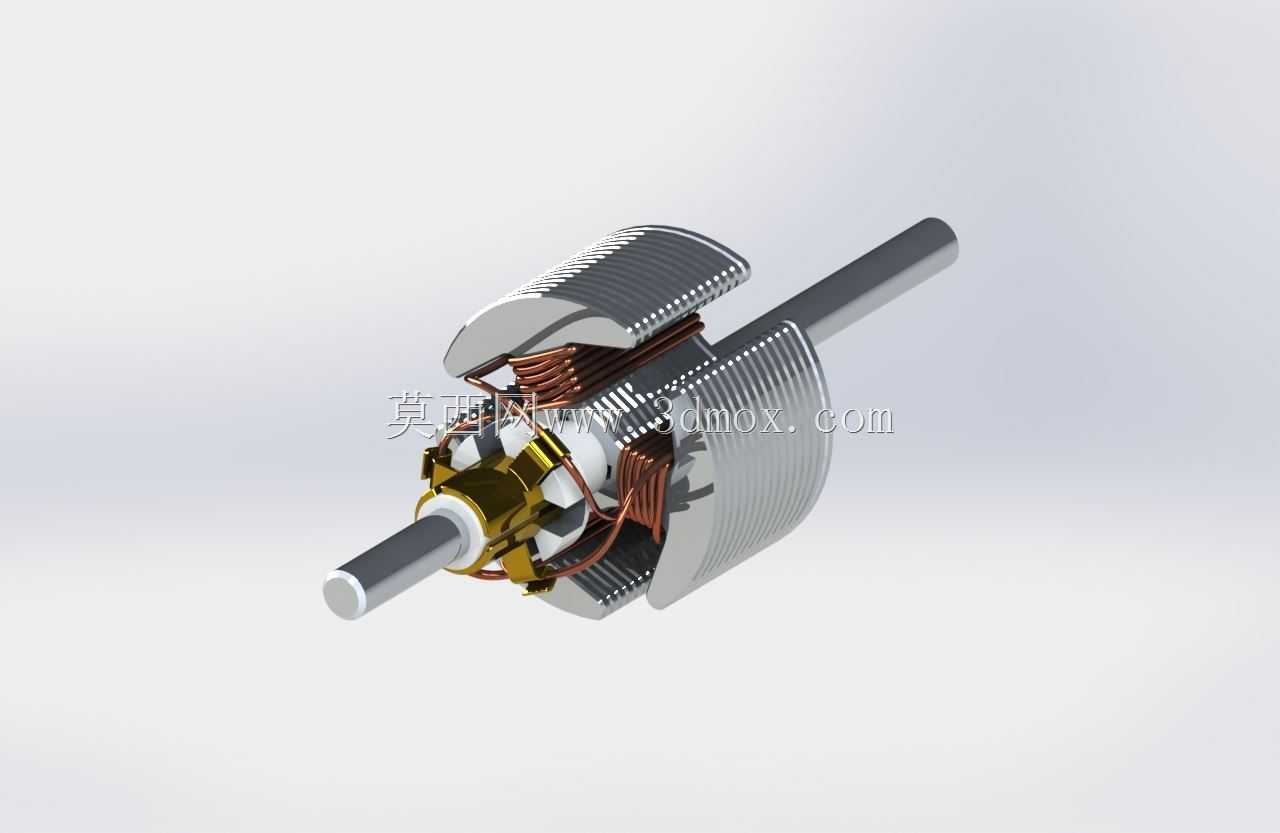

　　本次呈现的电枢结构，是有刷直流电机实现机电能量转换的核心旋转部件，在小型电动工具、家用小电器、低端伺服驱动、儿童玩具驱动单元等场景中，这类电枢结构的应用占比极高，其设计合理性直接决定电机的转矩输出特性、运行噪音水平与使用寿命。从结构剖视视角可以清晰看到，该电枢采用叠压硅钢片作为导磁铁芯，冲片叠压后通过两端的绝缘端板固定，避免冲片在高速旋转时出现松散移位，铁芯槽内嵌入多组漆包线绕制的电枢绕组，绕组端部通过绝缘衬套与铁芯、转轴实现电气隔离，防止运行过程中出现绕组击穿短路的故障。转轴采用阶梯轴结构设计，不同轴段分别对应铁芯压装位、换向器压装位、轴承支撑位与输出连接位，各轴段的同轴度公差需要控制在0.02mm以内，

　　否则电机高速旋转时会出现明显的径向跳动，不仅会增大轴承磨损，还会导致换向器与碳刷接触不良，产生打火、烧蚀等问题。换向器采用铜片与云母片间隔叠压的结构，压装在转轴对应轴段后，与绕组引出端通过点焊实现可靠连接，换向片表面的粗糙度要求达到Ra0.8以下，保证碳刷在其表面滑动接触时的接触电阻稳定，减少换向火花的产生。从安装边界来看，该电枢的铁芯外径与电机定子磁钢的内径需要保留0.3-0.5mm的均匀气隙，气隙偏差过大会导致电机磁路不对称，出现转矩波动大、运行卡顿的问题；转轴两端的轴承位尺寸需要匹配对应型号的微型深沟球轴承，轴承位的轴肩高度需要符合轴承安装的定位要求，避免轴承内圈无法轴向固定出现窜动。在实际设计过程中，电枢绕组的匝数、

　　线径需要匹配目标电机的额定电压与额定转矩参数，线径过大会导致槽满率过高，嵌线难度增大，甚至出现绕组绝缘破损的问题，线径过小则会导致绕组电阻过大，电机运行时温升过高，缩短绝缘材料的使用寿命。叠片铁芯的冲片槽型采用半闭口槽设计，既可以减小气隙磁阻，提升磁路利用率，也能够避免绕组在槽内出现径向松动，配合槽内插入的绝缘槽楔，能够将绕组牢牢固定在铁芯槽内，承受电机高速旋转时的离心力作用。在三维建模过程中，需要重点还原绕组的排布走向、换向器与绕组的连接关系、各零部件的配合公差，尤其是铁芯叠压后的端面平整度、换向器与铁芯的轴向间距，这些参数都会直接影响后续电机装配的工艺性。实际生产中，这类电枢完成绕线与换向器焊接后，还需要做动平衡校正，

　　在铁芯端面的平衡槽内添加平衡泥，将动平衡剩余不平衡量控制在允许范围内，避免高速运行时产生振动噪音。很多入门结构工程师在设计这类电枢时，容易忽略绕组端部的轴向尺寸余量，导致装配后绕组端部与电机端盖发生摩擦，或者绝缘距离不足引发电气故障，建模时需要预留足够的端部空间，同时考虑绝缘端板的厚度对轴向尺寸的影响。另外，转轴输出端的轴伸长度需要匹配负载的连接结构，若采用齿轮啮合输出，轴伸端需要加工对应的卡簧槽或者定位平面，保证传动件的轴向与周向固定可靠。碳刷与换向器的接触压力也需要和电枢的换向性能匹配，压力过小会导致接触不良打火，压力过大则会加速碳刷与换向器的磨损，缩短部件的维护周期。
