NEMA标准法兰安装式混合式步进电机结构

　　在自动化产线的点位输送、小型工装的角度调节、3D打印设备的轴系进给、医疗检测仪器的样本台移位这类对开环定位精度有稳定要求的场景里，NEMA系列步进电机是应用覆盖度极高的动力执行元件，这类电机不需要额外的位置反馈装置就能实现固定步距角的角位移输出，搭配对应的细分驱动器后，可将单步运行的角度拆分到极小的量级，大幅降低低速运行时的振动与噪音，满足多数中低速、中等负载工况的传动需求。

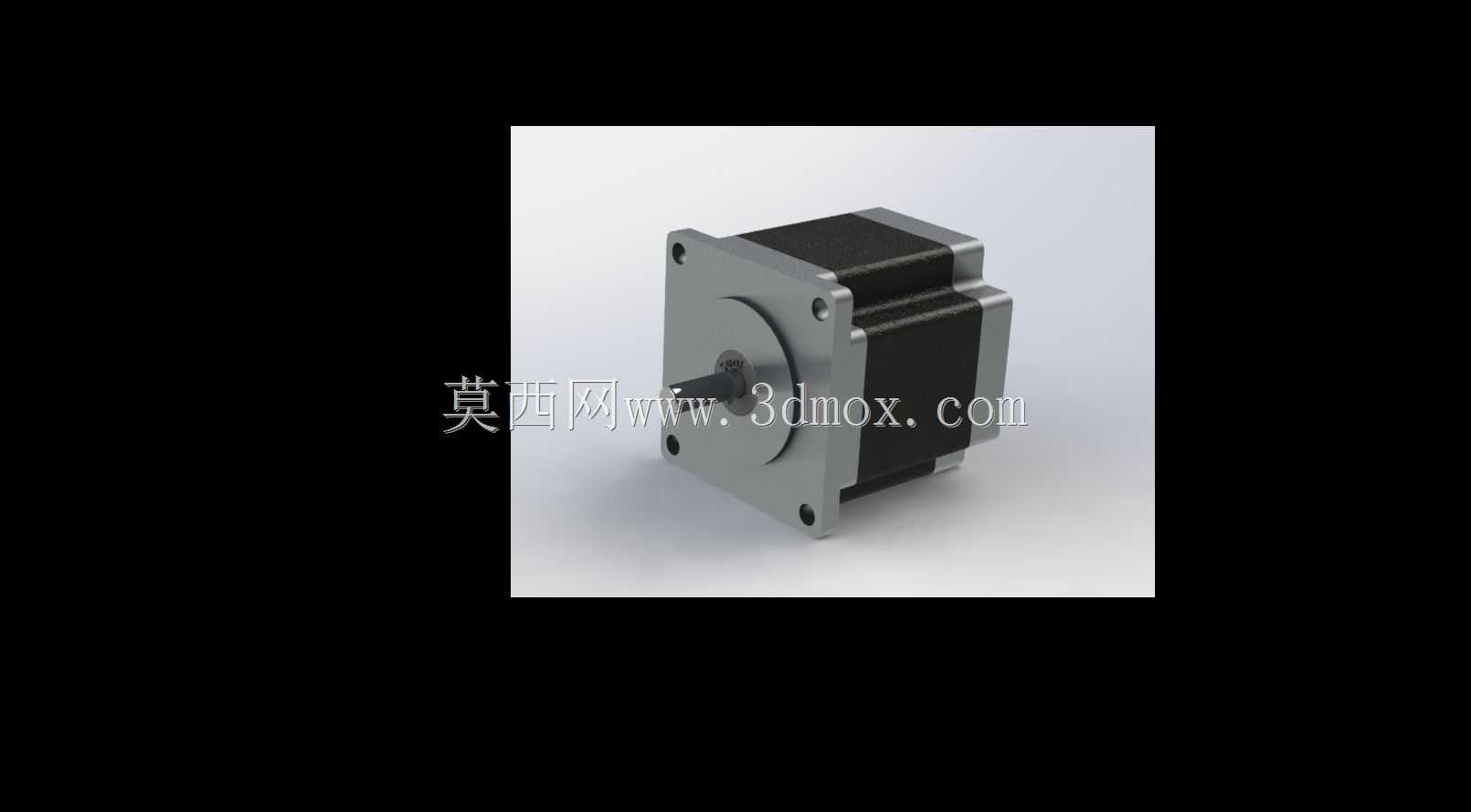

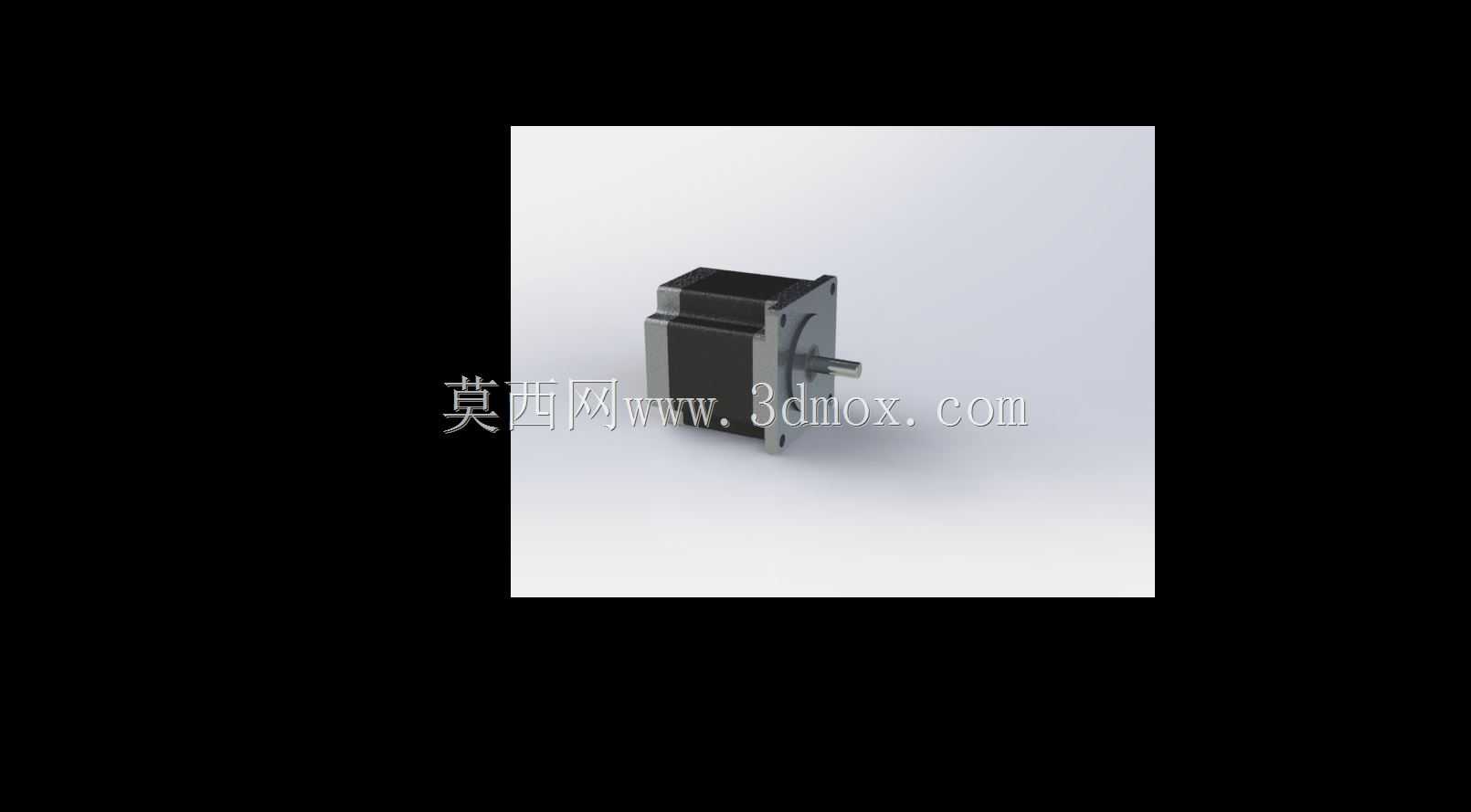

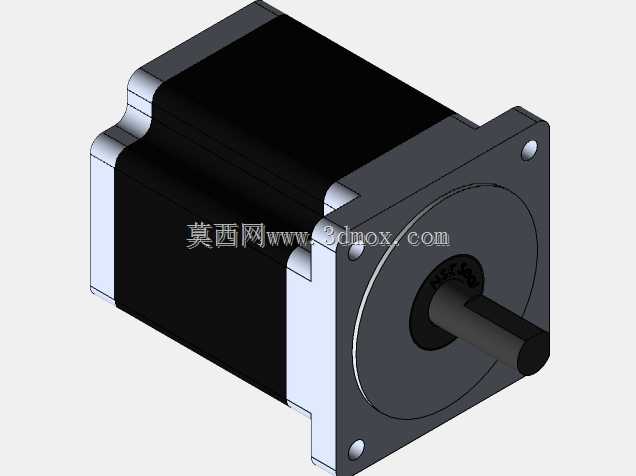

　　从结构设计逻辑来看，这款步进电机采用前后端盖夹持定子叠片的经典装配结构，前端盖为方形安装法兰，四个角预留了沉头安装孔，安装时可直接从电机前端将螺栓穿入对应设备的安装板螺纹孔，不需要额外预留后端的操作空间，适配多数紧凑安装空间的设备布局。输出轴从前端盖中心的轴承位伸出，轴端做了平切处理，可直接搭配紧定螺钉式的同步轮、联轴器完成扭矩传递，不需要额外加工键槽，降低配套传动件的加工成本，同时平切面的配合方式也能避免小扭矩传动下的轴与连接件打滑问题。定子部分采用多片硅钢片叠压而成，叠片间的绝缘处理可有效降低高频运行下的涡流损耗，绕组按照两相混合式步进电机的排布方式绕制在定子齿槽内，可适配市面上多数通用型两相步进驱动器，不需要定制专用的驱动电路，降低设备的电控选型成本。转子部分集成了永磁磁钢与带齿的铁芯结构，和定子的多齿结构配合形成气隙磁导变化，实现通电状态下的步进转动，这种混合式结构相比传统的反应式步进电机，输出扭矩更大，低速运行的平稳性更好，同时断电状态下带有一定的自锁力矩，可避免垂直安装工况下负载出现溜位问题。

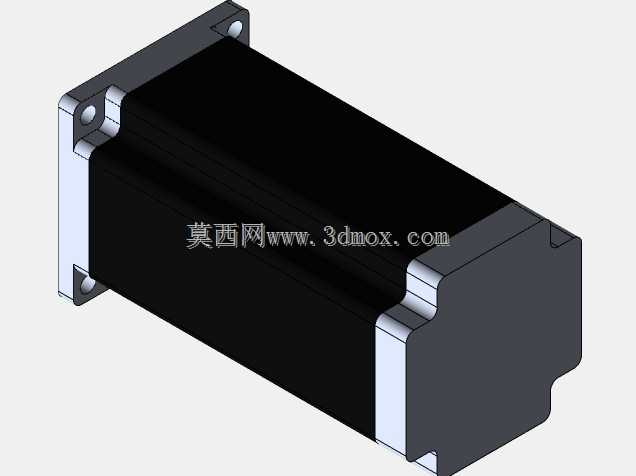

　　在安装边界的尺寸设计上，这款NEMA标准步进电机的法兰边长、安装孔中心距、输出轴直径、轴伸长度都严格遵循NEMA对应机座号的尺寸规范，设备设计人员在做结构布局时，可直接套用标准NEMA电机的安装位尺寸，不需要单独测绘定制安装结构，大幅缩短设备的设计周期。电机本体的机身长度对应额定输出扭矩的量级，选型时可根据负载需要的扭矩、运行转速、安装空间的轴向余量选择对应长度的机型，不需要修改前端的安装法兰尺寸，同系列不同扭矩的电机可实现安装位的通用互换，方便设备后续的维护替换。电机后端预留了出线口，绕组引线从后端引出后可直接连接到驱动器的对应接线端子，引线长度可根据设备内部的布线需求做调整，出线位置做了防拉扯的固定处理，避免设备运行振动导致引线焊点松脱。

　　从实际使用的适配性来看，这类步进电机的运行转速通常在0-1000转每分钟的区间内，在低转速区间可输出较大的保持扭矩，适合搭配同步带、丝杠这类传动部件做直线或者旋转的点位定位，不需要额外加装减速机构就能满足多数轻载传动的需求。在做设备结构设计时，需要注意电机安装面的平面度要求，避免安装面倾斜导致电机前后轴承出现偏载，长期运行下出现轴承异响、寿命缩短的问题；同时要预留足够的散热空间，电机在持续大扭矩输出时绕组会产生一定热量，若安装空间完全密闭，需要考虑增加简单的散热结构，避免绕组温度过高触发驱动器的过热保护。在做三维建模装配时，可直接将该电机模型导入装配体，匹配安装板的对应孔位、轴系的配合公差，提前验证传动部件和电机轴的配合长度，避免实际装配时出现轴伸过长顶到传动件内部、或者轴伸过短导致紧定螺钉无法有效固定的问题，同时可模拟电机引线的弯曲半径，确认布线时不会和周边的运动部件产生干涉，减少样机试制阶段的结构修改次数。
