列车空调系统控制单元箱体结构设计

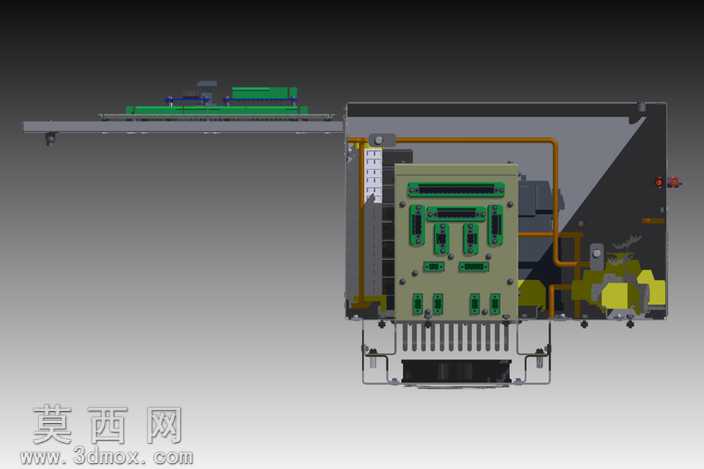

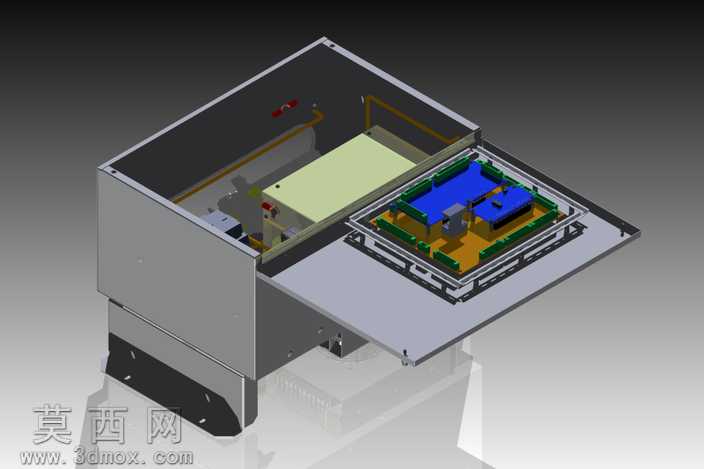

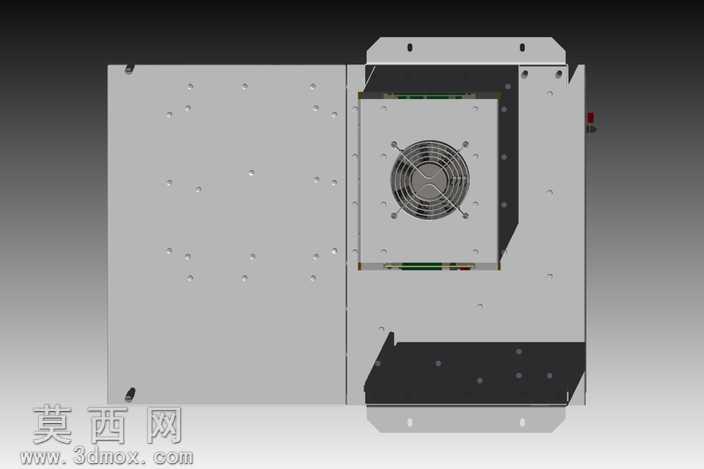

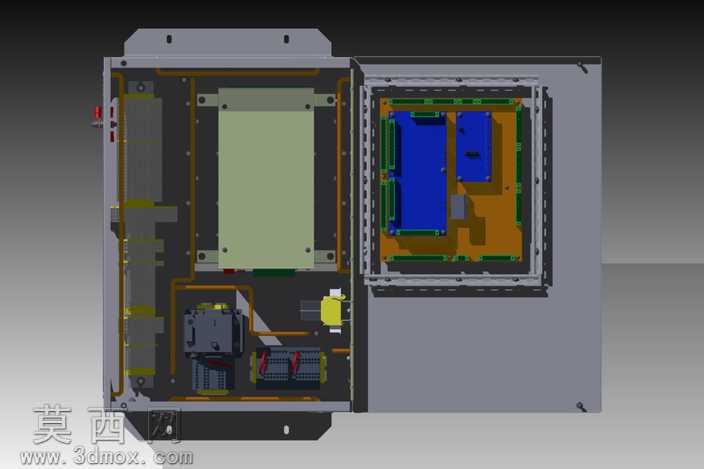

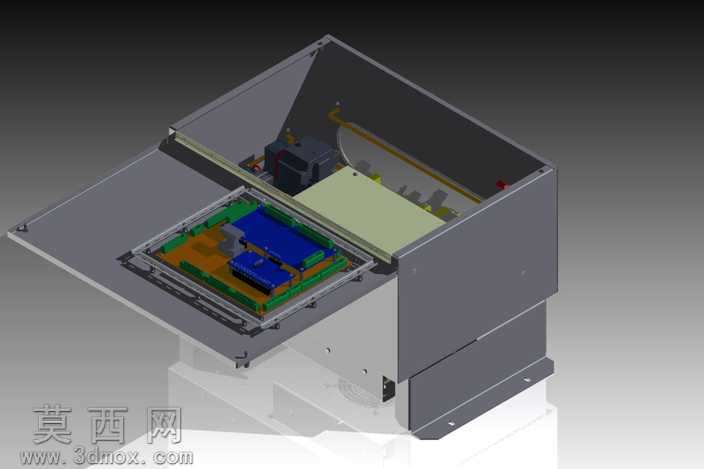

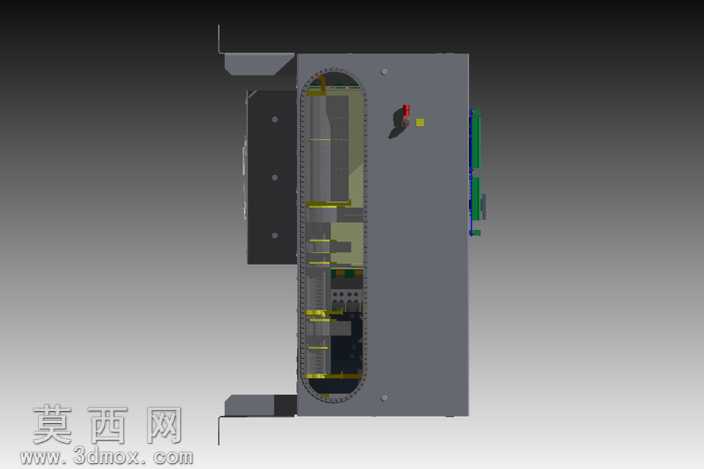

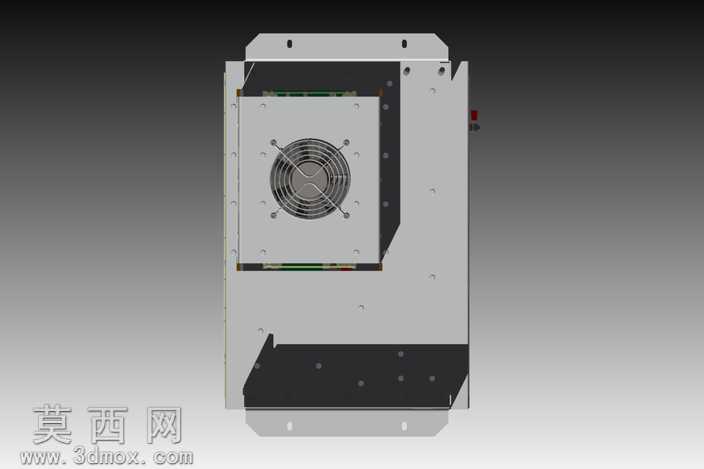

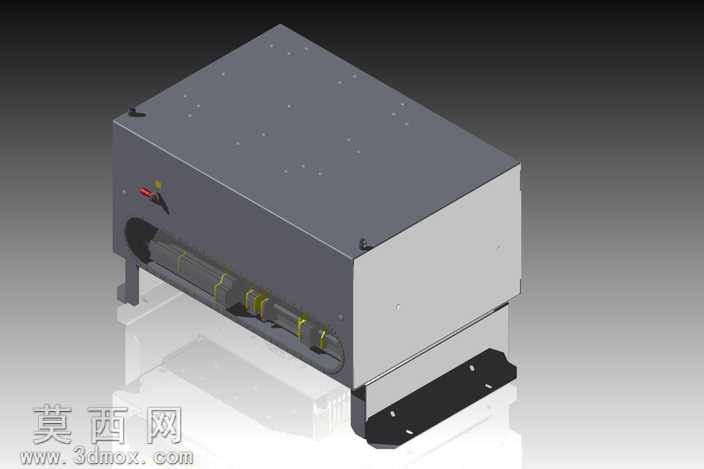

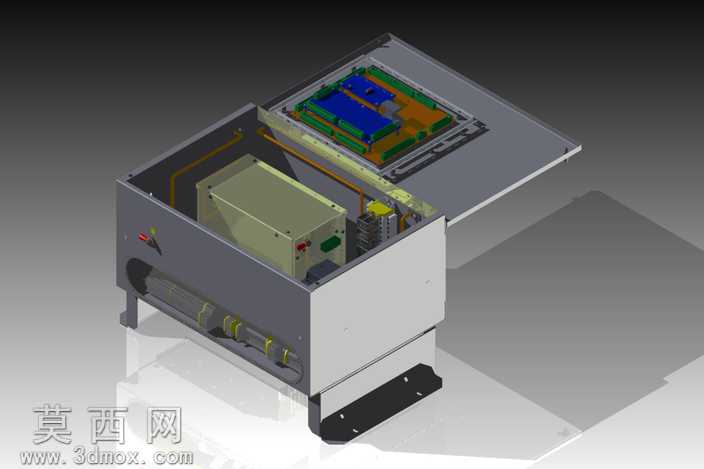

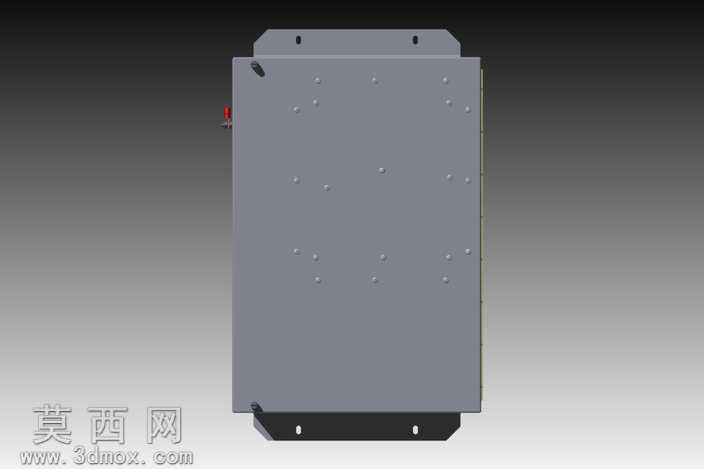

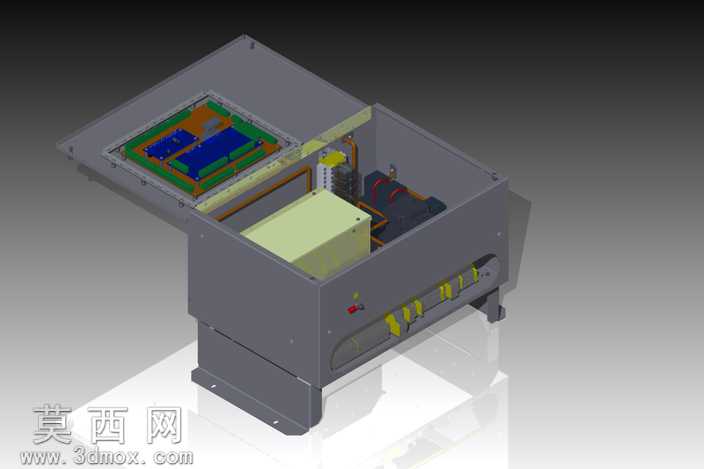

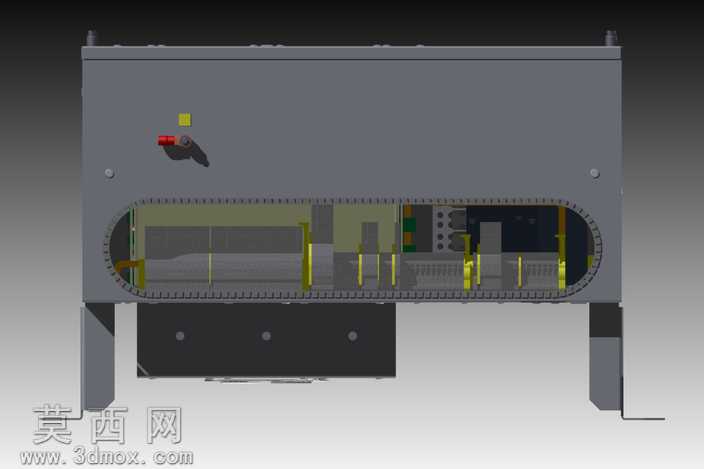

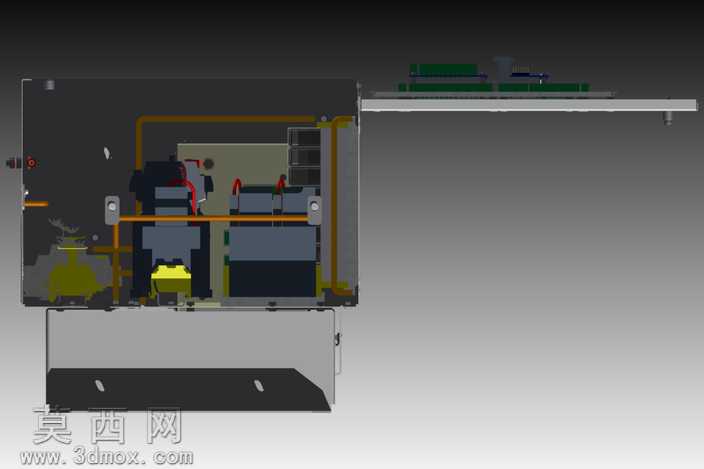

本作品为列车空调系统配套的控制单元三维结构设计，建模阶段严格遵循轨道交通车载设备的结构设计规范，先完成整体安装基准的搭建，依据车载电控设备的抗震、散热、防护等级要求确定箱体的外部轮廓尺寸，再逐步拆分内部功能分区。建模过程中对箱体的钣金外壳做了精准的折弯、卡扣、安装孔位设计，外壳采用开门式结构，门板与箱体主体通过隐藏式铰链连接，开合角度满足内部元器件的安装检修需求，门板边缘预留密封胶条安装槽，保障箱体的防尘防水性能。内部结构按照电气控制逻辑划分功能区域，上层预留控制电路板安装位，设计了对应的PCB固定柱、走线槽结构，电路板区域周边做了绝缘隔离设计；中层布置主控制电源模块，预留模块的散热间隙与固定支架，电源模块周边设计了线缆固定卡扣，避免车辆运行过程中线缆晃动磨损；下层区域布置接线端子排、外接线缆接口，箱体侧面预留防水航空插头的安装开孔，底部设计了减震安装脚座，脚座上预留与列车车体安装的固定孔位，孔位尺寸匹配轨道交通通用安装标准。渲染阶段针对不同部件赋予对应材质，钣金外壳采用哑光金属喷塑材质，还原车载电控设备的真实外观质感，内部电气模块分别赋予工程塑料、金属散热片、电路板覆铜等差异化材质，走线槽采用阻燃塑料材质，密封胶条采用橡胶材质，通过光影调整清晰展现箱体内部的层级结构与装配关系。设计过程中充分考虑车载设备的使用场景，在箱体内部预留了足够的散热风道空间，侧壁对应发热模块的位置预留通风散热孔，同时兼顾结构强度，在箱体折弯处做了加强筋设计，避免车辆运行过程中的振动导致结构变形，所有安装孔位、部件间距都经过尺寸校验，满足电气元器件的安装间隙要求，整体结构紧凑合理，既实现了空调控制单元的电气元件承载功能，也适配列车运行的复杂工况要求，可直接用于后续的结构验证、生产加工参考。
