网关控制器电路板三维结构设计

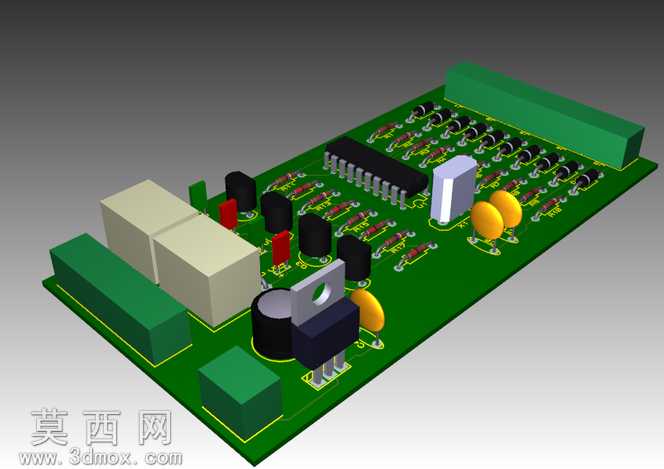

本作品为网关控制器电路板的三维建模成果，建模过程严格遵循工业级电子控制板的设计规范，完整还原了实体网关控制器的全部结构细节。建模阶段首先依据网关设备的有限访问权限使用需求，确定PCB基板的尺寸与外形轮廓，采用绿色阻焊层对应的材质参数设置基板基础外观，精准绘制板上的走线轮廓与焊盘位置，确保电路布局符合实际工控网关控制器的布线逻辑。针对板上搭载的各类电子元件，建模时逐一还原结构特征：包括多组不同规格的电解电容，还原其黑色圆柱外壳、顶部标识与引脚结构；两颗大型米色继电器模块，精准呈现其外壳轮廓、引脚排布与安装定位结构；绿色接线端子排，还原其插槽结构与接线位的细节；黑色集成电路芯片，准确刻画其引脚间距与外壳标识区域；黄色圆形电容、红色立式元件、黑色散热结构、银色晶振元件等均按照实物比例完成建模，各元件的安装位置与PCB板的焊盘完全对应，无错位或比例失调问题。渲染阶段采用工业产品展示常用的布光方案，主光源从斜上方投射，搭配辅助补光消除元件间的阴影死角，清晰呈现PCB板的绿色基底、各类元件的不同材质质感：电容的哑光塑料外壳、继电器的半哑光工程塑料质感、接线端子的硬质塑料光泽、金属元件的微弱反光效果均通过材质参数调整实现真实还原，同时保留板上走线的细微纹理，让整体渲染效果贴近实物拍摄的视觉感受。设计思路上围绕网关兑现的功能需求布局元件位置，将强电接线端子布置在板边便于外部接线，核心控制芯片布置在板卡中部减少信号干扰，功率元件周边预留合理散热空间，继电器模块集中布置便于驱动回路走线，整体布局兼顾电路功能实现与装配合理性，可用于工控网关控制器的结构展示、装配模拟与方案验证，完整呈现了有限访问权限场景下网关控制模块的硬件结构特征。
