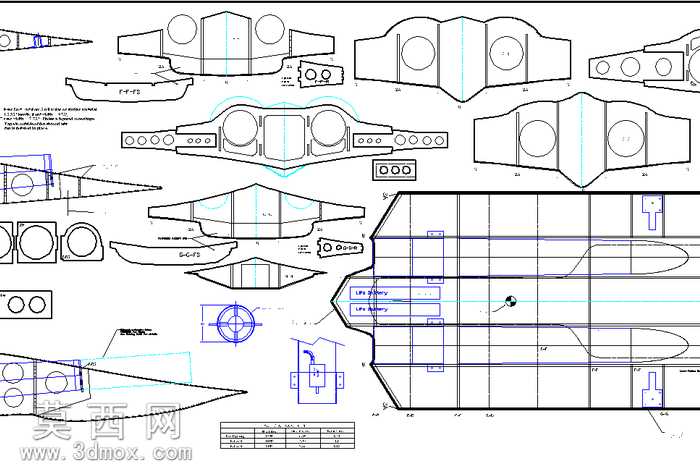

霍顿Ho229电动涵道风扇翼展结构设计

本作品围绕霍顿Ho229飞翼布局飞行器的电动涵道风扇动力组件展开三维建模设计，建模过程中首先梳理飞翼构型与涵道动力的匹配逻辑，以82英寸翼展的整体尺寸为基准，先搭建涵道风扇的核心骨架：涵道内壁采用顺滑的渐扩式曲面建模，保证气流在涵道内部流动时的压损控制，叶轮部分采用多翼式离心结构设计，每一片叶片的翼型截面都沿叶根到叶梢做渐变扭转处理，在三维软件中通过曲面放样、边界混合等命令完成叶片的连续曲面构建，保证叶片表面无曲率突变，降低气流流经时的紊流噪声。建模阶段同步完成涵道与飞翼机身的装配结构设计，涵道外壳与飞翼翼身的融合段采用一体化曲面过渡，避免出现突兀的结构台阶，保证整机的气动完整性；涵道内部的电机安装座采用十字支撑结构建模，支撑肋的截面做翼型修型，尽可能降低支撑结构对涵道内气流的阻挡作用，同时在安装座上预留电机走线槽、固定螺丝孔位等细节结构，所有孔位都按照标准紧固件尺寸做参数化建模，方便后续调整适配不同规格的电动动力组。材质渲染阶段，涵道内壁赋予哑光碳纤维复合材质，模拟真实飞行器涵道的轻量化高强度材质特性，叶轮部分赋予高强度工程塑料材质，添加细微的磨砂质感表现注塑零件的表面特征，翼身融合段的蒙皮部分赋予航空铝合金与复合材料拼接的材质效果，在曲面转折处添加细腻的反光过渡，还原金属蒙皮的接缝与铆钉细节，结构设计上充分考虑电动涵道的散热需求，在涵道尾部预留散热导流槽，引导部分气流流经电机外壳带走工作热量，同时在涵道前端设计防护格栅结构，格栅的筋条做流线型修型，在阻挡异物吸入的同时尽可能降低进气阻力。整体设计过程中反复校验涵道中心线与飞翼气动重心的相对位置，保证双发涵道的推力线与整机重心匹配，避免动力输出时产生不必要的俯仰力矩，所有结构细节都在三维环境中做干涉检查，确保各组件装配时无结构冲突，为后续的实物制作与动力测试提供精准的三维数模支撑。
