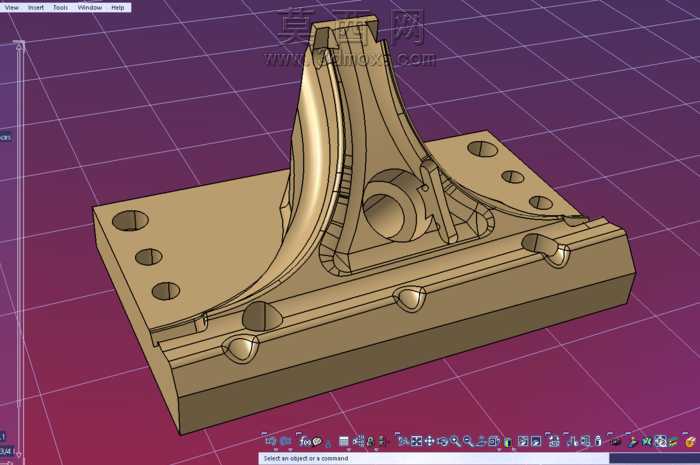

带安装基座的曲面支撑滑块结构

车间里常规滑块用久了最容易出的问题，就是侧向受力时支撑筋开裂，安装孔位错位导致滑动卡滞，这款滑块结构从加工适配的角度做了全流程的细节调整，完全避开了常规设计的落地坑。底板上的六个沉头安装孔，孔位公差按H7级配合预留，沉头深度特意比常规M8内六角螺栓的头部厚度多留了0.2mm，就算安装面有轻微的铣削刀痕，螺栓锁紧后也不会出现头部凸起干涉滑动面的问题，孔口都做了0.3mm的倒角，既方便装配时快速对准螺栓，也能避免热处理后孔口应力集中开裂。中间的曲面支撑壁没有做等厚设计，和底板衔接的位置厚度做到12mm，往上延伸到顶部铰接孔位置逐步收窄到8mm，过渡曲面用G2连续做顺滑衔接，没有硬棱拐角，CNC加工时球头刀可以一次走刀完成曲面铣削，不用中途换刀清角，能省至少三分之一的加工时长，曲面和底板衔接的位置做了R3的圆角过渡，焊接或者一体铸造成型时不会出现应力集中的断裂隐患。支撑壁两侧加的三角加强筋，没有直接贴死在滑动导轨面上，筋的末端离导轨面留了1.5mm的间隙，就算加工时筋的位置有轻微偏差，也不会刮蹭导轨面导致滑动阻力变大，筋的厚度从根部的6mm往末端收窄到3mm，既保证了侧向支撑的刚性，也不会因为筋太厚导致铸造时出现缩孔缺陷。滑块本体上的三个油杯安装孔，孔位正好对准滑动面的油槽，油槽做了0.8mm深的圆弧截面，润滑油注入后能顺着油槽均匀覆盖整个滑动接触面，不会出现局部干磨的情况，油孔口做了内锥面，油杯压入后能完全密封，不会出现润滑油渗漏的问题。顶部的铰接孔做了镶套预留位，孔壁厚度留了5mm的余量，后期使用时如果铰接位磨损，不用更换整个滑块，只需要压入铜套就能继续使用，能大幅降低后期的维护成本。滑块前端的两个定位销孔，和安装底板的销孔做了配做预留，装配时可以先把滑块放到导轨上调整到最佳滑动位置，再配铰销孔打定位销，完全避免了加工误差导致的装配错位问题。整个模型的所有倒角、圆角、公差预留都完全匹配实际加工的工艺要求，没有出现那种只能看不能落地的虚结构，不管是拿来做数控加工的实训案例，还是直接改参数用到实际设备上，都能直接套用，不用再做二次结构调整。
