彩弹射击标记触发单元结构设计

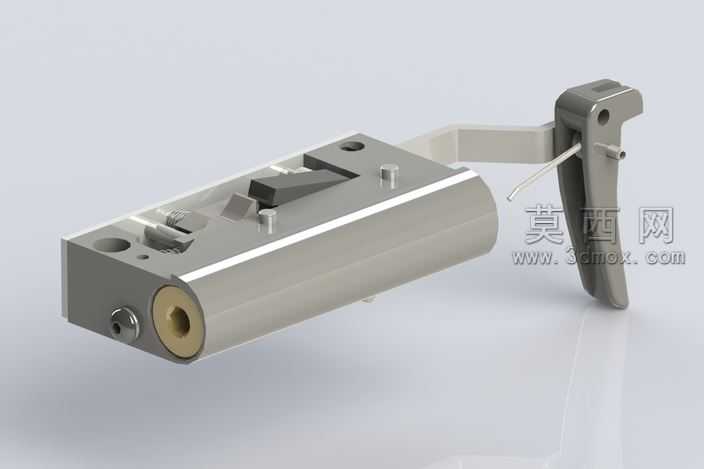

本作品为彩弹射击标记触发单元的三维建模设计成果，建模阶段依托参数化建模逻辑完成全零件的特征构建，先从核心触发功能的需求出发拆解整体结构，将单元划分为主体基座、触发摆臂、击发限位块、导向衬套、锁紧定位件五大组成部分，每一个零件的尺寸参数都经过功能适配校验，确保装配后不存在运动干涉问题。建模过程中对基座的安装孔位做了精准定位，预留的螺纹孔用于单元整体在射击设备上的固定装配，前端嵌入的黄铜材质导向衬套单独做了同轴度约束，保证触发动作的运动路径始终保持直线精度，避免长期使用后出现卡滞偏移。渲染阶段采用金属质感材质体系，主体结构件赋予哑光钢材质，表面添加细微的喷砂纹理还原真实金属加工后的质感，导向衬套采用黄铜材质表现，突出不同零件的材质区分，摆臂与主体连接的弹性触发件采用细金属丝材质渲染，还原弹性构件的纤细形态，整体渲染采用柔和的侧上方打光，清晰呈现零件之间的装配缝隙、棱角倒角与结构层次，让观看者可以直观识别每一处结构的功能位置。结构设计上采用杠杆式触发逻辑，摆臂作为受力触发端，受外力作用后绕定位销轴转动，解除对内部击发滑块的限位约束，滑块在预紧力作用下沿基座内腔完成击发动作，击发完成后可通过复位结构让滑块回到待触发位置，摆臂也同步复位完成待击状态的锁定，整体结构紧凑，所有零件都集成在矩形基座之上，不需要额外的外置支撑结构即可独立完成触发功能，适配多种彩弹标记设备的安装需求。设计过程中重点优化了触发的行程与触发力的匹配，通过调整摆臂的力臂长度，将触发力控制在合适的区间，既避免误触也保证触发响应的灵敏性，同时在所有运动接触位置都设计了耐磨衬套结构，降低反复触发带来的零件磨损，提升单元的整体使用寿命，每一处倒角、退刀槽、安装孔的设计都符合常规机械加工的工艺要求，不存在无法加工的异形结构，可直接用于后续的零件加工与实物装配验证。
