内吸式折叠滤芯液压过滤器三维设计

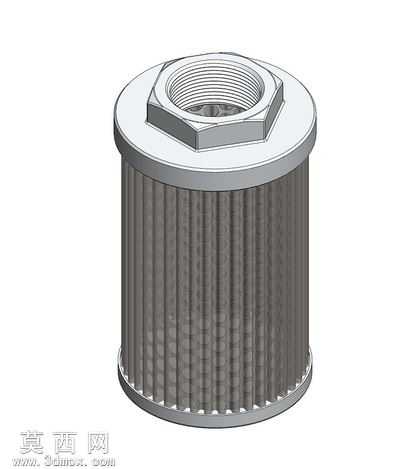

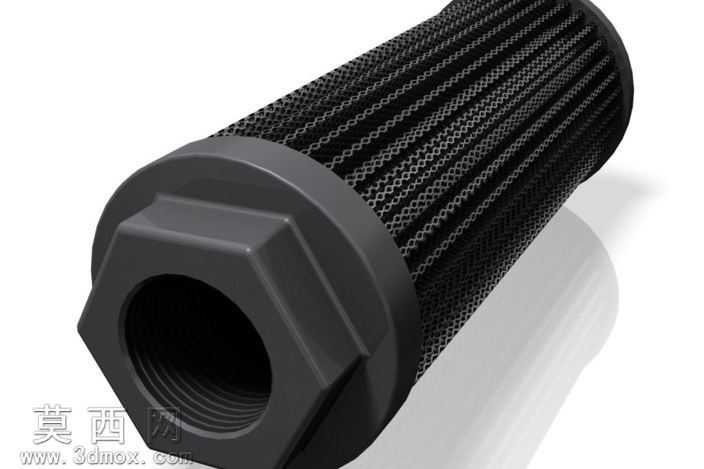

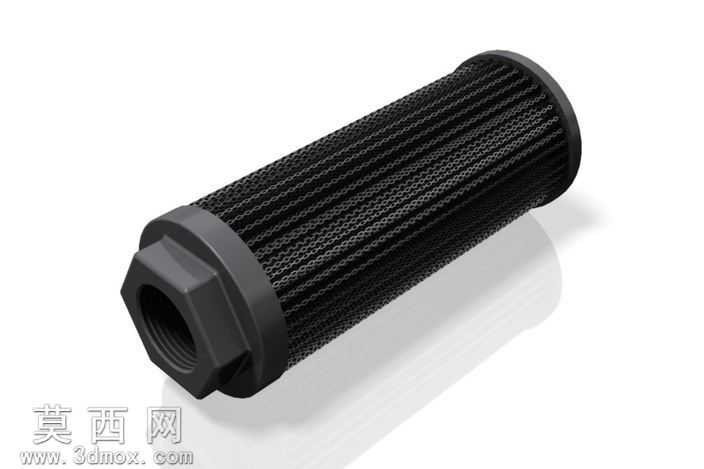

本作品为内吸式液压油过滤器的三维参数化设计成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的装配设计思路，先完成整体功能尺寸的框架搭建，再逐一对各组成零部件进行精细化建模，确保各部件间的装配公差符合液压元件的通用设计规范。模型顶部为带内螺纹接口的六角端盖结构，建模时通过拉伸凸台、切除扫描等特征完成六角外形与内螺纹流道的构建，端盖边缘做了微小的圆角过渡处理，既还原了实际冲压端盖的工艺特征，也避免了模型棱角过于尖锐的渲染失真问题。中部的折叠滤层是该过滤器的核心功能结构，建模时先绘制单折滤材的截面轮廓，通过线性阵列配合圆周阵列完成整圈折叠结构的排布，同时还原了滤材表面的细密褶皱纹理，在材质编辑环节为滤层赋予了带细微哑光颗粒质感的金属纤维材质，调整材质的粗糙度与反射参数，模拟真实折叠滤材的视觉效果，既体现滤材的多孔透气属性，也区分开与金属端盖的材质差异。底部为环形密封端圈，建模时通过旋转凸台特征完成基础外形，添加了与滤层配合的定位卡槽结构，保证装配时滤层与端圈的贴合度。整体装配完成后，通过干涉检查功能验证了所有零部件间无装配干涉，螺纹接口与滤层内腔的流道完全贯通，符合流体过滤的通路设计要求。渲染环节采用工作室光照环境，添加了柔和的环境反射效果，调整金属端盖的高光参数，还原镀锌金属端盖的亮面金属质感，滤层部分调整了漫反射参数，避免过度反光掩盖褶皱结构细节，最终呈现的模型完整还原了内吸式液压过滤器的真实结构特征，各部分比例协调，结构细节完整，可用于液压系统原理演示、过滤设备选型展示、相关产品结构设计参考等场景，模型的特征树保留了完整的建模步骤，可根据实际使用需求调整接口尺寸、滤层高度、折叠密度等参数，适配不同流量、不同安装场景的过滤需求。
