浸入式润滑油回油过滤装置三维结构

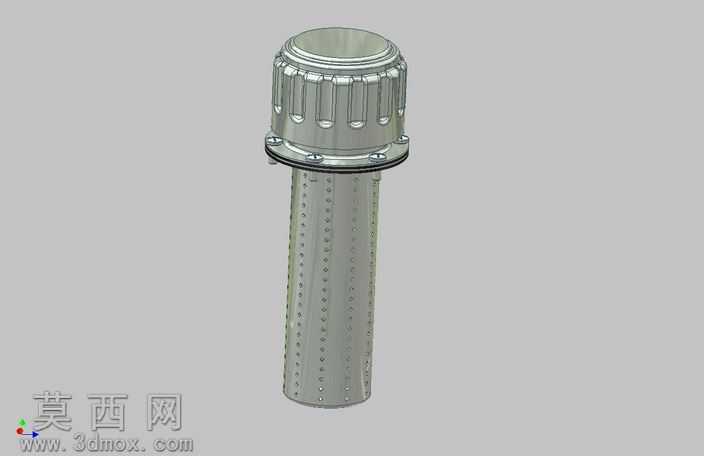

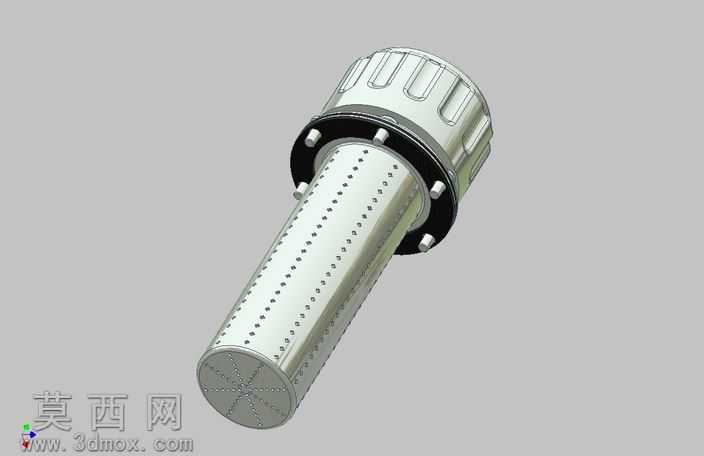

本模型为浸入式安装的润滑油回油过滤器，整体采用三维参数化建模完成，建模过程严格遵循液压辅件的通用设计规范，完整还原了产品的全部装配结构与细节特征。模型整体分为顶部端盖、法兰安装座、滤芯筒体三个核心装配模块，顶部端盖设计有周向均匀分布的竖向防滑筋条，建模时通过拉伸凸台搭配圆周阵列命令完成筋条特征构建，端盖与法兰座之间采用螺栓紧固连接，共设置6颗内六角圆柱头螺栓沿法兰周向均匀排布，螺栓、螺纹孔、密封槽的尺寸均参照液压元件通用标准设定，保证虚拟装配的干涉检查零误差。法兰安装座为圆盘式结构，表面做了发黑氧化的材质区分，建模时通过不同外观材质映射区分加工面与非加工面，法兰上预留的安装通孔可适配油箱面板的安装固定需求，密封槽位置预留了密封件的装配空间，还原实际产品的密封设计逻辑。下部滤芯筒体为核心过滤功能区，筒体表面采用多组阵列排布的径向通油孔，建模时先构建单组孔特征，通过线性阵列搭配圆周阵列完成全部孔位的排布，孔位间距、孔径参数均匹配常规回油过滤的通流面积要求，筒体底端设计有十字形加强支撑结构，提升滤芯在油液冲击下的结构强度，避免长期使用出现变形问题。渲染阶段采用金属材质搭配哑光工业漆面的材质组合，端盖与筒体主体赋予银灰色铝合金阳极氧化材质，法兰座赋予黑色氧化碳钢材质，螺栓赋予镀锌亮面金属材质，通过环境光遮蔽效果突出各部件的装配层级关系，整体结构设计兼顾安装便捷性、通流能力与过滤精度，可直接用于液压系统教学演示、油箱装配方案验证、液压站布局设计参考，模型各部件均为可编辑参数化特征，支持根据实际使用需求调整尺寸参数、修改孔位排布、更换连接形式，适配不同流量等级、不同安装空间的液压系统过滤需求。
