紧凑型高减速比摆线齿轮传动结构

　　在中小功率精密传动场景里，摆线针轮类结构的应用占比逐年提升，尤其是对安装空间有严格限制、同时要求大减速比输出的工位，常规行星齿轮结构往往需要多级串联才能达到目标传动比，不仅轴向尺寸被拉长，回程间隙的累积误差也会影响末端定位精度，而这种紧凑型摆线齿轮结构，刚好能在单级传动架构下实现大减速比输出，适配很多对体积敏感的设备布局。这类摆线齿轮结构常被用在轻工自动化生产线的回转工位、小型输送设备的驱动端、精密检测设备的分度机构里，这些场景的共性需求是输入转速不高、输出扭矩要求适中，同时不希望减速机构占用过多安装空间，还要保证长期运行的传动平稳性，不会因为齿轮啮合冲击带来工位抖动。从结构功能来看，这套摆线传动采用少齿差啮合原理，

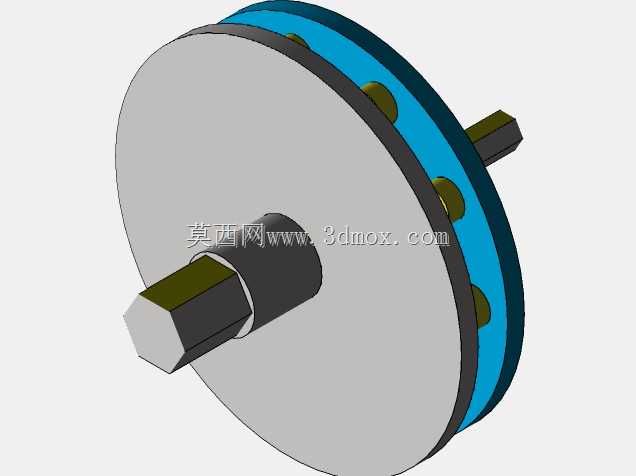

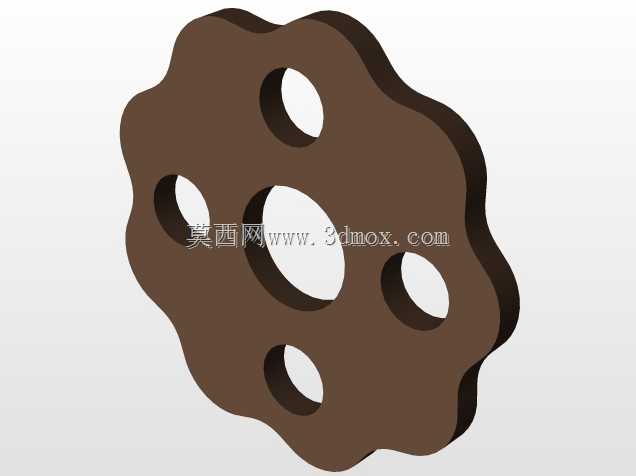

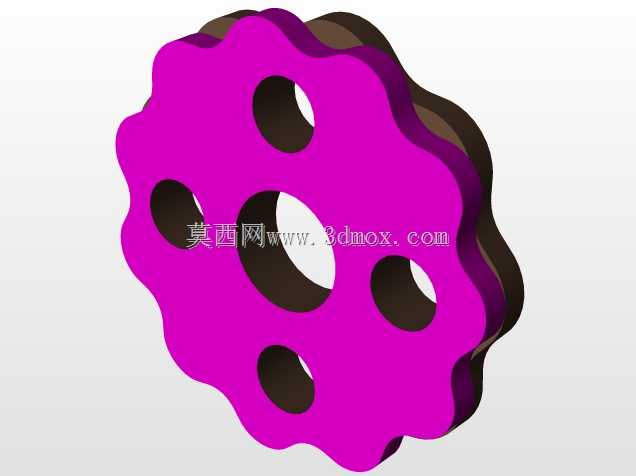

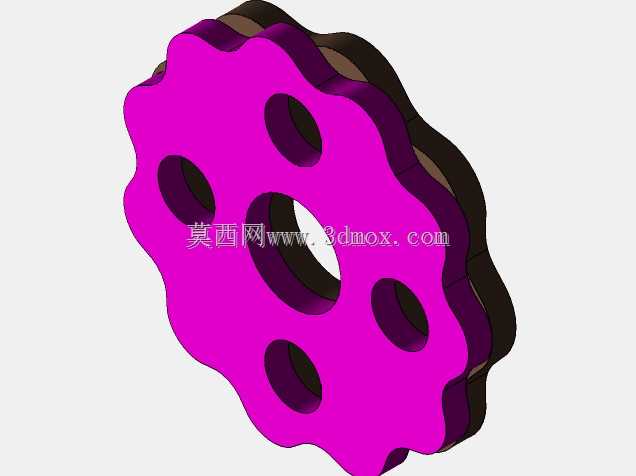

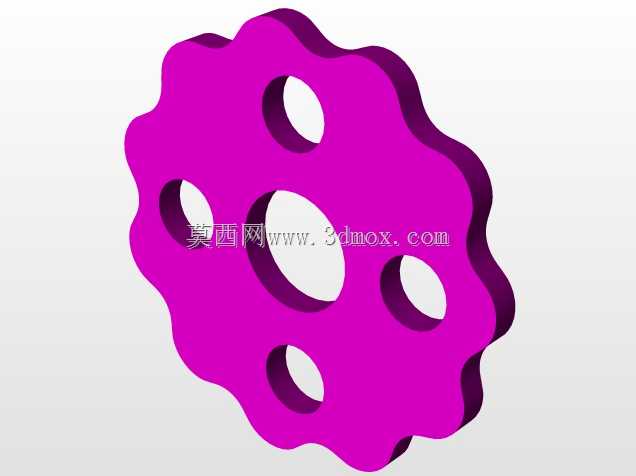

　　摆线轮与针齿的啮合齿数多，相比普通渐开线齿轮传动，重合度更大，运行时的载荷被分散到多组啮合齿面上，单齿承受的载荷更小，抗冲击能力更强，同时传动过程中没有普通齿轮传动的根切问题，相同体积下能实现的传动比远高于单级渐开线圆柱齿轮。设计这套结构的时候，核心思路是在保证传动强度的前提下尽可能压缩径向和轴向尺寸，输入轴采用偏心结构带动摆线轮做平面运动，输出端通过销轴结构把摆线轮的低速转动传递出去，针齿壳的外圈直接作为安装定位基准，不需要额外加装转接壳体就能直接固定到设备安装面上。安装边界方面，结构的输入输出轴采用同轴布局，安装时只需要保证输入轴与驱动电机轴的同轴度，输出轴与负载端的连接同轴度控制在公差范围内即可，

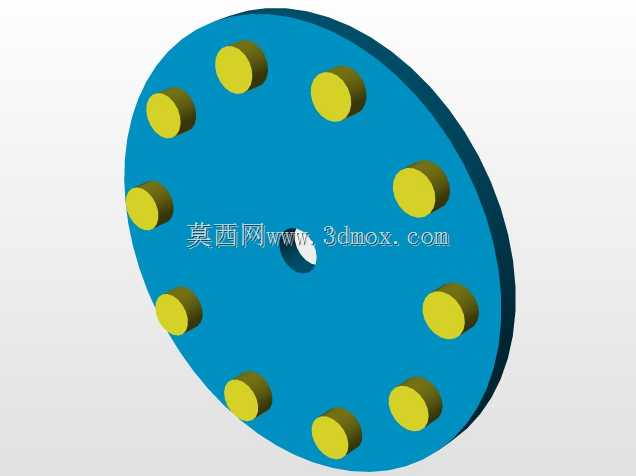

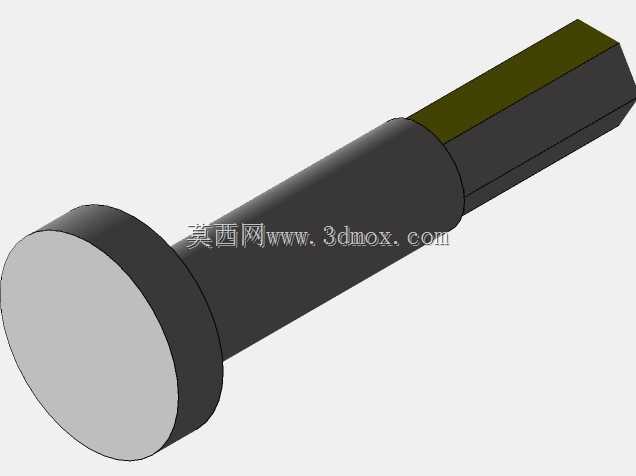

　　径向安装尺寸围绕摆线轮的最大外圆设计，预留的针齿销安装孔位均匀分布在节圆上，安装时不需要额外做定位工装，依靠壳体上的止口就能完成快速定位。实际选型适配时，这类摆线结构可以通过调整摆线轮的齿形参数、偏心距、针齿分布圆直径来改变最终传动比，不需要整体重构壳体和输出轴的结构，只需要更换摆线轮和对应的针齿销就能适配不同的减速比需求，大幅降低了系列化设计的成本。在传动精度保持性上，摆线轮与针齿的啮合属于滚动摩擦，长期运行的磨损量远小于滑动摩擦的蜗轮蜗杆结构，日常维护只需要定期补充润滑脂即可，不需要频繁更换易损件，适合在长期连续运行的工位上使用。结构的输出轴采用六角轴头设计，相比普通平键连接，六角轴的扭矩传递接触面更大，

　　在频繁正反转的工况下不会出现平键松动、键槽压溃的问题，安装时也不需要额外加工键槽，直接与带六角孔的负载连接件配合就能完成装配，减少了现场加工的工作量。从受力路径来看，驱动端的动力从输入轴传入，经过偏心轴承带动摆线轮做偏心摆动，摆线轮在与固定针齿啮合的过程中实现减速，减速后的转动通过输出销轴传递到输出轴上，整个受力路径没有多余的传动环节，功率损失更小，传动效率比同减速比的蜗轮蜗杆结构高出不少。在结构细节设计上，偏心轴承的选型匹配了摆线轮的偏心运动轨迹，保证轴承在偏心转动过程中不会出现轴向窜动，针齿销采用圆柱销结构，安装时直接压入针齿壳的对应孔位，不需要额外的固定结构，装配工艺简单，适合批量生产加工。针对不同的负载需求，还可以通过调整摆线轮的厚度、针齿销的直径来提升结构的额定输出扭矩，不需要改变整体的安装尺寸，就能适配从轻载精密工位到中载输送工位的不同需求，这种模块化的设计思路也让这套结构的适配场景更加宽泛。
