机床进给系统交叉限位止动结构件

　　在普通车床、铣床以及专用组合机床的进给传动链路中，这类交叉进给停止构件属于行程限位环节的核心接触式止动零件，主要承担交叉方向进给动作的硬限位触发与行程终止功能，避免工作台或滑鞍在交叉进给过程中超出预设行程边界，造成传动丝杠碰撞、导轨面损伤或是刀具与工装夹具的干涉撞机事故。从实际装配场景来看，该零件通常安装在进给滑台的侧面基准面上，随滑台一同做直线进给运动，当滑台移动到预设的行程终点位置时，零件上的弧形止动端面会与床身固定位置的限位挡块形成刚性接触，触发行程开关的同时提供硬限位的机械止挡，双重保障进给动作的可靠停止。

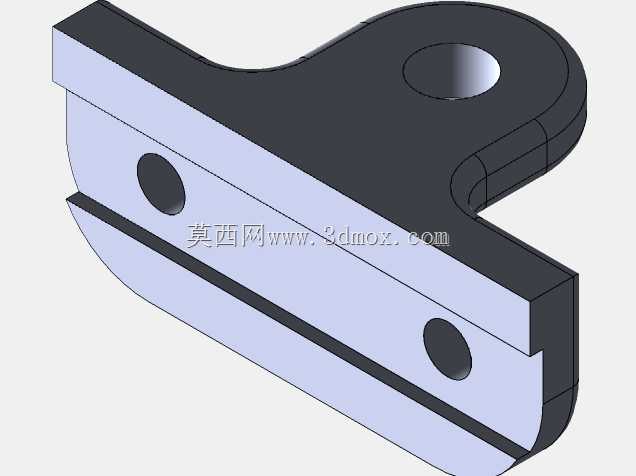

　　从结构设计逻辑来看，该零件采用上下分层的叠合式结构，上层为厚度较大的高强度基体层，选用45号钢调质处理作为基材，承担止动碰撞时的全部冲击载荷，避免长期受冲击出现结构变形；下层为厚度较薄的耐磨接触层，可选用淬火处理的合金结构钢或是铜基耐磨合金，直接与限位挡块产生滑动接触，磨损后可单独更换下层接触层，无需整体更换整个止动件，大幅降低设备的后期维护成本。零件上端的单圆孔为铰接安装孔，可通过销轴将零件铰接在滑台的安装座上，允许零件在小角度范围内自适应摆动，抵消安装面的平面度误差以及进给过程中的轻微位置偏差，避免止动接触时出现卡滞现象；零件本体上分布的两个沉头通孔为固定安装孔，用于将下层耐磨接触层与上层基体牢固连接，沉头结构可保证螺栓头部完全沉入零件表面以下，不会在进给运动过程中与周边零部件产生刮擦干涉。

　　零件的外形轮廓采用多段圆弧与直线相切过渡的设计，上端的大圆弧轮廓主要是为了避让安装位置周边的传动管线与防护罩结构，避免零件随滑台移动时剐蹭周边附件；下端的弧形止动面经过精磨处理，表面粗糙度控制在Ra1.6以内，保证与限位挡块接触时受力均匀，不会出现局部应力集中导致的接触面压溃问题。从安装边界尺寸来看，该零件的整体厚度控制在适配中小规格机床滑台侧装空间的范围内，铰接孔的中心距下层止动面的垂直尺寸经过严格计算，保证滑台到达预设行程位置时，止动面刚好与床身挡块完全贴合，不会出现提前止动导致的行程不足，或是滞后止动导致的超程风险。

　　在实际使用过程中，这类交叉进给止动件需要承受频繁的冲击载荷，因此在建模阶段就对零件的应力集中位置做了优化处理，所有的棱边都做了R2以上的圆角过渡，避免尖角位置在长期冲击下产生疲劳裂纹；两个固定安装孔的位置采用对称布局，保证下层耐磨层受力均匀，不会出现单侧磨损过快的问题。同时零件的安装基准面经过铣削加工，平面度公差控制在0.02mm以内，保证安装后与滑台侧面完全贴合，避免受冲击时出现松动移位。对于多方向交叉进给的机床结构而言，这类止动件的安装位置需要根据各轴的行程参数做精准调整，零件上的铰接孔预留了0.5mm的间隙调整量，方便现场装配时微调止动的触发位置，匹配不同加工工况下的行程限位需求。不同于电气限位的软保护，这类机械硬限位止动件是设备安全防护的最后一道防线，因此在结构设计时充分考虑了极限冲击载荷下的强度冗余，基体层的厚度经过力学验算，可承受最大进给速度下的碰撞冲击而不发生塑性变形，可靠保障设备进给系统的运行安全。
