带侧接口方圆变径通风分料转接件

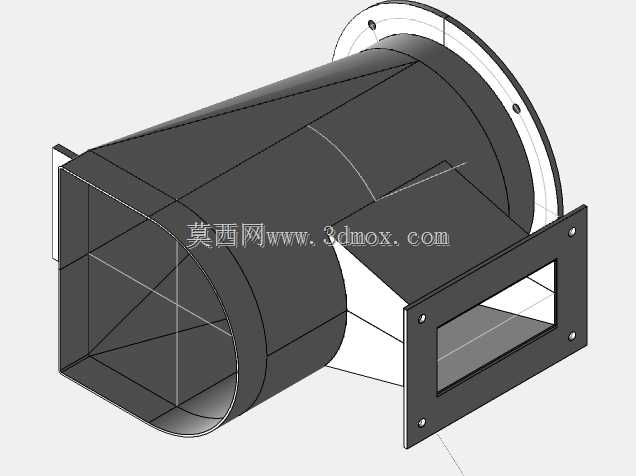

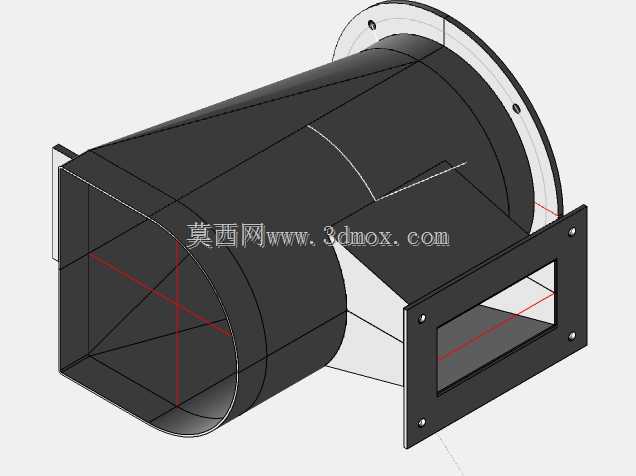

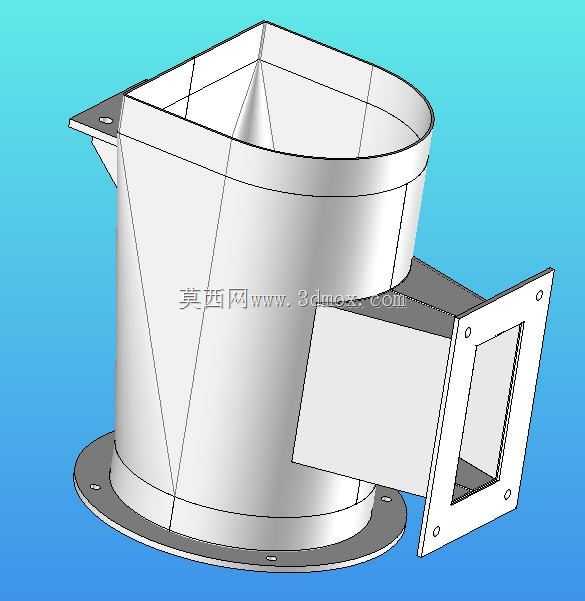

　　在工业通风除尘、粉体气力输送、散料分料归集的管路系统中，这类带侧部接口的方圆变径转接件是解决不同截面管路对接、多支路汇流分流的核心结构件，很多现场管路布设时会遇到上方方口设备出料、下方圆管主路输送、侧方支路需要补风或者分料的场景，常规的直圆变径或者直方圆变径没法同时满足三个方向的对接需求，这个结构就是针对这类复杂管路节点设计的。从结构功能上看，主体段承担上方方形接口到下方圆形接口的平滑过渡，内部做了导流锥结构，避免物料或者气流在变径段形成涡流死角，尤其是输送粉体、颗粒物料的时候，无死角的过渡曲面能大幅减少物料挂壁、积料堵料的概率，侧部伸出的方形接口是独立的支路通道，和主腔体贯通，既可以作为补风口调节主路内的风压风速，

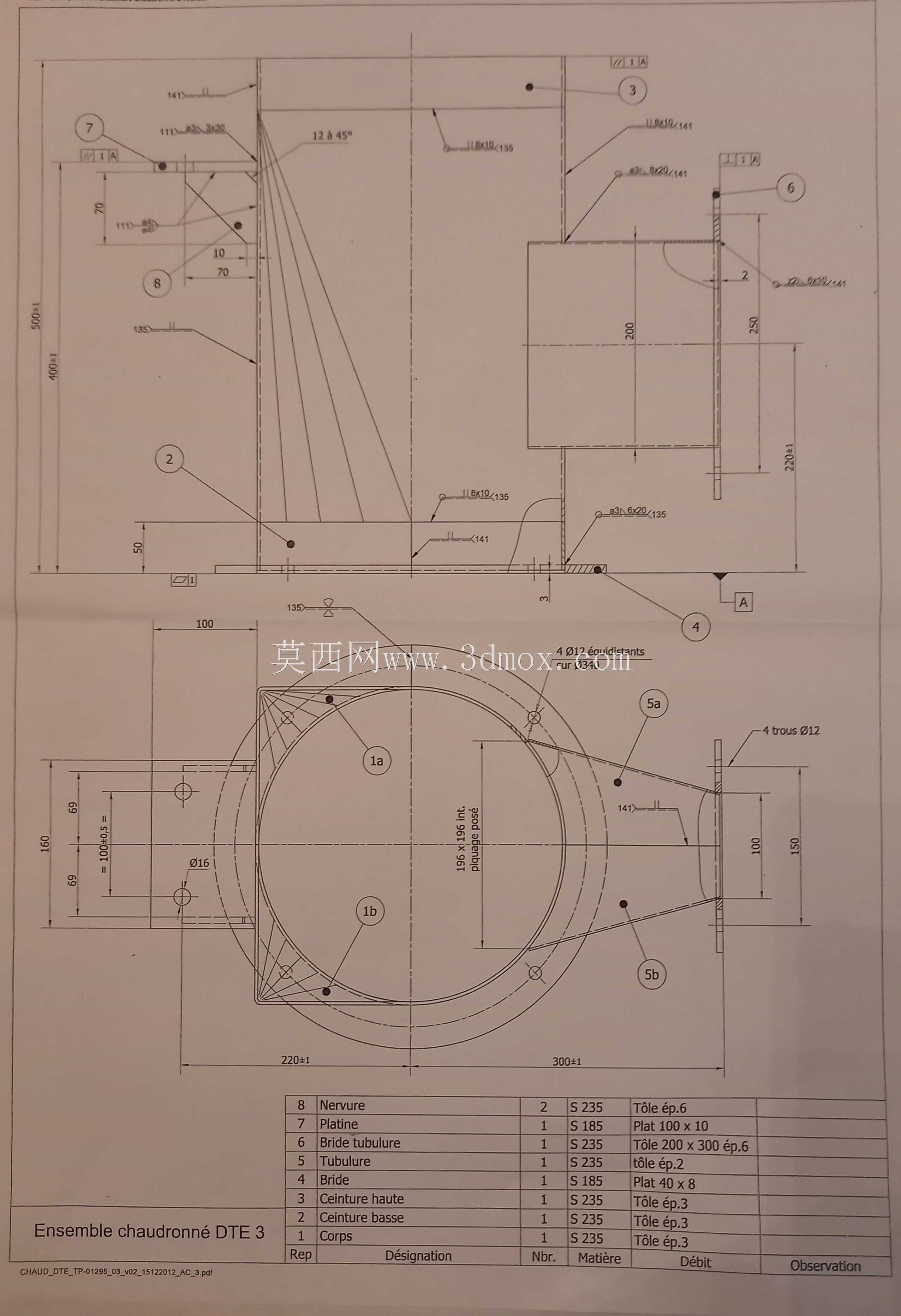

　　也可以作为分料口将部分物料导向侧方支路，适配不同的工艺管路布局需求。设计思路上首先要兼顾流道顺畅性和结构刚性，变径段的曲面展开采用三角面片放样过渡，保证方圆截面转换时的壁厚均匀，不会出现局部拉伸过薄或者褶皱堆积的问题；底部的圆形法兰和顶部、侧部的方形法兰都预留了标准螺栓安装孔，孔位按照通用管路法兰的孔距规范设计，不需要现场二次打孔就能直接和对应规格的标准管路对接，法兰面都做了平面度公差控制，对接时配合密封垫就能保证管路的密封性，避免漏风、漏料的问题。安装边界方面，底部圆形法兰是整个结构的主要承重支撑面，安装时需要和下方的圆管法兰同轴对齐，螺栓对角均匀紧固，避免法兰面受力不均产生缝隙；顶部方形法兰对接上方的方口设备出料端，

　　要注意和上方设备的出料方向对正，保证物料下落时顺着导流锥的斜面滑入主路，不会直接冲击侧接口的挡板位置；侧部方形法兰的伸出长度控制在合理范围，既保证支路和主腔体的贯通截面足够，又不会因为伸出过长导致安装时和周边管路、支架产生干涉，整个结构的外部轮廓没有突兀的尖角突出，所有棱边都做了工艺圆角，一方面减少加工时的应力集中，另一方面也避免安装运维时划伤操作人员。实际应用中，这类转接件常见于粮食加工的料仓出料管路、木工车间的中央除尘系统、化工粉体的输送管线，不同场景下只需要调整对应法兰的尺寸、变径段的锥度以及侧接口的角度，就能适配不同的管路参数，相比用多个标准弯头、变径管拼接的节点，这种一体化的转接结构流阻更小，安装点位更少，

　　漏风漏料的风险点也更少，长期运行的维护成本更低。建模过程中需要重点控制几个关键尺寸的公差：一是三个法兰的安装孔位位置度，保证和标准管路的互换性；二是内部导流锥的角度和安装位置，要刚好对准上方方口的中心区域，让下落的物料能均匀分流到主路和侧路，不会出现偏流；三是变径段的壁厚一致性，尤其是曲面折弯或者钣金拼接的位置，要保证整体结构的强度，在风压或者物料冲击下不会产生变形异响。
