室内训练用六米跨度龙门式悬吊支架结构

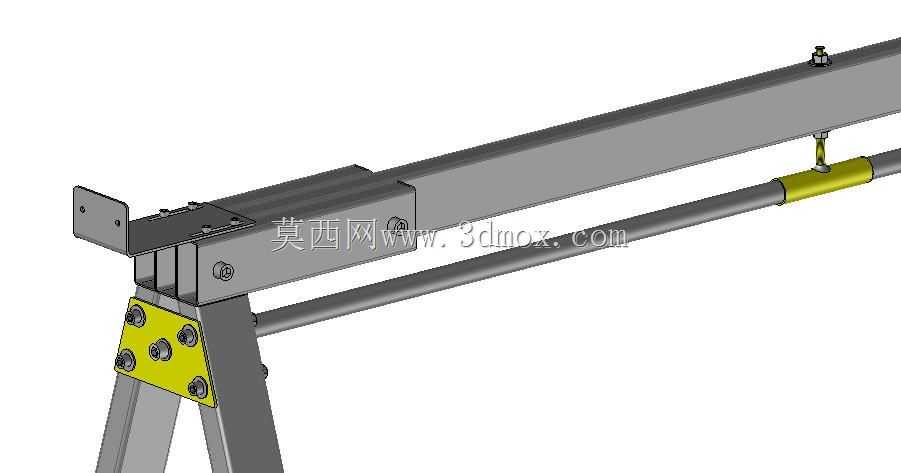

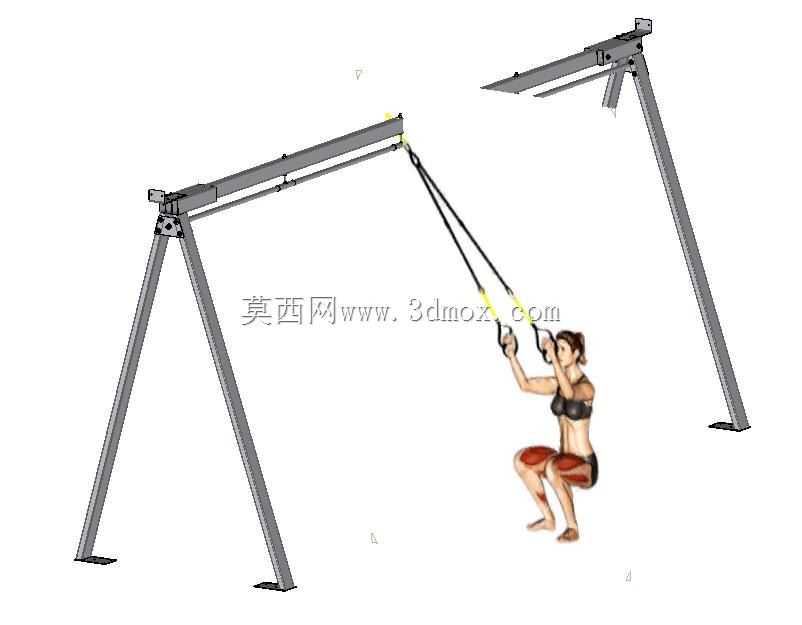

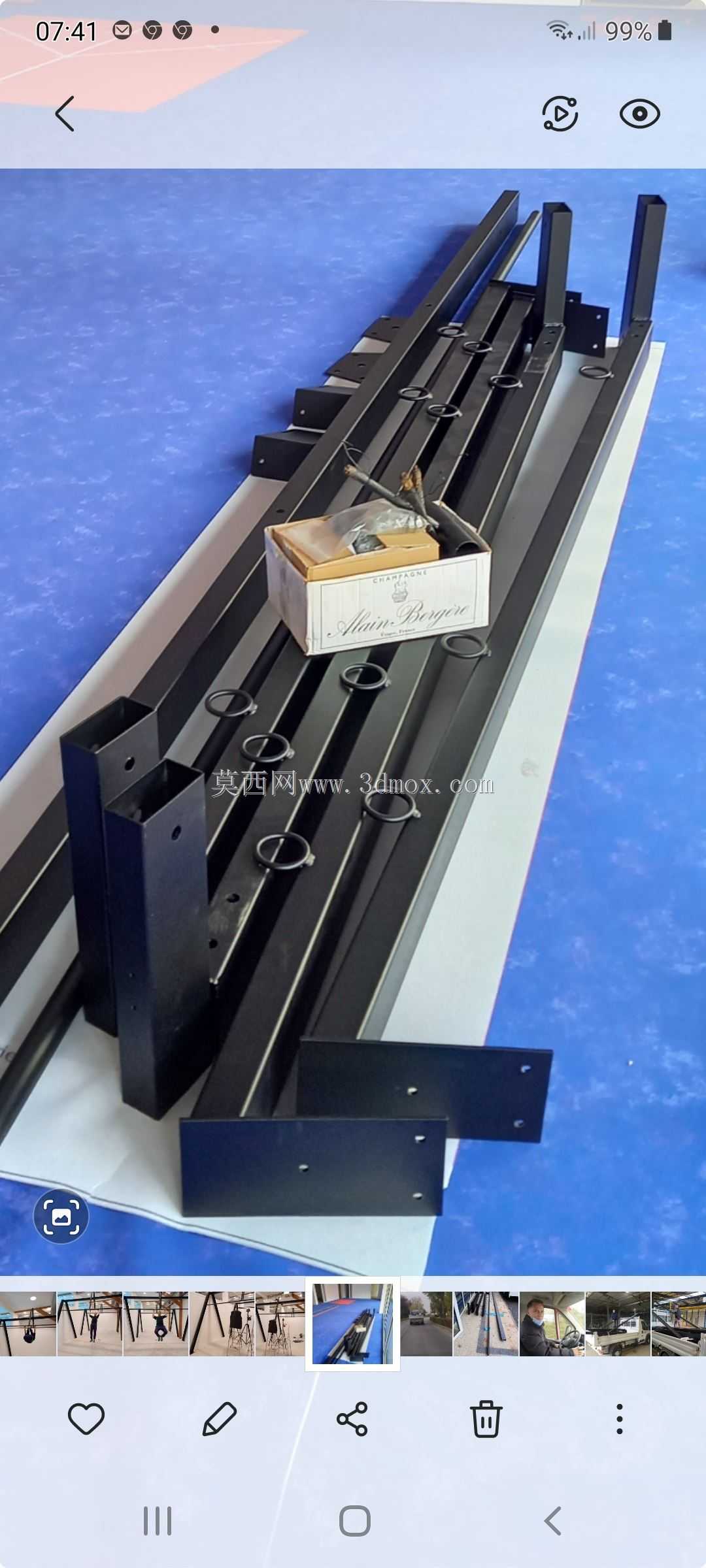

　　这款六米跨度的龙门式悬吊支架，最初的设计需求来自室内功能性训练场地的悬吊作业场景，主要用于承载悬挂式训练配件、适配肌肉注射相关的康复训练悬吊作业，也可作为小型室内起重辅助架完成轻量物料的临时吊运，在武馆、康复训练室、小型车间的室内场景中都能适配。从结构设计逻辑来看，整体采用分体式螺栓连接的钢结构方案，没有采用焊接一体的结构，主要是考虑到室内场地的进场安装限制，六米的横梁如果做成整根焊接件，很难通过常规的室内门洞、电梯通道运输，拆分为多个分段的横梁段与两侧的支腿组件后，单人即可完成组件的搬运进场，不需要动用大型吊装设备，适配普通商用建筑的室内安装条件。两侧支腿采用A字型斜撑结构，而非垂直单立柱设计，

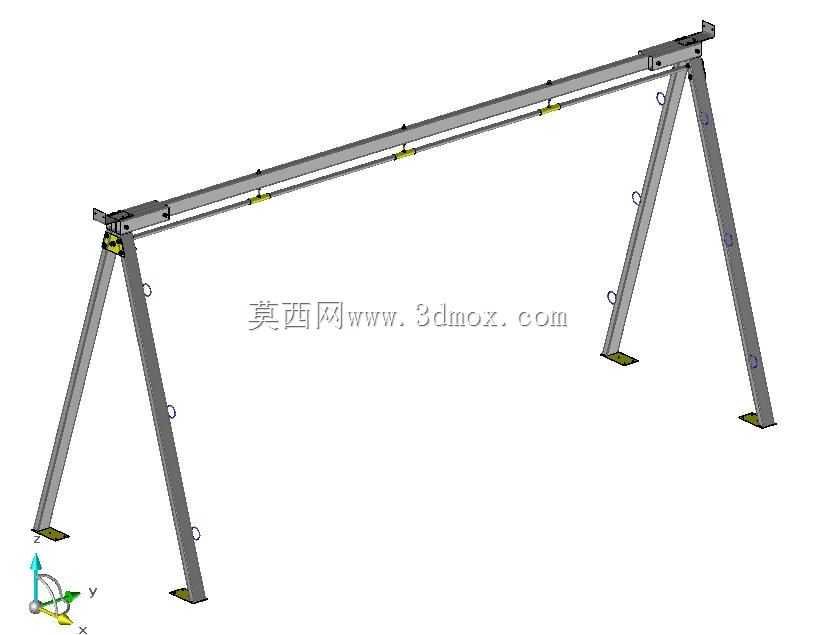

　　核心是为了在不额外增加底座配重的前提下提升整体的抗倾覆能力，支架在承受悬吊载荷时，斜撑可以将垂直方向的载荷分散传导到地面的多个接触点，避免单侧支腿受力集中出现侧翻风险，支腿底部没有设计固定地脚，是因为多数室内训练场地为精装地面，不允许打孔破坏地面铺装，靠A字型结构的自身稳定性与地面摩擦力即可满足额定载荷下的使用要求，同时也方便后期根据场地布局调整支架的摆放位置。横梁采用矩形截面的型钢构件，相比同重量的圆管、角钢结构，矩形钢的抗弯曲形变能力更强，六米跨度下横梁的中部下挠量控制在安全范围内，不会因为长期悬吊载荷出现永久性形变，横梁上预留了通长的T型槽或者滑动吊点安装位，可以根据使用需求调整吊点的横向位置，不需要额外焊接吊耳，

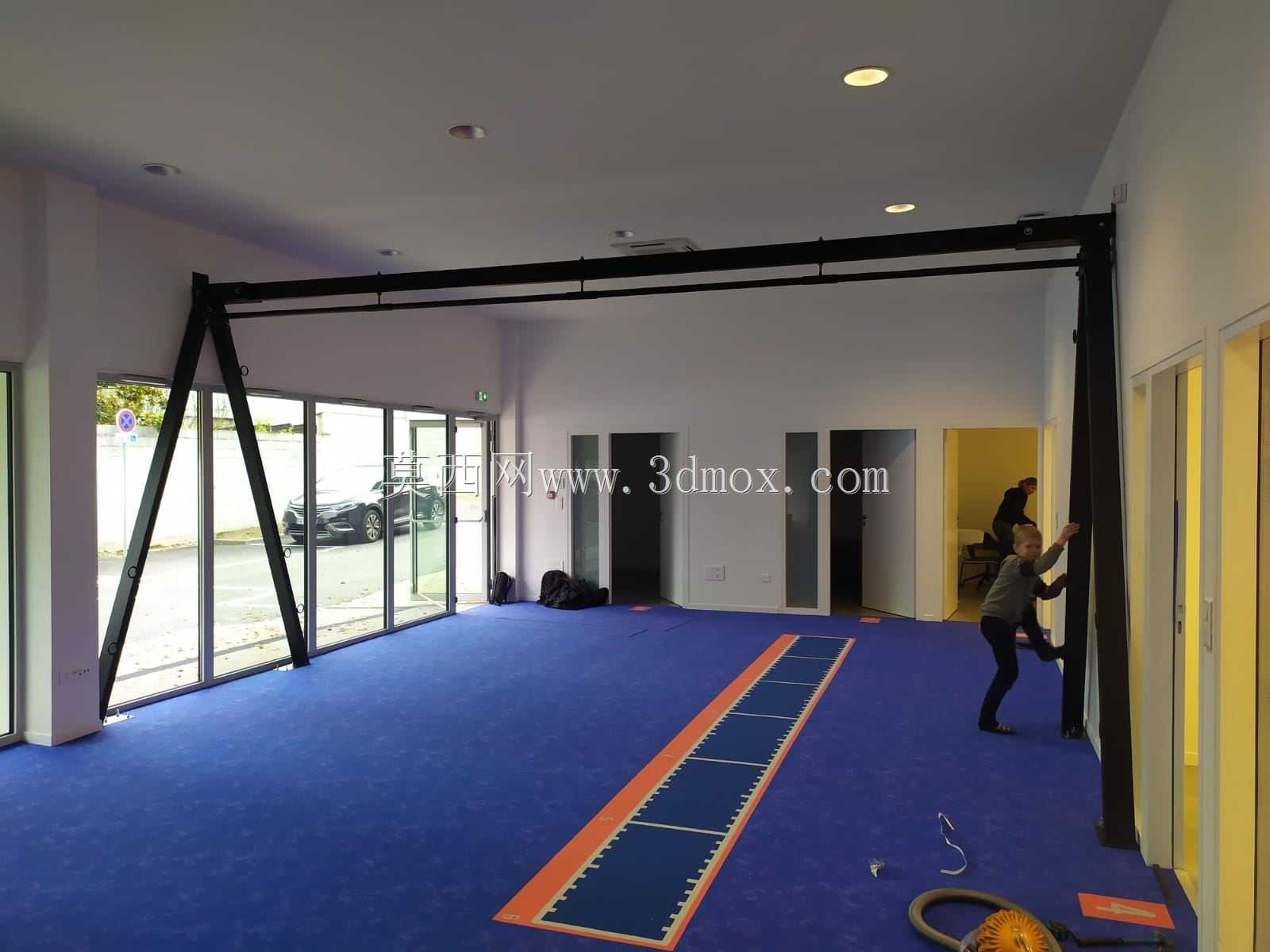

　　适配不同的悬挂作业需求，不管是悬挂训练绑带、康复悬吊配件，还是小型的手拉葫芦完成轻量设备的吊装移位，都可以灵活调整吊点位置。安装边界方面，支架的整体宽度刚好适配六米的室内净空跨度，两侧支腿的外沿距离墙面预留了不小于三十公分的操作间隙，方便人员在支架两侧完成配件安装、设备调整的作业，支架的整体高度控制在常规室内吊顶下的可用高度范围内，不会碰到室内的照明灯具、消防喷淋等吊顶设施，安装时不需要对现有室内装修做任何拆改，只需要将地面清理平整，依次组装两侧A字型支腿、拼接横梁段、紧固所有连接螺栓即可完成部署，整个安装过程两个操作人员配合即可在两小时内完成，不需要专业的安装团队进场。从实际使用的功能特性来看，

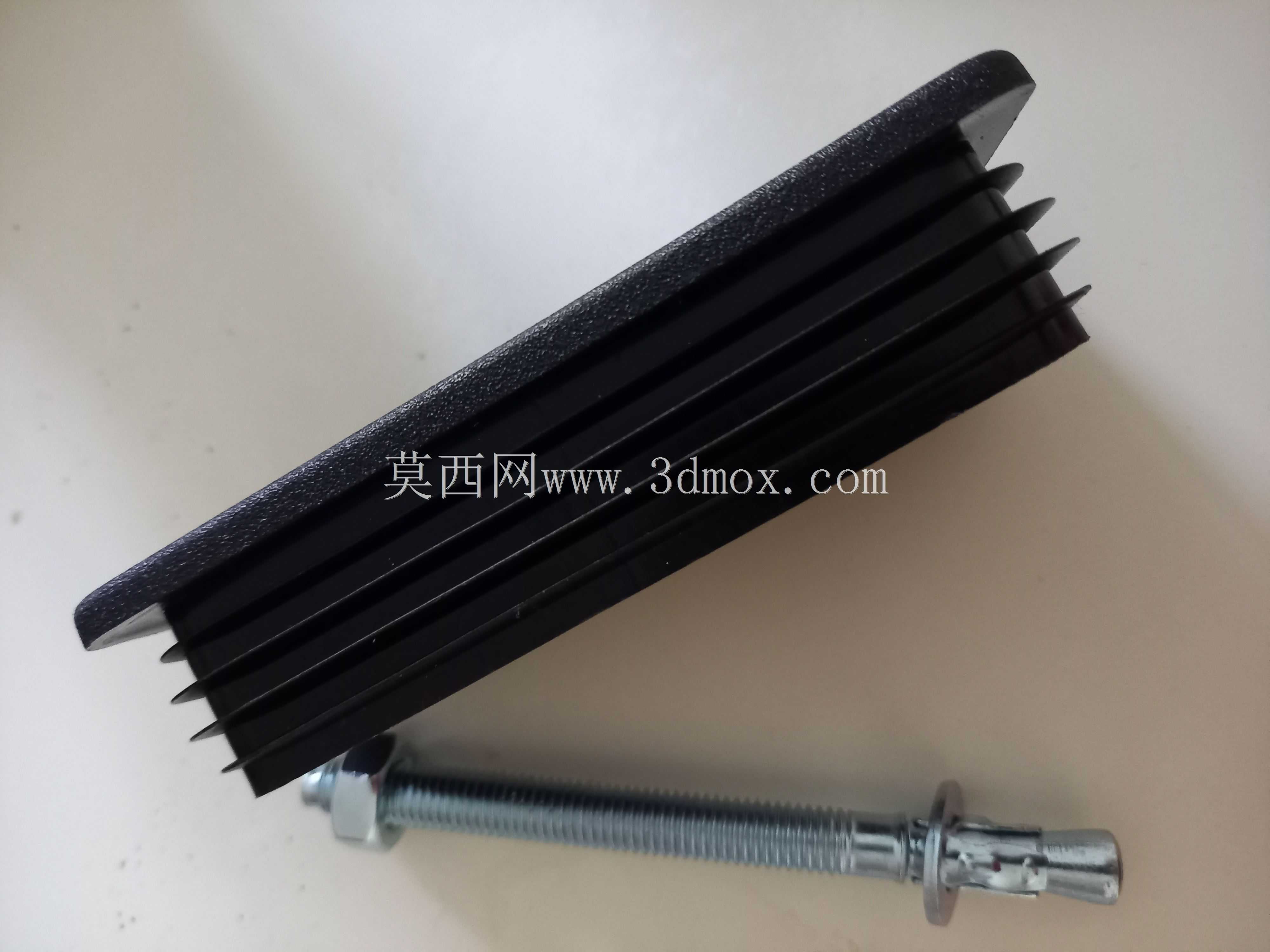

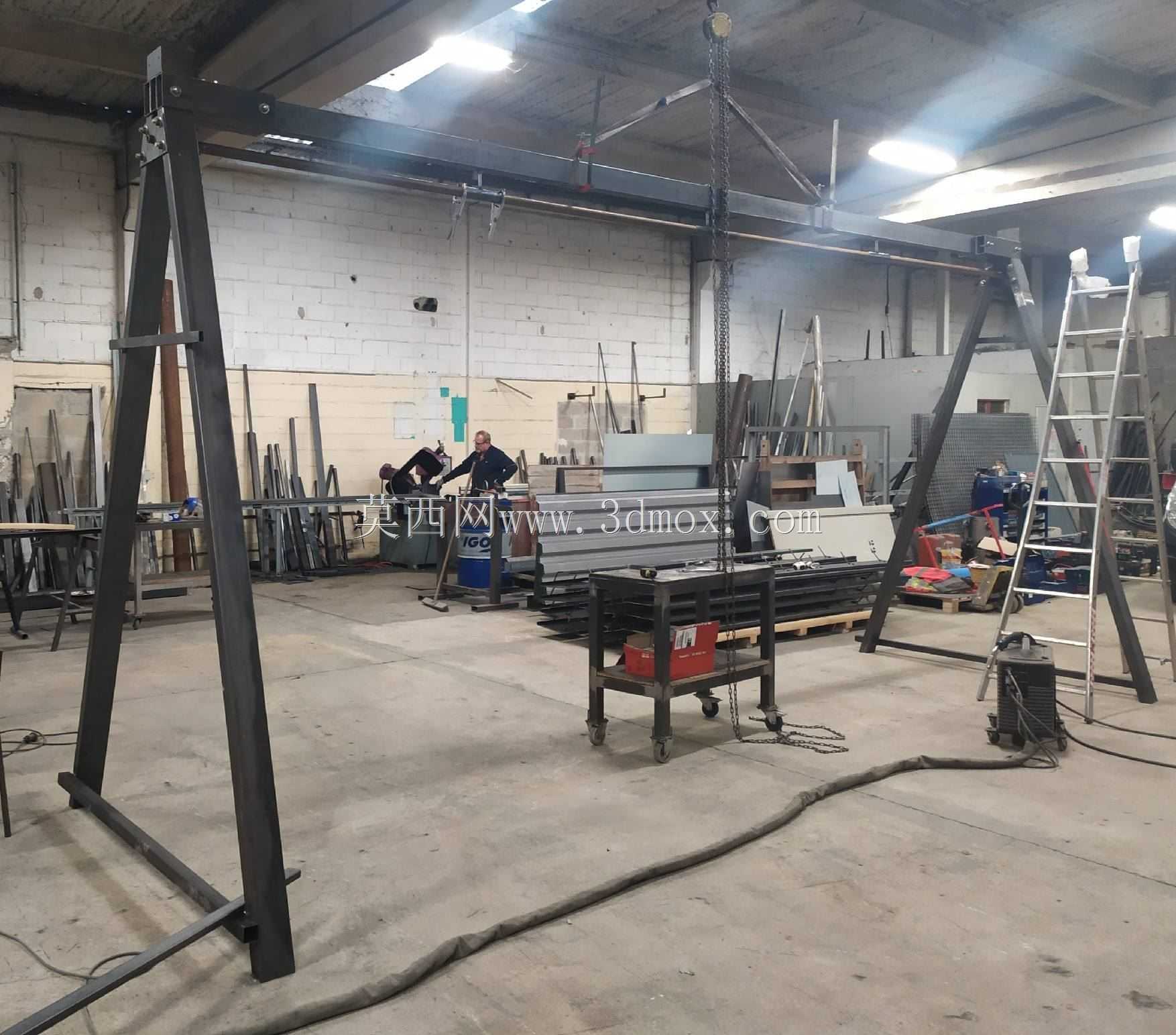

　　这款支架的额定承载能力覆盖了常规康复训练、轻量起重的载荷需求，所有连接位置的螺栓都采用防松设计，避免长期使用过程中因为载荷晃动出现螺栓松动的安全隐患，钢结构表面做了哑光黑色的喷塑处理，既可以防止室内潮湿环境下的钢材锈蚀，也不会因为表面反光影响室内的训练拍摄、日常视觉效果，和多数室内训练场地的装修风格能够适配。设计过程中也充分考虑了不同场地的适配性，如果场地的净跨度不足六米，也可以通过减少横梁的分段数量来调整整体跨度，不需要重新开模制作构件，所有的连接接口都是通用化设计，调整跨度后依然可以保证整体的结构强度，支腿的底部也预留了可选装的脚垫安装位，如果是在木地板、地胶等比较光滑的地面使用，可以加装橡胶脚垫来提升摩擦力，进一步提升支架的稳定性，避免使用过程中出现支腿滑移的问题。不同于工业场景使用的大型龙门吊，这款支架的设计完全偏向室内轻载使用场景，没有配置行走轮、电动葫芦等工业配件，整体结构更加简洁，自重也控制在人工可以搬运拆分的范围内，既满足了悬吊作业的承载需求，也兼顾了室内场地的安装、使用、美观等多方面的实际要求，在结构设计上平衡了承载性能、安装便捷性、场地适配性三者的关系，没有过度冗余的结构设计，所有构件都承担对应的结构功能，不存在多余的装饰性构件，整体的受力路径清晰，从吊点的载荷传导到横梁，再通过两侧的支腿斜撑分散传导到地面，每个构件的受力都经过核算，保证长期使用的结构可靠性。
