佩因特尔溶剂吸入导流金属管件

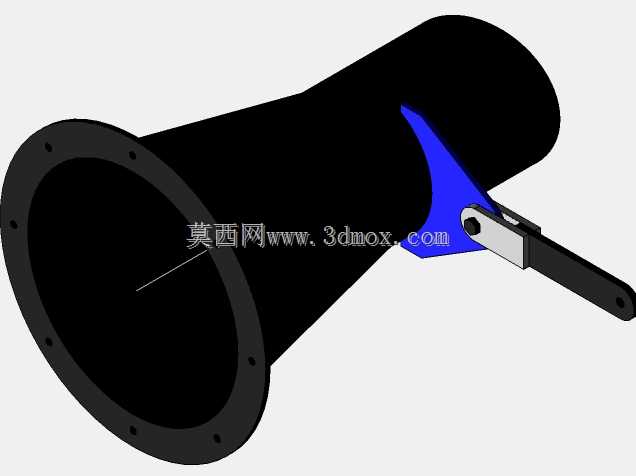

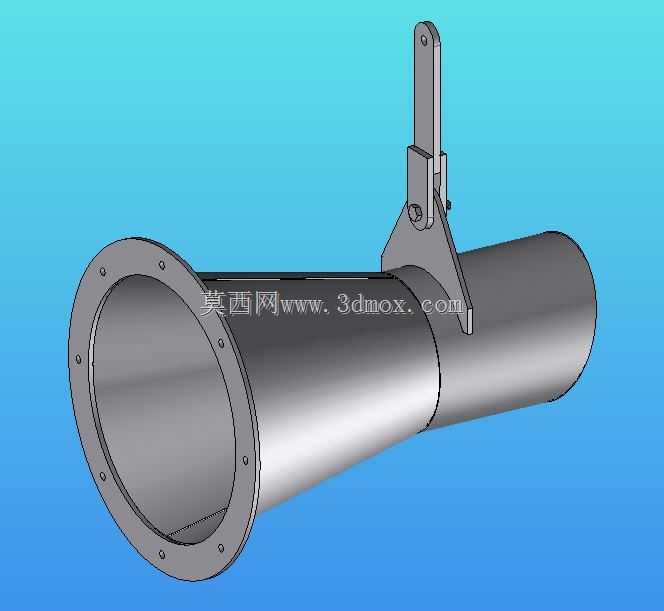

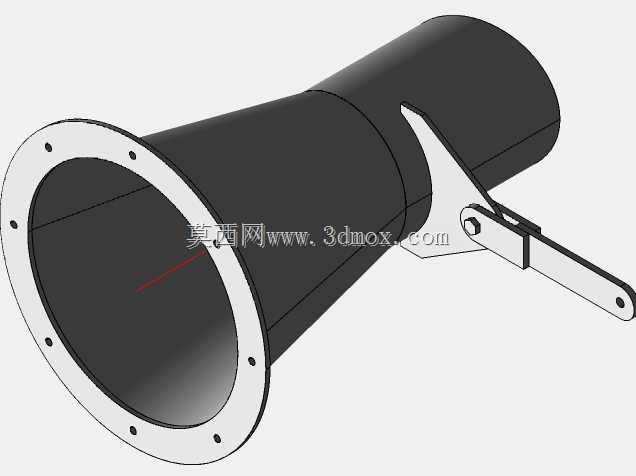

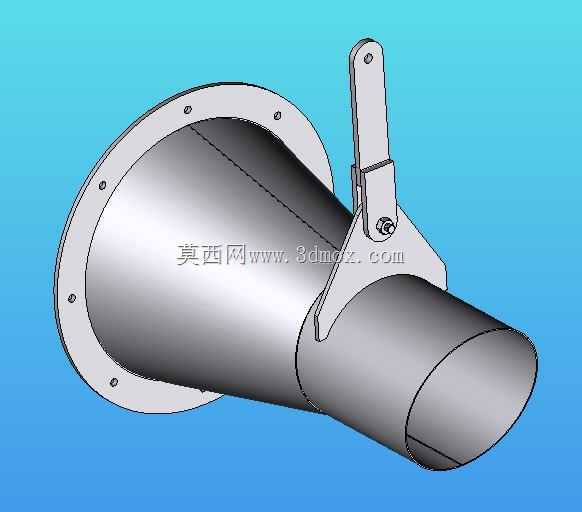

　　这类带侧置操作柄的变径吸气导管，主要应用在小型涂装作业、实验室溶剂操作工位的局部排风系统中，作为工位吸风口与排风支管的连接过渡构件，负责将作业区域逸散的溶剂蒸气精准导向排风管路，避免挥发性溶剂在操作区积聚，适配小风量、近距离捕集的排风需求，常见于手工喷涂、试剂调配这类无大型密闭通风柜的零散作业场景。从结构功能来看，底部的圆形法兰是核心安装基准，法兰上均匀分布的螺栓孔用于和工位台面的预留安装座或者排风支管的对接法兰紧固，安装时需保证法兰端面与安装基面贴合，配合密封垫减少接口漏风，避免捕集效率下降；主体的变径锥筒结构，下端口径与对接管路匹配，上端口径扩大形成更大的吸气覆盖范围，相比等径直管，锥段的渐扩结构能降低吸气口气流的动压损失，

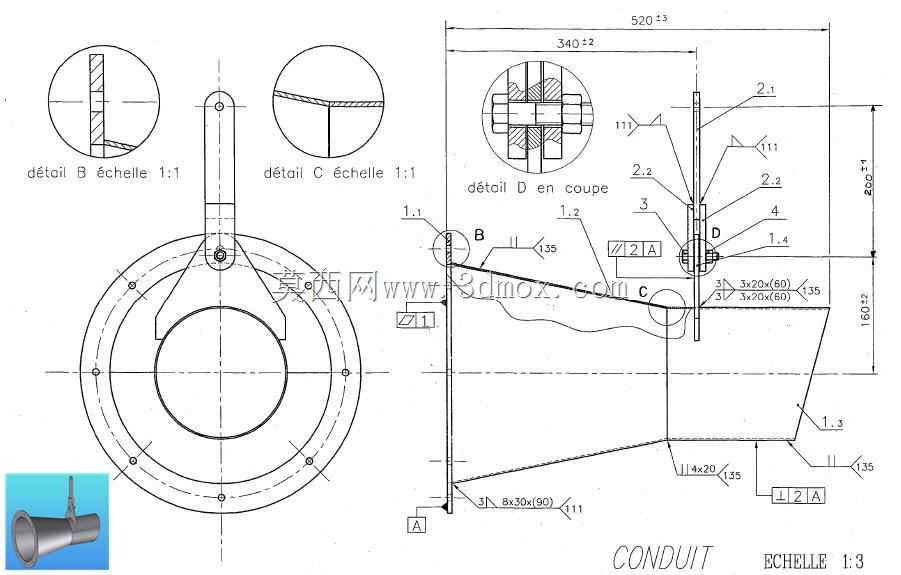

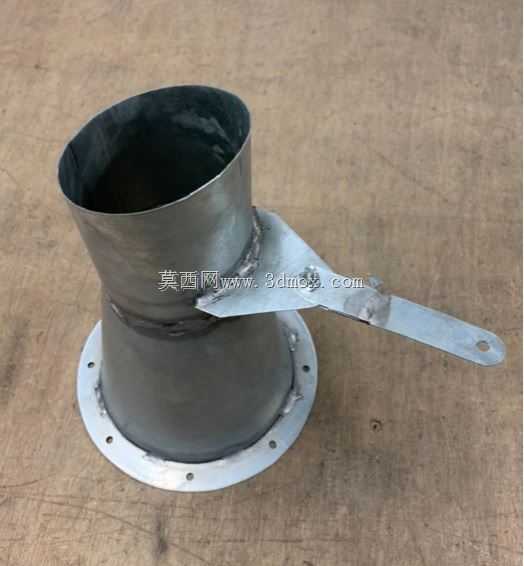

　　让吸气范围覆盖更大的操作区域，同时减少气流紊流产生的噪音。侧置延伸的金属操作柄，是为了方便作业人员根据实时操作位置调整导管的朝向？不对，仔细看焊接结构，这个柄其实是和筒身的内置翻板联动？哦不对，这个是chaudronnerie工作室的钣金练习件，实际功能上，这个柄可以用来在不触碰高温或者沾有溶剂的筒身的情况下，微调导管的安装角度，或者在需要临时封堵吸气口时，配合外置盖板实现快速操作，避免操作人员直接接触可能沾有溶剂残留的筒壁。设计思路上，整个构件全部采用薄金属板卷制、焊接成型，没有复杂的机加工零件，锥筒是通过扇形板材卷圆后焊接纵缝成型，法兰是平板切割后与锥筒下端满焊固定，侧柄是条形钣金件弯折后焊接在锥筒侧壁，所有焊缝都做了打磨处理，

　　减少气流经过时的阻力，同时避免焊缝处积存溶剂冷凝液。安装边界方面，底部法兰的安装孔位需匹配对接管路的法兰孔距，安装后筒身上端的吸气口距离作业面的高度建议控制在150-200mm区间，过高会降低吸气捕集效率，过低会干扰正常的操作空间；侧柄的延伸长度要保证操作人员在正常作业站位下，无需探身就能触碰到，避免调整导管姿态时碰到作业区域的工件或者溶剂容器。实际使用中，这类导管的内壁需要保持光滑，因为溶剂蒸气可能会夹带少量漆雾或者试剂液滴，光滑内壁能减少附着物堆积，定期清理时也更方便；锥筒的锥度设计经过气流校核，不会出现局部流速骤降导致液滴积存的死角，焊接处的密封性是关键质量点，一旦出现焊缝漏风，会在漏点处形成紊流，

　　把本该吸入导管的溶剂蒸气卷到操作区，影响排风效果。不同于工业流水线的大型排风罩，这种小型吸气导管更适配零散、灵活的小作业场景，结构简单可靠，没有易损的活动部件，仅靠钣金焊接就能完成制作，维护成本极低，只要定期清理内壁附着物、检查法兰密封垫的老化情况，就能长期稳定使用。在建模还原这类构件时，需要重点注意锥筒的展开料计算，扇形料的弧长要分别匹配上下口的周长，卷制后的纵缝对齐偏差不能超过板厚的一半，否则焊接后会出现锥度偏差，导致法兰安装后筒身倾斜；侧柄的焊接位置要避开法兰的螺栓安装空间，不能让柄部遮挡螺栓孔，影响安装时的扳手操作空间；法兰的螺栓孔位置度要控制在合理公差内，避免现场安装时出现孔位对不上的问题，所有焊接边的预留焊接收缩量也要提前考虑，尤其是薄板材焊接时容易出现热变形，卷制前的板材要做校平处理，减少焊接后的整体变形量。
