兰斯体育俱乐部标识立体造型设计

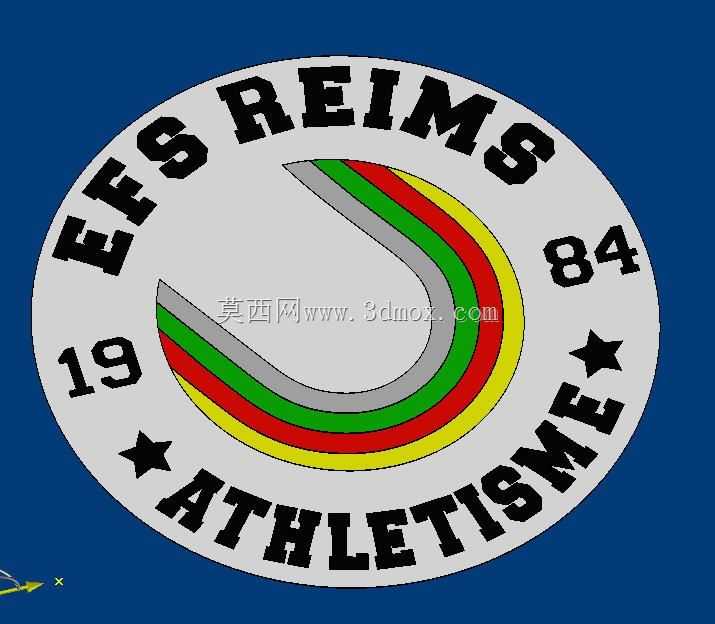

　　这款立体标识造型的设计，最初是为体育场馆周边标识装置、俱乐部线下活动展示道具开发的实体化造型方案，区别于平面印刷的徽标，立体结构可直接用于场馆入口导视立牌、活动现场展示摆件、周边衍生产品的结构打样，适配户外耐候安装与室内陈列两类场景。从结构设计逻辑来看，整体采用圆形外轮廓作为基础边界，外圆环做等宽凸起处理，环面预留文字与五角星造型的沉台结构，文字与五角星采用同环面齐平的嵌入式设计，避免凸起结构在运输安装过程中出现磕碰掉漆的问题，同时减少户外积灰留垢的清洁死角。中心区域的S形彩色条带采用分层叠压结构，从外到内依次为黄、红、绿、灰四层等宽弧形条带，每层条带做0.8mm的高度差处理，既强化视觉层次感，也为后续表面分色喷涂预留定位基准，

　　不需要额外制作遮蔽治具就能完成分色作业，降低后期表面处理的工艺难度。设计过程中优先考虑了安装适配性，整体背部做全平处理，预留四个M4规格的内螺纹安装孔，孔位分布在圆形轮廓的上下左右四个对称点位，可直接适配墙面挂装、立牌基座固定、展示台磁吸安装三类安装方式，安装孔做沉头设计，固定后螺丝端面不突出背部平面，保证安装后整体贴合安装面无翘缝。外形尺寸控制上，整体外圆直径设定为300mm，整体凸起厚度为20mm，外圆环宽度为45mm，中心S形条带的单条宽度为12mm，所有转角位置均做R2的圆角处理，不存在尖锐棱角，符合公共展示装置的安全规范，避免人员磕碰受伤。结构强度方面，整体采用一体化建模思路，所有造型特征之间做完全合并处理，

　　不存在独立分离的零部件，可直接通过CNC雕刻、3D打印、注塑开模三类工艺实现量产，壁厚统一设定为3mm，背部根据结构受力分布做网格状加强筋设计，筋条高度12mm、厚度2mm，在控制整体重量的同时保证结构刚性，日常搬运、安装过程中不会出现变形断裂的问题。从实际使用场景出发，这款造型还可根据需求缩放尺寸，缩小至50mm直径时可作为徽章、纪念章的结构原型，放大至1200mm直径时可作为场馆外墙的大型标识结构，缩放过程中所有特征按比例同步调整，安装孔位、加强筋结构同步适配对应尺寸的受力需求，不需要重新做结构校核。表面处理的适配性也在建模阶段做了考量，所有外露面的拔模斜度统一设定为1.5度，不管是做喷涂、电镀还是水转印表面处理，都能顺利脱模，

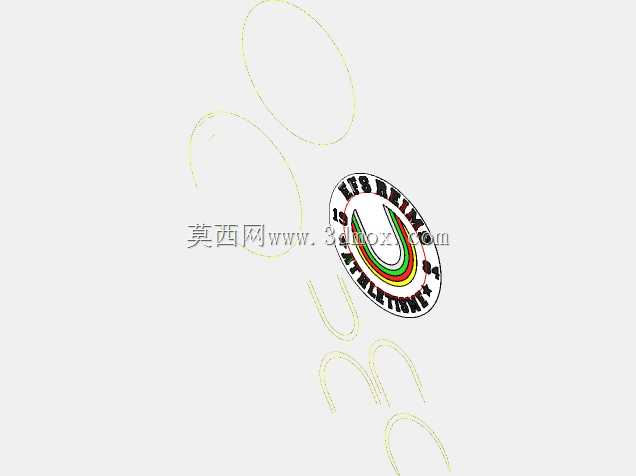

　　不会出现卡模、表面流痕的问题；文字与图案的凹槽深度统一为1.2mm，可直接填色处理，填色后表面做UV清漆覆盖，既保证色彩耐久度，也能让整体表面触感平滑无凹凸异物感。在建模过程中，所有曲线特征都做了曲率连续处理，环形文字沿外圆环路径做等距排布，每个字符的间距、字高保持一致，不会出现局部字符挤压变形的问题；中心S形条带的曲率沿路径平滑过渡，不存在曲率突变的位置，加工过程中刀具路径可连续运行，减少抬刀次数，提升加工效率。针对户外使用的需求，结构边缘位置都做了导水斜度设计，雨水落在标识表面后可沿斜面自然滑落，不会在凹槽位置积水，避免长期积水造成的表面涂层脱落、基材锈蚀问题；安装孔位置做了密封槽设计，安装时可嵌入橡胶密封圈，避免雨水从安装孔位置渗入背部，腐蚀安装墙面或者基座。
