高清数字信号传输HDMI连接线结构

　　日常做消费电子周边结构建模时，这类HDMI线缆是很常见的配套组件，很多做显示设备、工控主机、多媒体终端的结构方案里，都需要把线缆的实际形态、弯折半径、接口占位做进装配校验里，避免后期装机时出现线缆干涉、接口插拔空间不足的问题。先从实际应用场景说，这类线缆覆盖的使用场景非常广，从家用的电视接机顶盒、游戏主机连显示设备，到工业场景里工控机接触控显示屏、视频矩阵设备的信号互联，再到商用场景里会议平板、投影设备的信号传输，只要是需要传输未压缩高清音视频信号的场合，基本都能见到这类线缆的身影，不同场景下对线缆的长度、外被耐磨度、接头抗弯折能力的要求差异很大，建模时需要把这些实际使用的变量考虑进去。

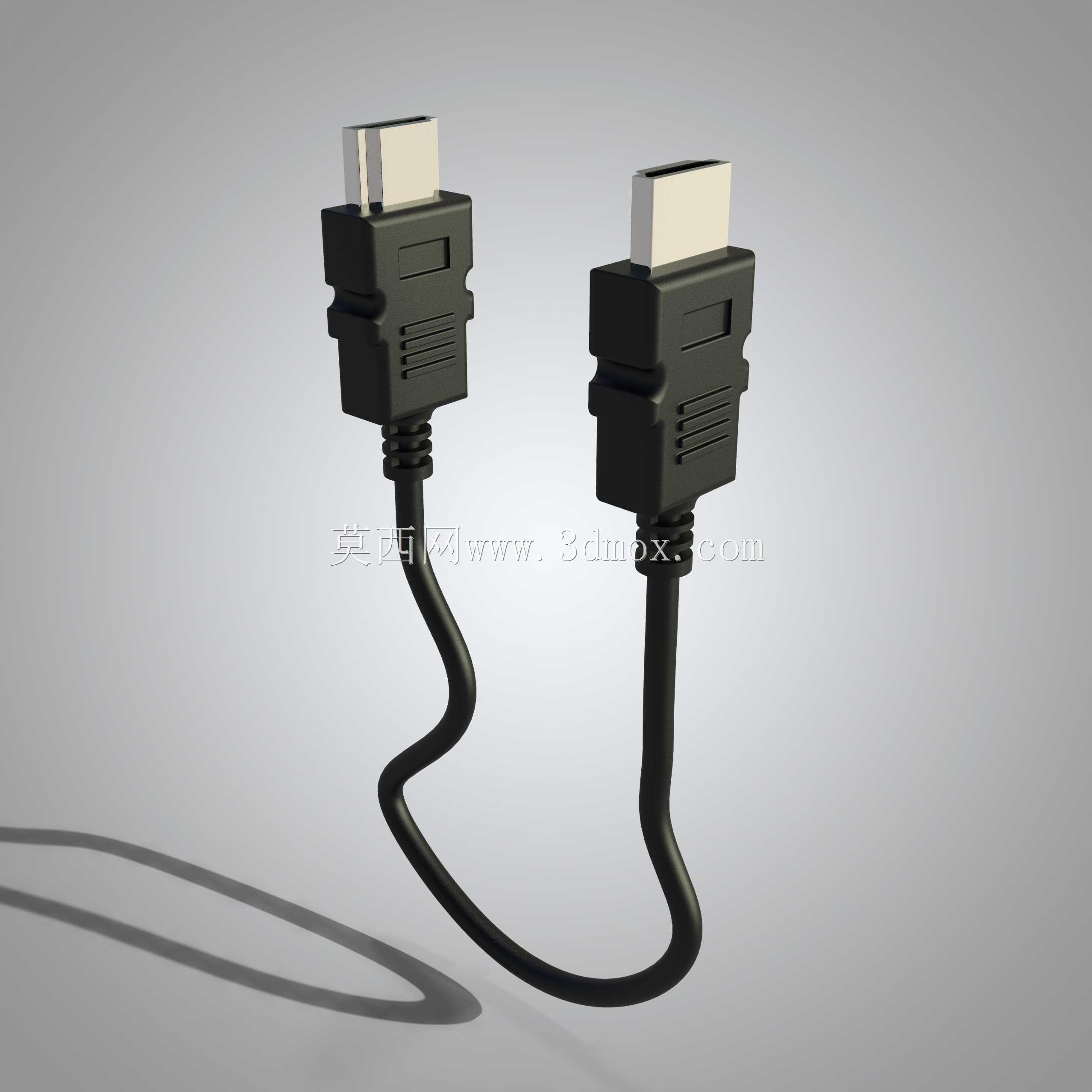

　　从产品功能特性来看，两端的标准HDMI公头是核心的连接部位，接头内部的针脚排布遵循统一的接口规范，金属屏蔽壳包裹内部的接线端子，能减少外界电磁信号对高清音视频传输的干扰，避免画面出现水波纹、信号闪断的问题。线缆部分的外被采用柔性耐磨材质，内部除了多组信号传输线芯之外，还会添加抗拉纤维和屏蔽层，既保证线缆可以反复弯折不会出现线芯断裂，也能进一步提升信号传输的稳定性。接头尾部的防弯折应力锥结构是设计里很重要的细节，这个位置是日常使用中弯折频次最高的部位，做了加厚的橡胶过渡结构之后，能分散弯折时的应力，避免线缆和接头衔接处出现外皮破裂、线芯折断的问题，很多劣质线缆没用多久就接触不良，大多是这个位置的结构没做合理设计。

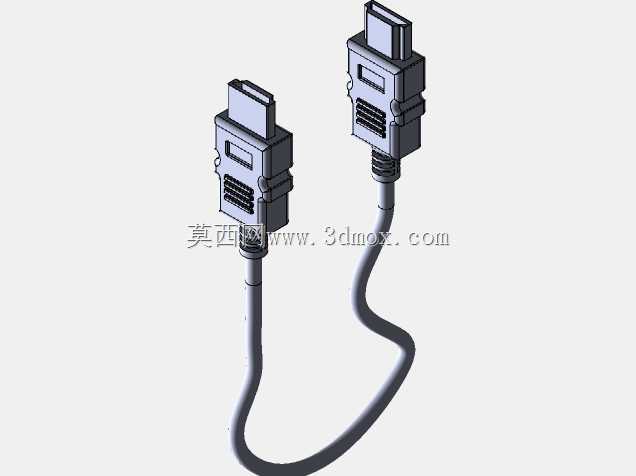

　　做这个三维结构的时候，首先要确认接口的标准安装尺寸，公头的金属插片部分的长宽厚、插接口内部的卡位凸点尺寸都要严格对应通用规范，不然做出来的模型装配时会出现插不进母座、或者插接后松动旷量过大的问题。接头的塑料外壳部分要做合理的拔模斜度，表面的防滑凹槽不仅是外观装饰，实际使用时能增加手指插拔时的摩擦力，方便用户施力。线缆部分的建模不能做成生硬的直线形态，要还原实际使用时的自然弯折状态，这里要注意线缆的最小弯折半径不能过小，实际工程里这类线缆的弯折半径一般不小于线缆外径的5倍，要是模型里把弯折做的太急，既不符合实际材料的物理特性，也会给后续做装配干涉校验带来错误参考。

　　关于外形尺寸和安装边界，标准A型HDMI公头的外露金属部分长度是固定的，塑料外壳部分的宽度和厚度要考虑到相邻接口的间距，很多设备上的HDMI接口旁边会布置USB接口、音频接口，接头外壳的尺寸如果做的过大，就会挡住相邻的接口，导致其他插头没法正常插入，所以建模时接头外壳的侧边轮廓要做收边处理，保证在标准接口间距下不会出现干涉。线缆的外径根据版本不同会有细微差异，常规家用款的外径在6-8mm左右，工业级带编织屏蔽层的款型外径会稍大一些，布线时需要预留的穿线孔直径至少要留到线缆外径的1.5倍，方便穿线操作。另外接头插入母座之后的总深度也要算进安装空间里，比如做壁挂电视的背后走线空间设计时，就要把接头插入后的总长度算进去，避免电视挂墙之后接头顶到墙面，导致没法插紧、甚至压坏接口的问题。

　　实际做结构校验的时候，还要考虑线缆在不同布线路径下的形态变化，比如设备需要经常移动、或者接口处需要反复转动的场合，线缆的预留长度要足够，不能拉的太紧，不然长期处于张紧状态会加速线芯的疲劳损坏。模型里把线缆的自然弯折形态做准确，也能帮助结构工程师提前评估布线空间是否充足，有没有尖锐的结构边会磨到线缆外被，提前在对应的位置做倒角或者加护线套，避免后期使用时出现线缆被割破的安全隐患。很多刚入行的工程师做这类线缆建模时，往往只做个直来直去的简单拉伸体，忽略了实际的弯折特性和安装边界，等到做样机装配的时候才发现空间不够、线缆干涉，反而要花更多时间去调整结构，所以这类看似简单的线缆组件，建模时也要结合实际使用的工况把各个细节考虑到位，才能给后续的结构设计提供准确的参考。
