长尾夹式金属夹结构三维设计

　　日常办公场景里，这类夹件是桌面整理、文件归集的高频使用小五金，很多人会把它和普通回形针混淆，但实际它的夹持力、适用场景和普通回形针差异很大。做这个结构的三维设计时，首先要明确它的核心使用边界：常规用来夹持20-80页的A4打印纸，夹持后不会在纸面留下明显压痕，同时要保证反复开合数百次后，金属丝的弹性不会出现明显衰减，夹片部分不会因为反复受力出现弯折变形。

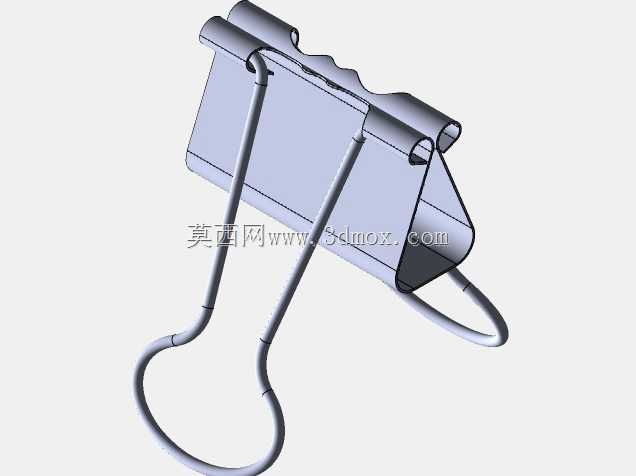

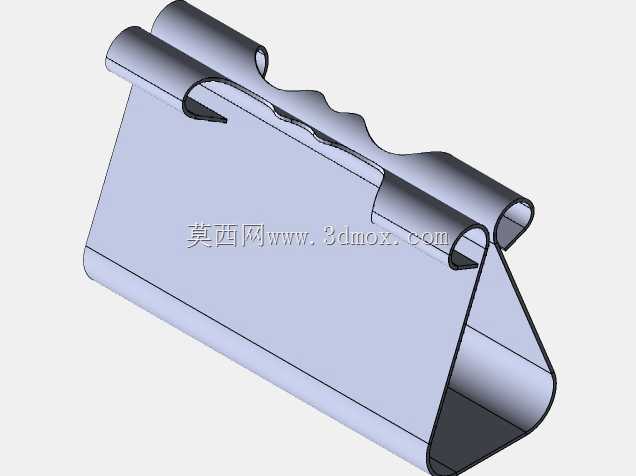

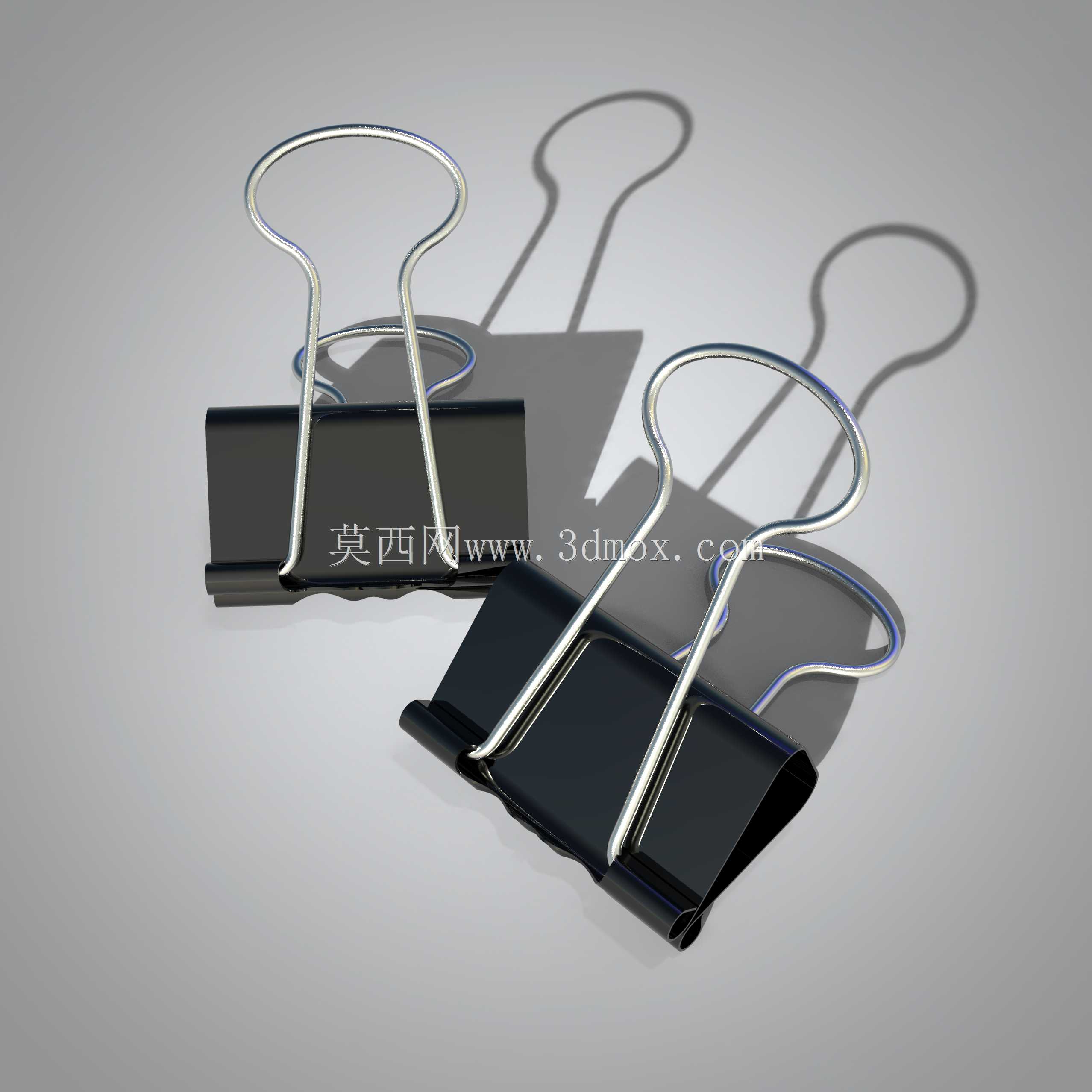

　　整个结构分为两个核心部分，一个是冲压成型的黑色夹片本体，另一个是弯折成型的弹性钢丝手柄。夹片部分采用的是冷轧钢板冲压工艺，成型后做发黑处理，表面做哑光质感，一方面是避免反光影响办公场景使用，另一方面是提升表面的耐磨性能，长期和纸张摩擦不会出现掉漆、露底的问题。夹片的两个夹持边做了微卷边处理，这个细节很重要，要是直接用冲压后的锐边，不仅容易划坏纸张边缘，开合的时候还容易划伤使用者的手指，卷边的弧度控制在R0.3左右，既不会因为卷边过大导致夹持面贴合不严，也能解决锐边的安全隐患。夹片的整体弧度是经过反复调试的，自然状态下两个夹持边的贴合压力均匀分布在整个接触面上，不会出现两端压力大、中间压力小夹不住纸的情况，也不会因为局部压力过大在纸张上留下永久压痕。

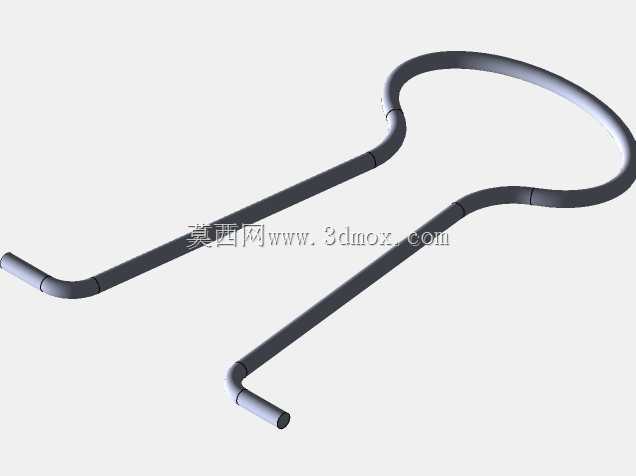

　　弹性钢丝手柄部分用的是镀锌弹簧钢丝，直径根据夹件的整体尺寸匹配，常规桌面使用的中号夹，钢丝直径在1.2mm左右，钢丝的弯折路径是整个结构设计的核心。两个对称的钢丝环从夹片两侧的预留孔穿入，自然状态下钢丝的预紧力会把夹片的两个夹持边拉紧，提供稳定的夹持力；当需要打开夹件时，捏紧两个钢丝手柄的尾端，杠杆力会带动夹片的两个边张开，张开角度控制在30度左右，这个角度刚好能轻松塞进整叠纸张，又不会因为张开角度过大导致钢丝超过弹性屈服极限，出现永久变形。钢丝和夹片连接的位置，做了小角度的弯折限位，保证捏合手柄的时候，力能顺畅传递到夹片的开合端，不会出现钢丝在夹片孔位里窜动、卡滞的问题。

　　从安装和使用的尺寸边界来看，中号款的整体长度在32mm左右，夹片宽度在25mm，自然闭合状态下整体厚度在13mm，手柄展开后的最大宽度在50mm，这个尺寸刚好能适配常规的文件袋、文件夹收纳尺寸，不会因为夹件本身尺寸过大导致文件袋无法封口。设计的时候还要考虑堆叠使用的场景，多个夹件叠放时，钢丝手柄的弧度要保证不会和相邻夹件的夹片发生干涉，能整齐堆叠在桌面收纳盒里，不会出现卡挂、歪倒的情况。

　　除了办公场景，这类夹件在生产车间也有不少延伸用途，比如临时固定工装的薄垫片、整理线束的时候临时束线、喷涂作业的时候临时遮挡非喷涂区域，这就要求夹片的表面处理层能耐受一定的温度，短时间接触100摄氏度左右的温度不会出现涂层脱落、软化的问题，钢丝的弹性在高低温环境下不会出现明显的力值衰减。做三维建模的时候，要重点模拟钢丝的运动路径，做开合动作的干涉检查，保证在最大张开角度下，钢丝和夹片之间没有硬摩擦，各个弯折点的应力分布均匀，避免应力集中导致的钢丝断裂、夹片开裂问题。夹片的冲压成型工艺也要在建模阶段考虑到位，所有的弯折圆角都要符合冲压工艺的最小圆角要求，避免出现冲压开裂的问题，夹片两侧穿钢丝的孔位公差控制在±0.05mm，既能保证钢丝能顺利穿入，又不会因为间隙过大导致钢丝晃动、夹持力不稳。

　　很多人觉得这类小五金结构简单，实际要做到夹持力适中、开合顺畅、长期使用不变形，每个尺寸细节都要反复打磨。比如夹片的弧度如果做的过平，夹持的时候就会只有中间位置接触，夹厚纸的时候容易掉；如果弧度过大，两端的压力就会过大，夹薄纸的时候会留下很深的压痕，甚至把纸夹破。钢丝的直径选择也很关键，直径太粗捏起来手感太硬，长时间使用手指会疼，直径太细弹性不足，夹不了多少纸就会松脱。手柄的尾端也做了微弯处理，捏合的时候和手指的接触面积更大，压强更小，提升使用的手感，不会出现细钢丝勒手指的问题。
