手动螺杆式牵引试验教学工装结构

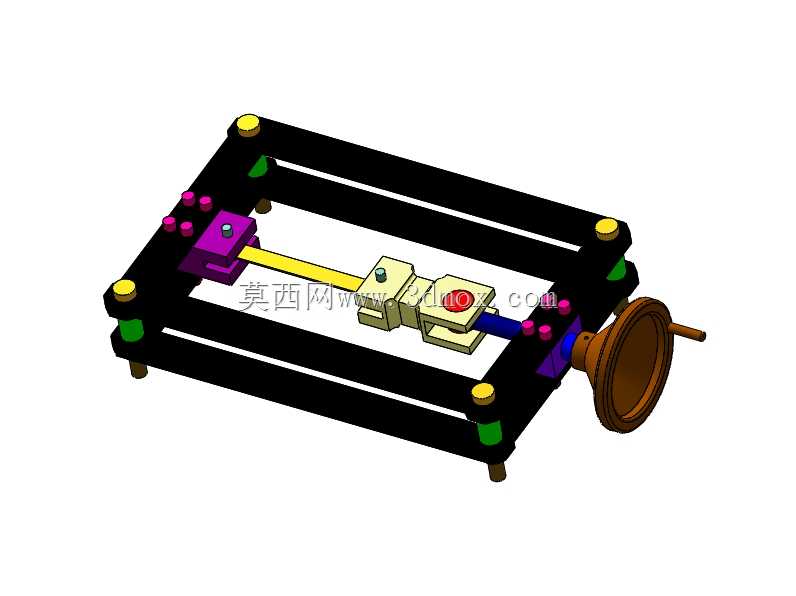

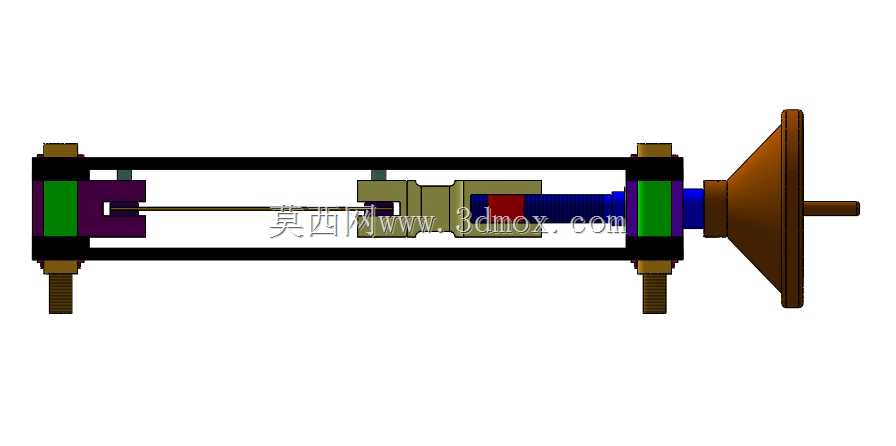

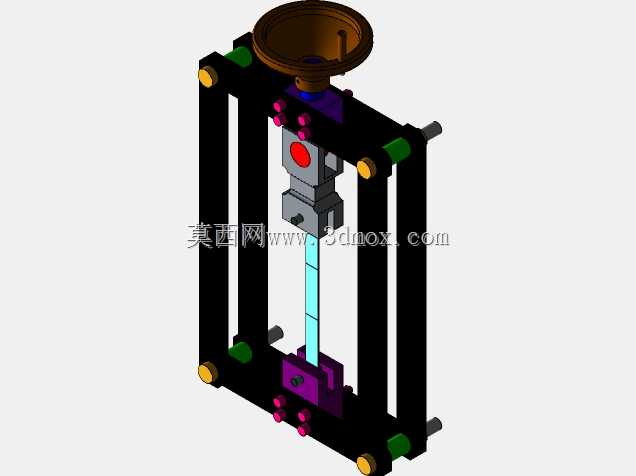

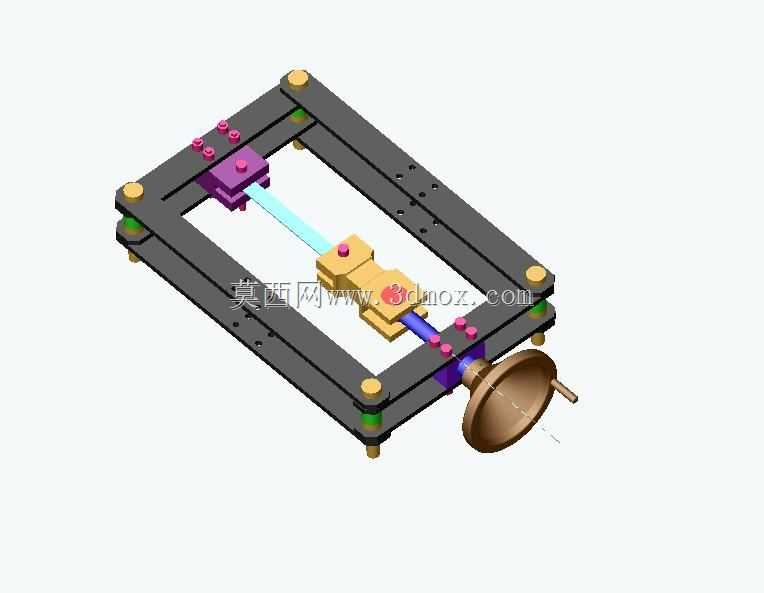

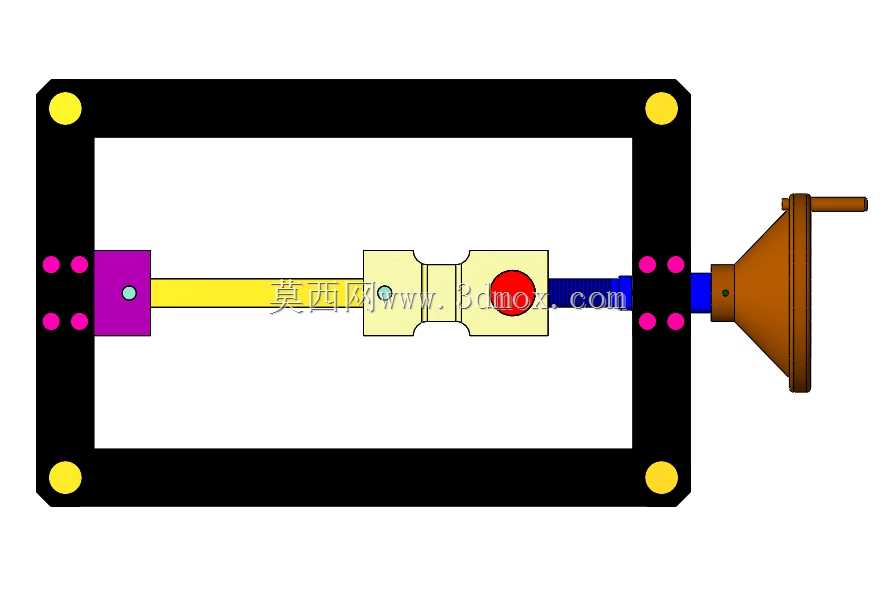

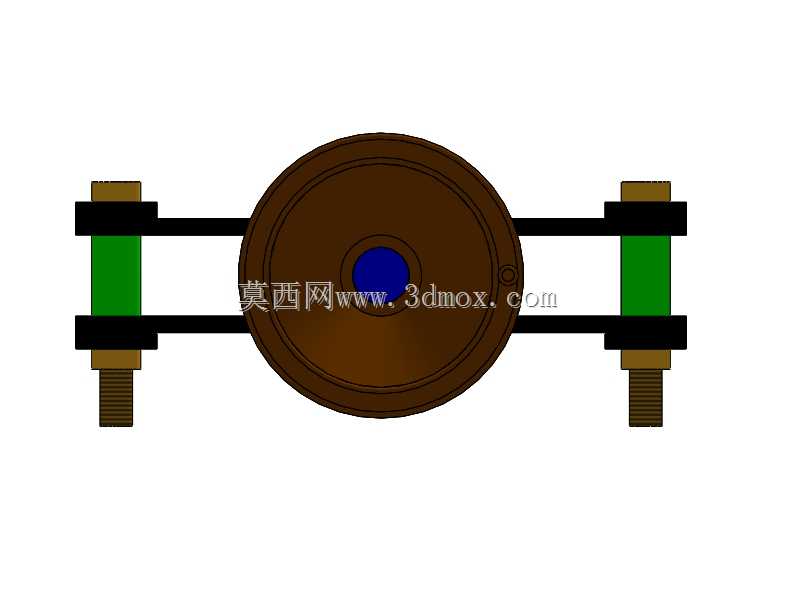

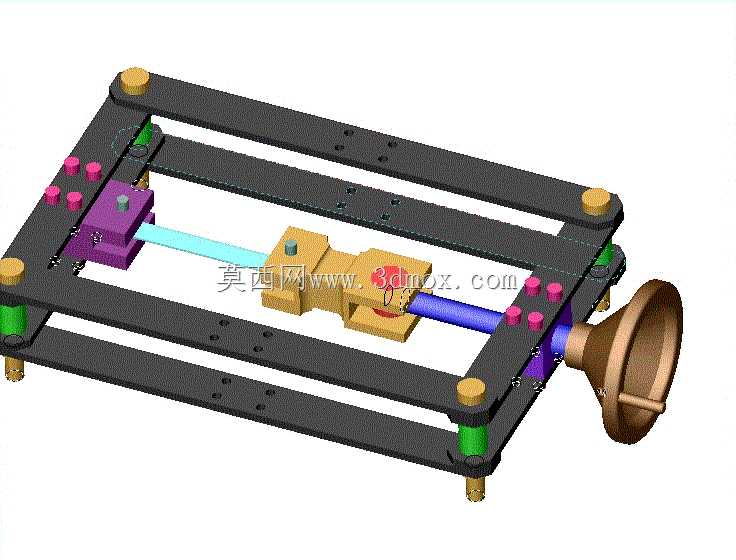

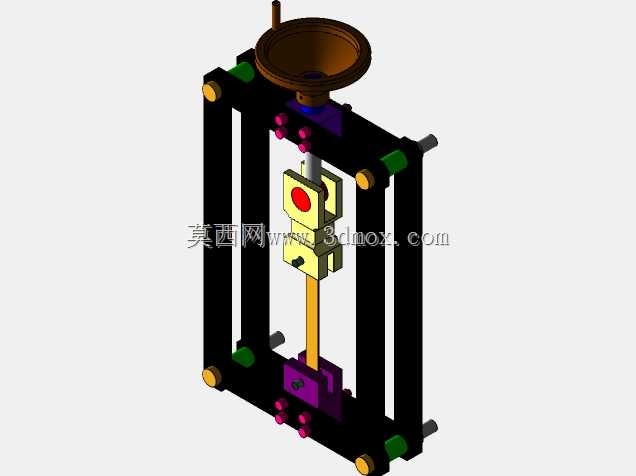

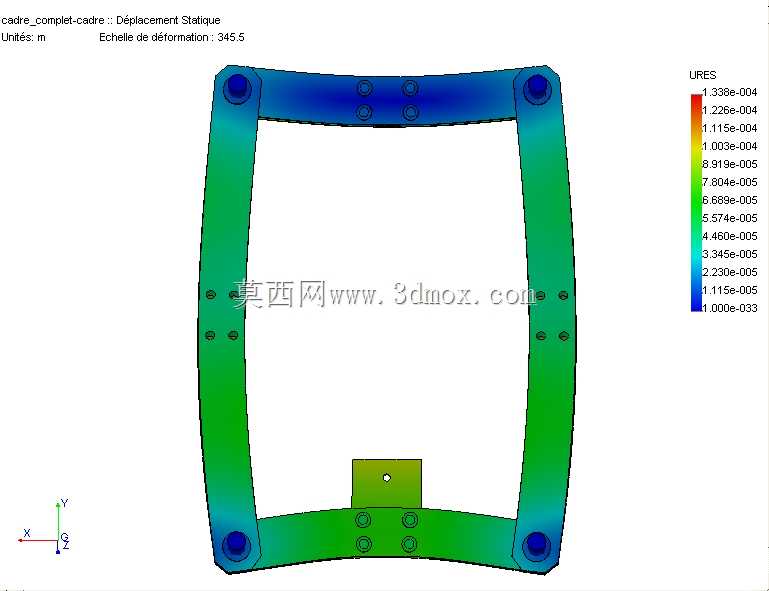

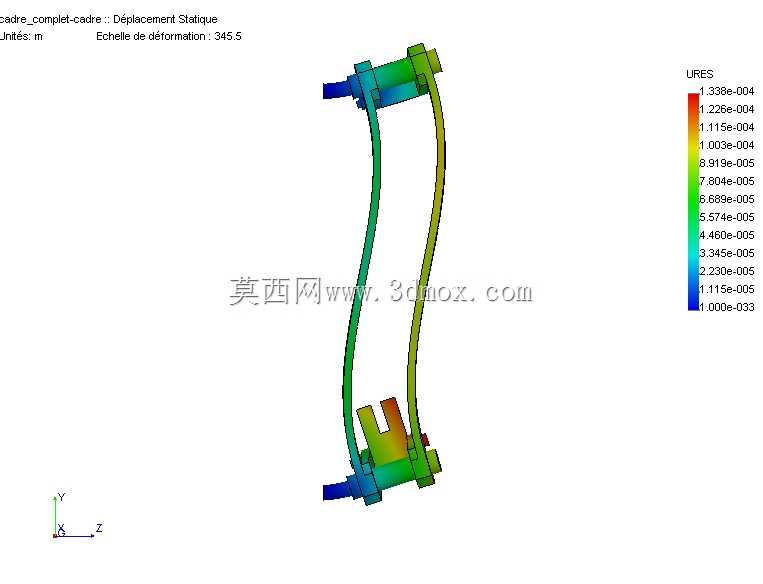

　　这套手动驱动的牵引测试工装，主要面向材料力学性能教学演示、小型零部件静态拉力验证场景使用，在职业院校力学实验室、小型机加工车间的来料初检环节都能适配，不需要外接气源、电源，仅靠手动操作就能完成小载荷下的牵引拉伸测试，对场地配套条件要求极低。从结构布局来看，整体采用双导轨平行布置的框架式承载结构，底部的安装底板预留了四个带减震垫的固定支脚，支脚高度可微调，能适配不同平整度的实验台或工作台面安装，安装时只需要保证框架整体水平度偏差不超过0.2mm/m，就能避免螺杆传动过程中出现卡滞、偏磨的问题。传动部分采用梯形螺杆副实现牵引动作，手轮直接与螺杆输入端连接，转动手轮时螺杆带动中间的滑动载台沿导轨做直线往复运动，梯形螺杆具备自锁特性，

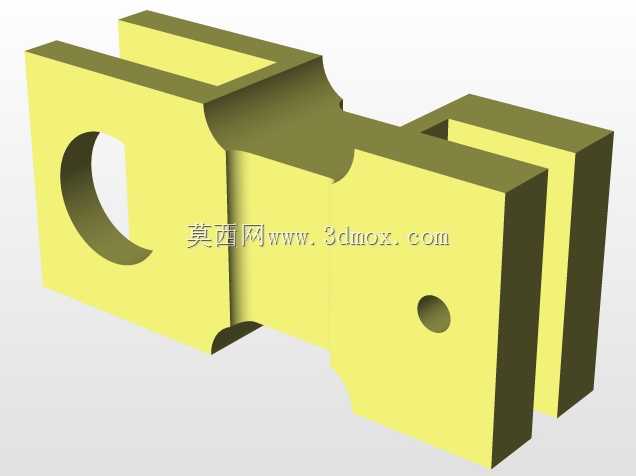

　　当牵引载荷达到测试需求时停止转动手轮，载台不会因为载荷反作用力出现回退，不需要额外加装锁止机构就能稳定保持当前牵引位置，非常适合静态载荷下的形变观察、数据记录场景。框架两端分别设置了试样装夹位，靠近手轮一侧的固定装夹块直接与框架端部刚性连接，滑动载台上的活动装夹块可根据试样长度调整初始装夹间距，装夹块上预留了多组不同规格的装夹螺纹孔，能适配薄片类、杆类、小型组件类不同外形的试样装夹，装夹时只需要根据试样端部的连接结构选配对应的压块或连接销，就能保证牵引过程中载荷沿螺杆轴线方向传递，避免出现偏载导致的测试数据偏差。导轨采用嵌入式安装结构，直接在框架型材上加工出导向槽与滑动载台的导向凸台配合，不需要额外加装线性导轨配件，整体结构更紧凑，

　　维护时只需要定期在导向槽和螺杆副表面涂抹润滑脂，就能保证滑动顺畅无卡顿，日常使用几乎没有易损件更换需求。设计时特意将手轮布置在框架外侧的端部位置，操作时操作人员站在手轮一侧，不会正对试样拉伸的受力方向，即使试样出现断裂崩飞的情况，也不会直接朝向操作人员，从结构布局上规避了操作安全风险。框架上的所有连接位置都采用内六角圆柱头螺钉紧固，装配时按照对角线顺序分次拧紧螺钉，能保证框架整体的形位公差符合设计要求，避免装配应力导致的导轨平行度偏差。滑动载台与螺杆之间采用铜质螺母传动，铜螺母嵌装在载台的安装槽内，磨损后只需要更换铜螺母就能恢复传动精度，不需要整体更换载台部件，后期维护成本极低。整套工装的外形尺寸控制在可放置于常规实验台的范围，

　　不需要单独预留大面积安装场地，移动时两人配合就能完成搬运转移，适合教学场景下不同实验室之间的轮转使用。在实际教学应用中，这套工装可以配合百分表、拉力计等常用量具，直观演示螺杆传动的直线运动原理、静载荷下的材料形变过程、梯形螺杆的自锁特性等知识点，学生可以亲手操作手轮完成整个测试流程，相比纯理论讲解更容易理解机械传动与力学测试的相关内容。在小型零部件检测场景下，它可以完成小载荷范围内的焊接件拉力验证、塑胶件连接强度抽检等工作，不需要启动大型拉力测试设备，操作流程更简便，检测效率更高。
