方程式赛车转向人机工程可调支架结构

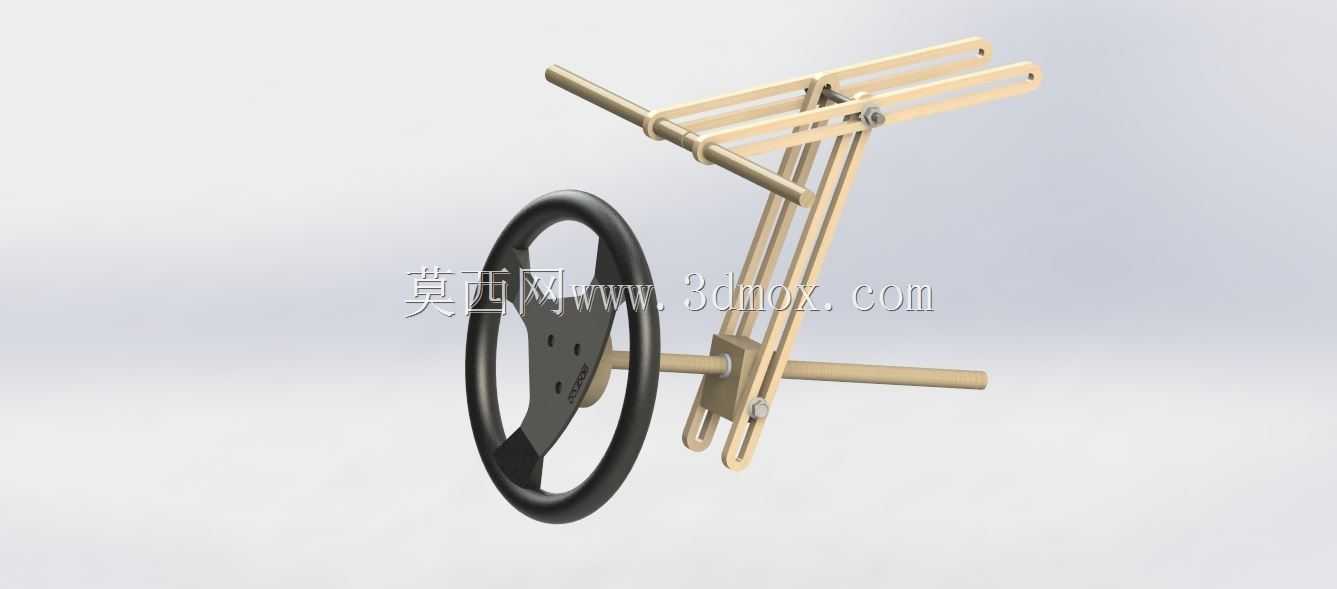

　　这套可调式转向安装支架，核心服务于大学生方程式赛车的驾驶舱人机适配场景，区别于民用车辆固定位置的转向安装结构，它需要适配不同身高、臂长、驾驶习惯的车手在极限驾驶状态下的操作需求，毕竟方程式赛车的驾驶姿态半躺，转向盘的位置、倾角直接决定车手过弯时的转向精准度与长时间驾驶的疲劳度，甚至会影响紧急避险时的操作响应速度。从实际装车的边界来看，支架整体采用镂空的杆系拼接结构，没有冗余的实体包覆结构，一方面是为了严格控制簧上质量，方程式赛车每减少100g的非承载结构重量，都能在加速、制动、过弯的动态响应上带来可感知的提升，另一方面杆系结构的可调行程冗余更大，不会像铸造一体式支架那样被固定结构限制调节范围。设计过程中首先要锁定的是安装基准，

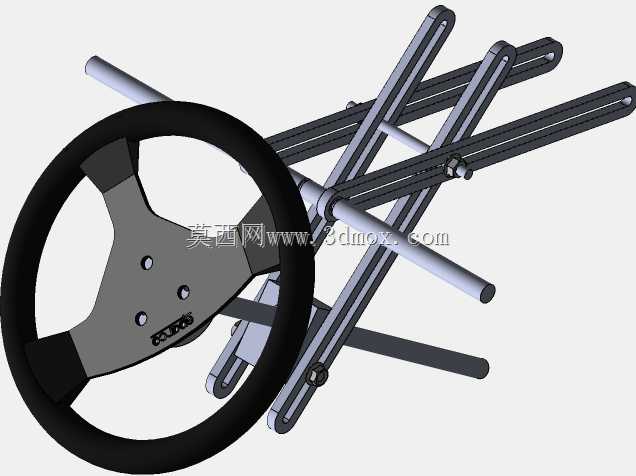

　　支架底部的横向安装杆需要和车架前环的安装管同轴定位，安装孔位的同轴度公差控制在0.1mm以内，避免安装后出现转向轴卡滞的问题，同时底部的固定夹块采用开口式螺栓锁紧结构，不需要对车架主管进行焊接打孔，就能实现支架整体沿车架横向的前后位置微调，调整范围覆盖120mm的行程，能够满足不同腿长车手对转向盘前后距离的差异化需求。转向盘的安装立柱采用双平行杆的剪式可调结构，和常见的单立柱调节结构不同，双平行杆在锁紧后不会出现转向盘周向的旷量，毕竟赛车转向时车手施加的瞬时力矩可以达到30N·m以上，单立柱结构在反复受力后容易出现锁紧螺栓松动的问题，双杆结构通过两侧的同步锁紧螺栓固定，调节时可以同步改变转向盘的倾角与高度，倾角调节范围覆盖15度到35度，高度调节行程达到80mm，能够匹配不同坐高、不同手臂长度的车手找到最舒适的握持位置，确保转向时手腕保持自然的施力角度，避免长时间比赛中出现手腕酸痛导致的操作失误。支架的所有铰接位置都采用带防松垫片的螺栓销轴连接，没有采用焊接固定的铰接点，一方面是方便赛后的维护拆解，出现杆件变形时可以单独更换受损部件，不需要整体报废支架，另一方面铰接点的衬套采用自润滑尼龙材质，不需要额外加注润滑脂，就能在整个赛季的使用周期内保持转动顺畅，不会因为赛道扬尘、泥水侵入出现卡滞问题。从实际使用的场景来看，这套支架除了满足日常练车、正赛时的人机适配需求，还需要预留转向盘快拆机构的安装空间，

　　支架前端的转向安装座上预留了标准的3孔快拆安装位，不需要额外加装转接板就能直接适配通用的赛车转向快拆器，方便车手在紧急情况下快速撤离驾驶舱，符合赛事的安全规则要求。设计时还特意做了杆件的边缘倒圆角处理，所有外露的杆件端部都做了R3以上的圆角，没有尖锐的凸起结构，避免车辆发生碰撞时，支架结构对车手的腿部、手臂造成二次伤害，同时支架的整体轮廓完全控制在驾驶舱防滚架的包覆范围以内，不会超出车架的安全边界，即使发生正面碰撞，支架也会随前舱的溃缩结构同步变形，不会侵入车手的生存空间。在安装匹配层面，支架的所有锁紧螺栓都采用统一规格的内六角螺栓，车队维护时只需要携带单一规格的内六角扳手就能完成所有位置的调节与紧固，减少赛时维护的工具准备复杂度，

　　同时杆件上都加工了等距的刻度标识，调节时可以直接对照刻度快速定位到车手习惯的位置，不需要反复测量调整，节省赛前的车辆调校时间。和传统的固定式转向柱支架相比，这套可调结构在重量上仅比同强度的固定式支架重120g，但是换来了全范围的人机适配能力，不需要针对不同车手单独定制转向安装位，大幅降低了车队的备件成本与调校时间成本，尤其适合赛季中需要频繁更换测试车手、正赛车手的车队使用。结构受力层面，通过有限元仿真验证，在施加5倍额定转向力矩的极限载荷下，支架的最大变形量不到0.3mm，完全满足赛道极限驾驶时的刚度要求，不会因为支架变形导致转向虚位过大，影响车手对路面反馈的感知，毕竟方程式赛车的转向没有助力，车手需要通过转向盘直接感知前轮的抓地力变化，支架的刚度不足会过滤掉很多关键的路面反馈，导致车手无法准确判断轮胎的抓地极限。
