柴油发动机凸轮轴传动皮带轮结构设计

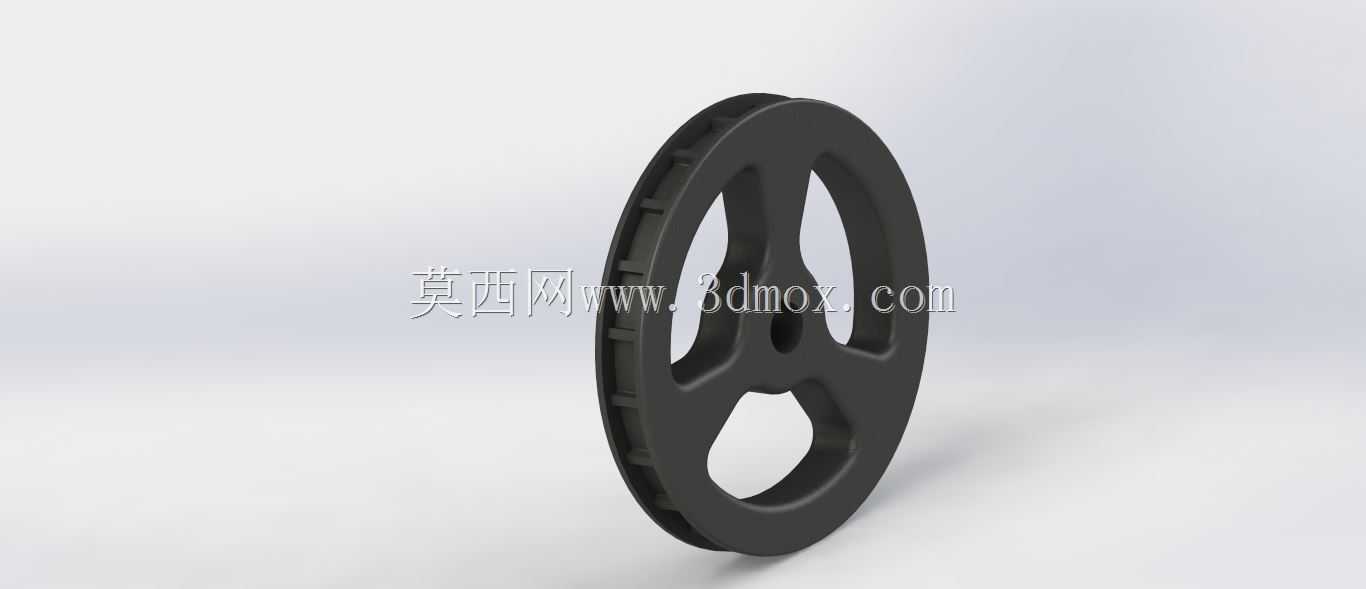

　　在商用车柴油动力系统的配气传动布局中，凸轮轴皮带轮是衔接曲轴正时输出与凸轮轴驱动端的核心传动构件，这款适配6.7升排量柴油发动机的凸轮轴皮带轮，主要应用于中型载重货车、轻型客车以及非道路工程柴油机械的正时传动系统中，承担着将曲轴输出的正时动力精准传递给凸轮轴，保证进排气门按照发动机做功顺序准时开启、关闭的核心作用，一旦该部件出现传动打滑、安装错位或者结构失效，会直接导致配气相位错乱，引发发动机动力缺失、气门撞活塞等严重机械故障，因此其结构设计的可靠性、传动精度直接决定了整台柴油发动机的运行稳定性与使用寿命。

　　从实际装车的工况边界来看，这款皮带轮的安装基准为凸轮轴前端的轴颈定位面，中心定位孔与凸轮轴轴端采用过渡配合设计，通过轴端锁紧螺栓提供轴向压紧力，保证轮体与凸轮轴同步转动无相对滑移。轮体的径向安装尺寸需要匹配发动机前端轮系的布局空间，其最大外圆直径需要避开正时皮带护罩的内壁间隙，同时要保证与曲轴正时皮带轮、张紧轮的中心距符合正时皮带的节线长度要求，避免出现皮带啮合过紧导致的异常磨损，或是啮合过松引发的跳齿问题。轮体的轴向安装厚度需要匹配凸轮轴轴端的伸出长度，保证皮带安装后轮槽与皮带齿形完全对中，不会出现皮带偏磨、运行脱出的问题。

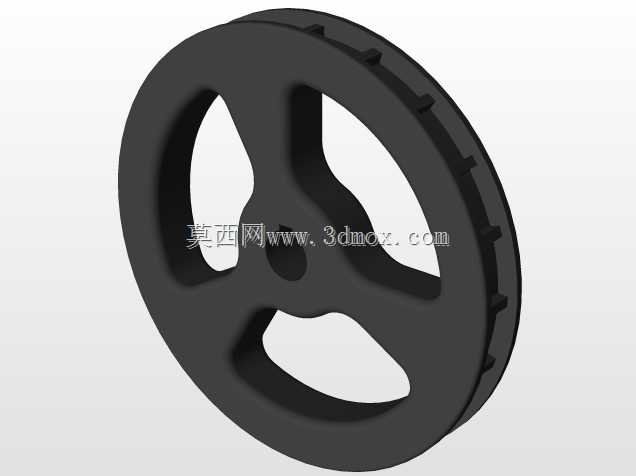

　　在结构设计思路上，这款皮带轮采用了三辐条镂空式的轮体结构，而非实心轮盘设计，主要是考虑到柴油发动机前端轮系的轻量化需求，在保证轮体结构强度满足传动扭矩要求的前提下，通过辐条间的镂空区域去除冗余材料，降低轮体自身的转动惯量，减少发动机启动瞬间以及转速波动时的传动冲击，同时镂空结构也能在发动机运行过程中带动周边空气流动，一定程度上降低正时皮带的工作温度，延缓橡胶皮带的热老化速度。轮缘部分的齿形采用与正时皮带完全匹配的圆弧齿形设计，齿形的节距、齿高、齿侧间隙都经过严格的公差匹配，保证皮带与轮齿啮合过程中接触应力均匀分布，避免局部应力集中导致的齿根断裂或者皮带齿面异常磨损。轮缘外侧设计有高出齿顶的挡边结构，能够在皮带运行出现小幅轴向窜动时限制皮带的位移量，防止皮带从轮槽中脱出。

　　从功能特性来看，这款皮带轮的轮体材质选用了高强度铸铁材料，经过时效处理消除内应力，避免长期运行过程中出现轮体变形导致的传动精度下降。轮体的所有加工面都经过了去毛刺处理，中心定位孔的圆柱度、端面与孔轴线的垂直度都有严格的形位公差要求，保证安装后轮体的径向跳动、端面跳动控制在允许范围内，减少皮带运行过程中的振动与噪声。辐条与轮缘、轮毂的连接位置都设计了平滑的过渡圆角，避免应力集中导致的辐条断裂问题，能够承受柴油发动机运行过程中转速波动带来的交变载荷冲击，满足柴油发动机长周期高负荷的运行需求。

　　在实际的三维建模过程中，这类传动轮类零件的建模需要优先保证齿形参数的准确性，首先根据正时皮带的型号确定齿形的节距、齿顶圆弧、齿根圆弧等核心参数，通过参数化草图绘制单个齿形轮廓后阵列生成整个轮缘的齿形结构，再依次构建轮毂、辐条的结构特征，建模过程中需要重点关注安装配合面的尺寸公差标注，以及结构过渡位置的圆角处理，同时要预留出表面处理的加工余量，保证后续生产加工的可行性。在装配验证环节，需要将皮带轮模型导入发动机前端轮系的装配体中，验证与周边部件的间隙是否符合设计要求，模拟皮带安装后的啮合状态，检查是否存在干涉问题，确保设计的结构能够满足实际装车的使用需求。
