城市客车底盘悬挂连接固定支座结构

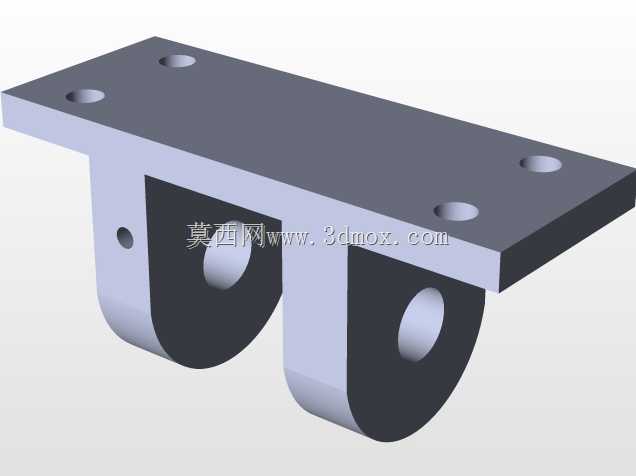

　　在城市公交客车的底盘行走系统设计中，这类双吊耳式连接支座是承担悬挂组件与车架主体载荷传递的核心受力构件，日常运营中需要反复承受车辆启停、过坎、转向带来的交变冲击载荷，其结构合理性直接关系到底盘部件的服役寿命与整车行驶安全性。从结构形态来看，该支座采用一体化折弯成型的主体结构，上部为带四个均布安装孔的平板贴合面，设计时该平面需要与车架纵梁的下安装面完全贴合，安装孔位的同轴度、平面度公差需要控制在IT7级以内，避免装配后出现附加安装应力，导致长期运营中支座出现疲劳开裂。下部为两个对称布置的带孔吊耳结构，吊耳内孔用于穿装连接销轴，实现与空气悬挂推力杆、稳定杆连杆或者减震器下安装端的铰接连接，两个吊耳的内孔同轴度是设计中的核心管控项，若同轴度偏差超过0.05mm，会导致销轴装配后出现卡滞，车辆行驶过程中铰接部位无法顺畅转动，不仅会加剧销轴与衬套的磨损，还会将额外的冲击载荷直接传递到车架端，引发底盘异响甚至部件断裂故障。

　　设计过程中，首先需要根据整车满载轴荷、悬挂动载系数计算支座的额定承载能力，通常城市客车的单组这类支座需要承受不低于8吨的垂向冲击载荷，同时还要兼顾纵向制动力、侧向转向力的复合载荷工况，因此主体板材的厚度选型、吊耳的折弯圆角半径都需要经过有限元强度校核，折弯位置需要避免应力集中，圆角半径一般不小于板材厚度的1.5倍，防止折弯成型过程中出现板材微裂纹，给后续使用留下断裂隐患。上部安装面的四个孔位采用对称排布，孔间距需要匹配车架纵梁上的预留安装孔位，装配时采用高强度螺栓配合防松垫圈进行紧固，螺栓的预紧力需要严格按照工艺要求施加，避免车辆运行中螺栓松动导致支座移位。下部吊耳的内孔设计需要匹配标准尺寸的铰接衬套，衬套通常采用橡胶金属复合结构，既可以实现铰接转动的自由度，又能过滤行驶过程中路面传递的高频振动，降低底盘的噪音传递。

　　从安装边界来看，该支座上部平板的宽度需要适配对应车型车架纵梁的翼面宽度，安装后支座的下部吊耳不能与周边的制动管路、线束、气路管线产生运动干涉，在车轮上下跳动的全行程范围内，需要预留不小于15mm的安全间隙，避免车辆极限工况下部件磕碰造成损坏。这类支座的材质通常选用高强度低合金结构钢，成型后需要进行抛丸处理消除内应力，表面做电泳防锈处理，适应城市道路冬季融雪剂、雨季积水的腐蚀环境，保证整车全生命周期内的结构强度。在实际的底盘装配流程中，这类支座属于车架预装部件，在车架焊接完成后就会通过螺栓紧固到对应位置，后续悬挂部件的装配都以该支座的安装孔位作为定位基准，因此其加工精度会直接影响整个底盘悬挂系统的装配精度，若支座的安装角度出现偏差，会导致悬挂杆件的受力角度偏离设计值，引发轮胎异常磨损、车辆跑偏等故障。日常维保过程中，需要重点检查该支座的安装螺栓是否松动、吊耳部位是否出现裂纹、铰接销轴的润滑是否到位，尤其是运营年限超过5年的车辆，支座的折弯位置、吊耳内孔边缘是疲劳裂纹的高发区域，需要定期进行探伤检查，避免部件失效引发行驶安全事故。
