法兰连接式手动旋塞阀结构设计

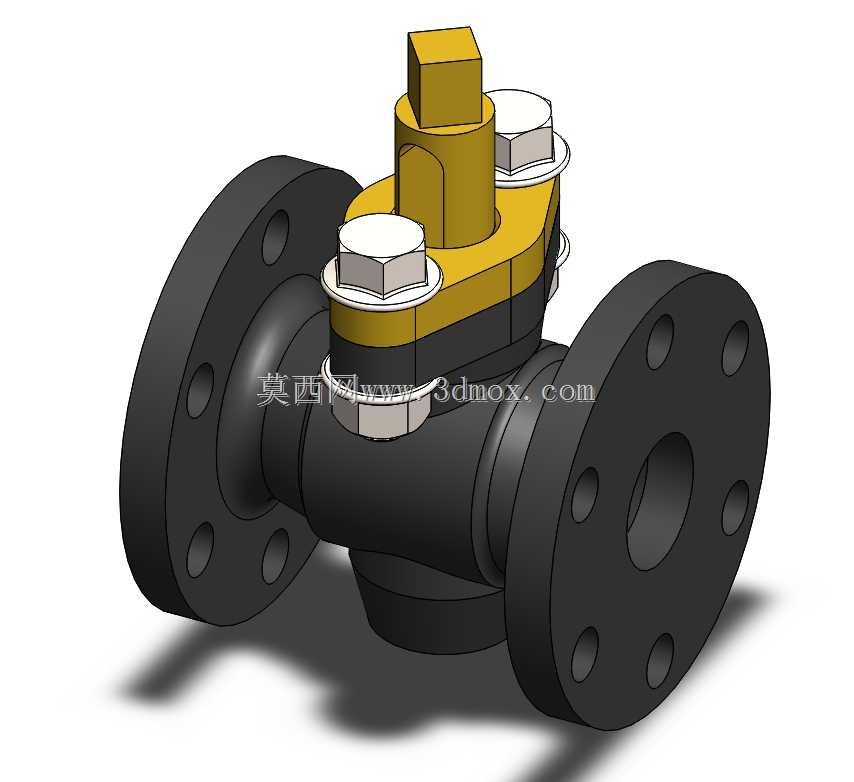

　　在市政给排水、化工介质输送、油气集输支线这类需要快速通断管路的工况里，旋塞阀的应用占比一直不低，和常见的闸阀、球阀相比，它的启闭行程更短，操作力矩小，介质流道平直，压损控制表现优异，尤其适合输送含少量颗粒杂质的流体场景，不容易出现卡涩堵滞的问题。这款法兰连接的手动旋塞阀，整体采用直通式流道设计，两端法兰的密封面、螺栓孔位完全匹配通用管路法兰的安装标准，现场安装时不需要额外加工转接件，直接对接同压力等级的管路法兰即可，安装边界的预留空间只需要满足顶部操作手柄的90度旋转行程，不需要额外留出阀杆升降的轴向空间，在紧凑管廊、井下阀室这类空间局促的安装场景里适配性很强。从结构设计逻辑来看，

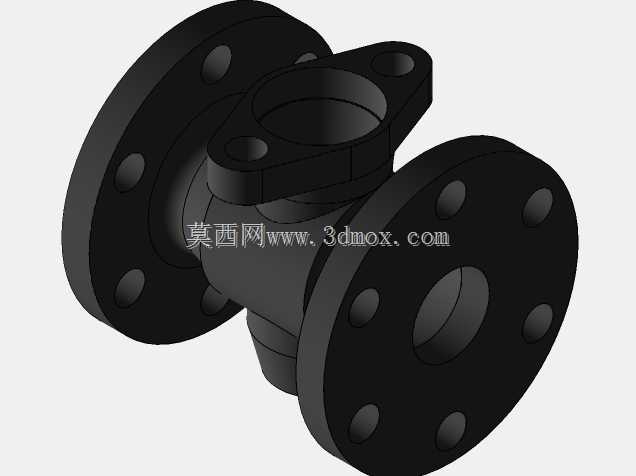

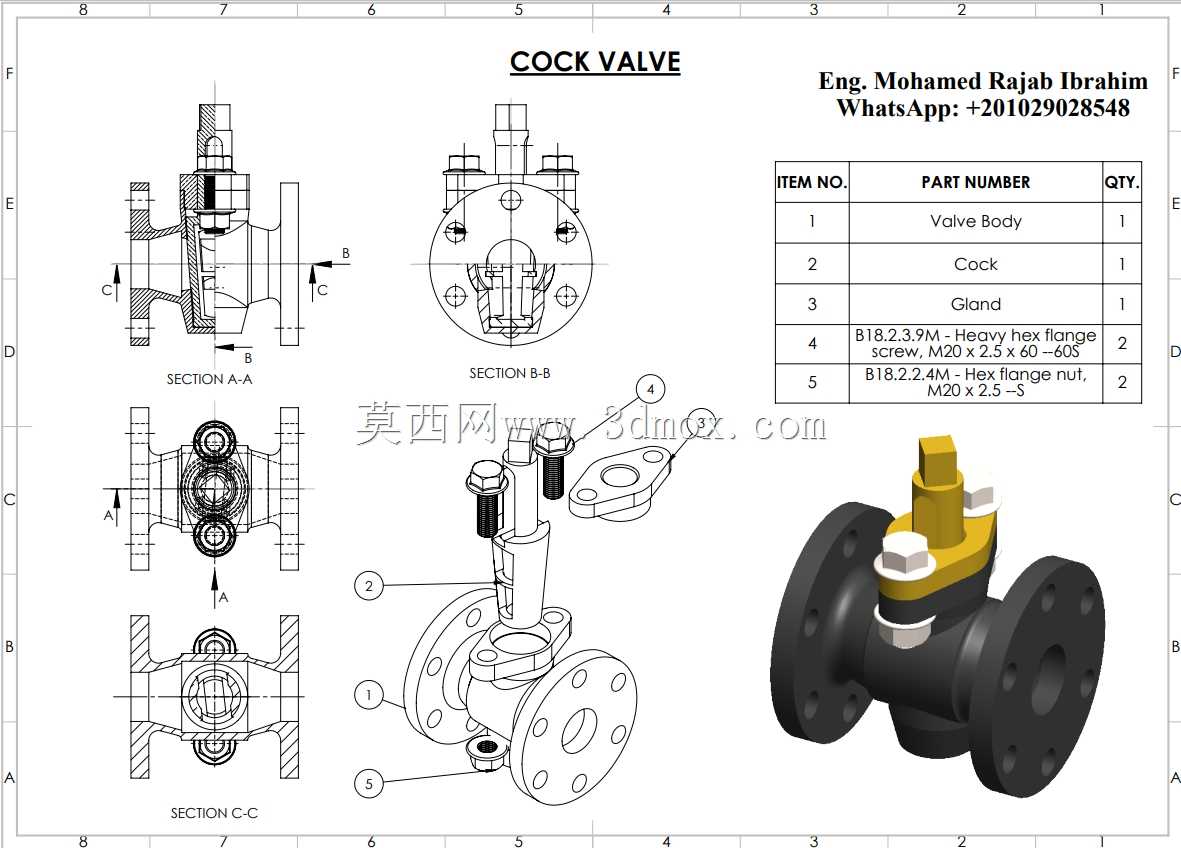

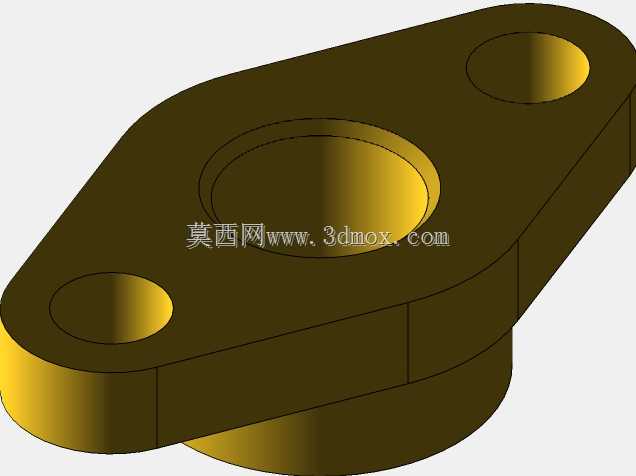

　　这款旋塞阀的核心密封副采用锥面配合的旋塞与阀体密封面，旋塞中部开有与管路通径一致的通孔，当顶部方头带动旋塞旋转90度时，通孔与流道完全对齐时即为全开状态，此时介质流道没有缩径，压损几乎和等径直管相当，适合需要长期保持通流、仅在检修或工况切换时操作的管路节点；当旋塞旋转至通孔垂直于流道方向时，旋塞的锥面完全贴合阀体内壁，实现管路截断，密封面的压紧力通过中法兰的螺栓预紧力实现均匀传递，避免局部应力集中导致的密封失效。阀体部分采用整体铸造后精加工的工艺路线，两端法兰的背面加工有定位止口，和管路对接时可以自动找正同轴度，减少安装时的错位应力；中法兰部分采用螺栓加螺母的压紧结构，密封垫片选用耐温耐腐的复合材质，

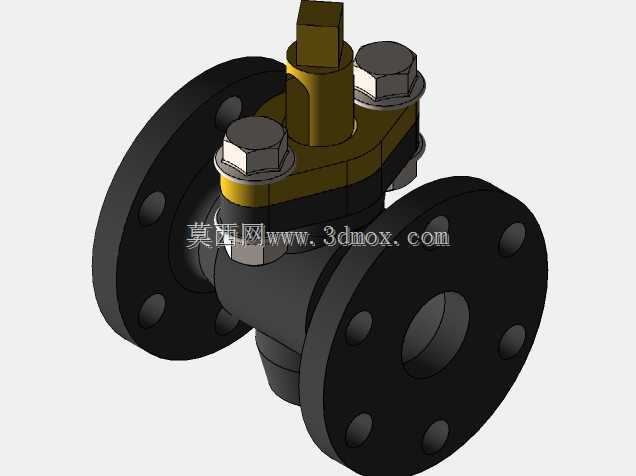

　　在不同介质工况下都能保持稳定的密封性能，螺栓的数量和规格经过扭矩校核，在额定压力下不会出现垫片压溃或者螺栓屈服的问题。顶部的操作端采用方头结构，既可以配套常规的手柄进行手动操作，也可以在需要远程控制的场景下加装气动、电动执行器，不需要对阀体主体进行改造，接口的尺寸匹配通用执行器的安装标准，后期改造升级的成本很低。在实际选型应用时，需要注意这款旋塞阀的安装方向没有强制要求，水平、垂直管路都可以安装，但要保证顶部操作端有足够的操作空间，避免被周边管线或设备遮挡；日常维护时只需要定期检查中法兰的螺栓预紧力，以及操作端的转动灵活性，不需要像闸阀那样定期加注密封脂，维护工作量远小于同口径的其他截断类阀门。从建模细节来看，

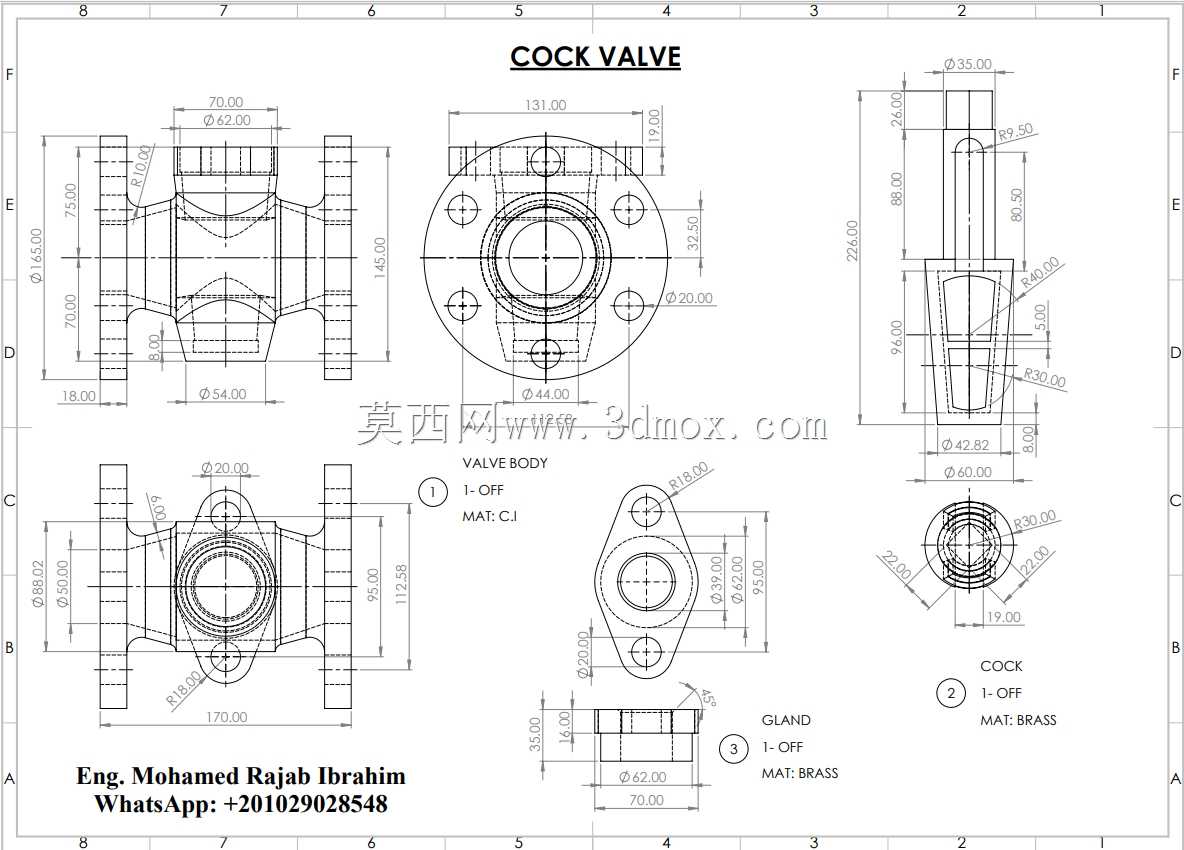

　　所有零件的配合公差都按照机械设计手册的推荐值选取，旋塞和阀体的配合面采用H7/f6的间隙配合，既保证转动灵活，又不会因为间隙过大导致内漏；法兰螺栓孔的位置度公差控制在0.2mm以内，保证现场安装时螺栓可以顺利穿入，不会出现强行装配导致的法兰变形；流道的内壁粗糙度控制在Ra3.2以下，减少介质流动时的阻力，同时也不容易积存介质杂质，降低长期使用后的结垢风险。针对不同的输送介质，这款旋塞阀的主体材质可以根据需求更换，比如输送清水类介质可以选用铸铁材质，输送腐蚀性介质可以选用不锈钢或者衬氟材质，所有接口尺寸和结构参数保持统一，不需要重新设计安装尺寸，适配不同工况的选型需求。在管路系统设计时，这款旋塞阀通常布置在泵出口的截断位置、支管的接入节点、设备检修的隔离位置，因为它的启闭速度快，在应急工况下可以快速切断介质通路，避免事故扩大；同时因为它的流道平直，也适合作为管路吹扫、通球作业的通路阀门，不会出现球体或者闸板遮挡通径导致的通球卡滞问题。
