内螺纹连接手动铜质闸阀结构设计

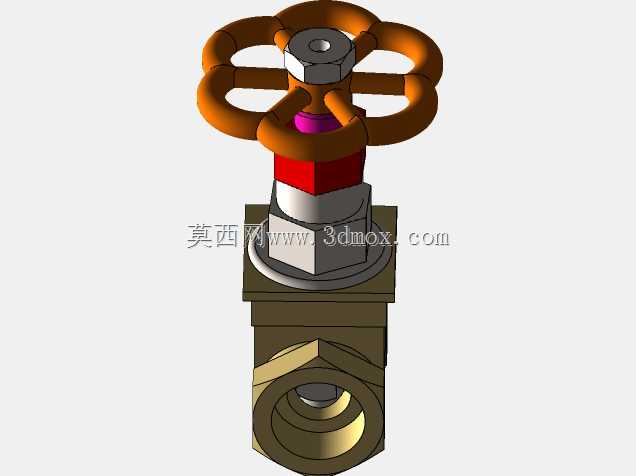

　　这款手动闸阀的三维结构，完整还原了小口径低压管路截断类阀门的全部装配细节，从手轮操作端到底部阀体流道，每一处配合关系都对应实际工业场景的使用需求。日常在民用给排水、小型暖通循环管路、低压气动输送支路、小型设备冷却循环回路里，这类闸阀的出镜率极高，核心作用是在管路检修、支路切换、设备维护时实现介质的完全截断，相比同口径球阀，它的流道阻力更小，全开状态下几乎没有额外压损，适合长期保持全开或全关的工况，不适合做节流调节使用——如果长期在半开状态下工作，闸板受介质冲蚀会快速出现密封面磨损，后续关闭就会出现内漏问题。

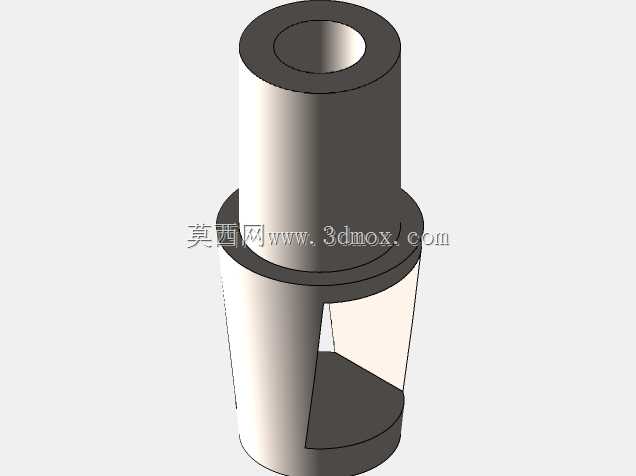

　　从结构设计逻辑来看，这款闸阀采用的是明杆？不对，看手轮下方的阀杆配合，哦不对，这个是暗杆结构？不对，仔细看手轮中心的压盖，阀杆是在阀体内腔随手轮转动带动闸板升降，手轮本身只做旋转不做轴向位移，这种结构的好处是安装后整体高度不会随阀门开关发生变化，适合安装空间竖向尺寸受限的场合，比如吊顶内的水管支路、设备内部紧凑排布的管路节点。阀体采用锻铜材质，一方面是铜材的抗锈蚀能力强，在水介质、弱腐蚀性流体中长期使用不会出现锈死卡涩的问题，另一方面铜材的切削加工性能好，密封面的加工精度更容易保证，后期如果出现轻微密封面损伤，现场研磨修复的难度也更低。

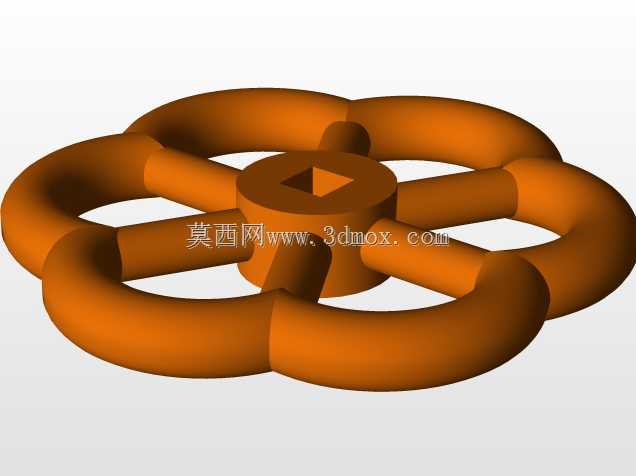

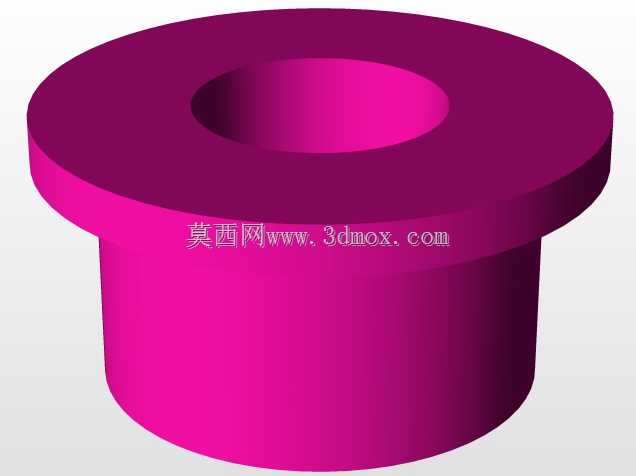

　　手轮采用的是轮辐式铸铜结构，四个轮辐的握持间隙刚好适合成年男性手掌发力，手轮中心的六角锁紧螺母把阀杆的轴向窜动量控制在0.1mm以内，既保证转动时没有松旷感，又不会因为压得过紧导致操作力矩过大。手轮下方的填料压盖部分，采用了多级密封结构：最上方的红色填料压环、中间的填料腔、下方的阀体密封台，装配时在填料腔内填充聚四氟乙烯盘根或者丁腈橡胶填料，拧紧压盖螺母就能实现阀杆处的动密封，哪怕阀杆长期做升降转动，也不会出现介质沿阀杆外漏的问题，而且后期填料磨损后，不需要把整个阀门从管路上拆下来，只需要在带压（低压工况下）或者泄压后拧紧压盖螺母，就能补充密封压缩量，维护成本非常低。

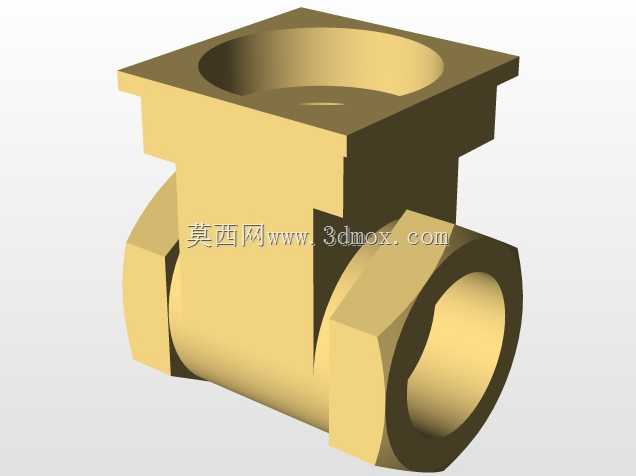

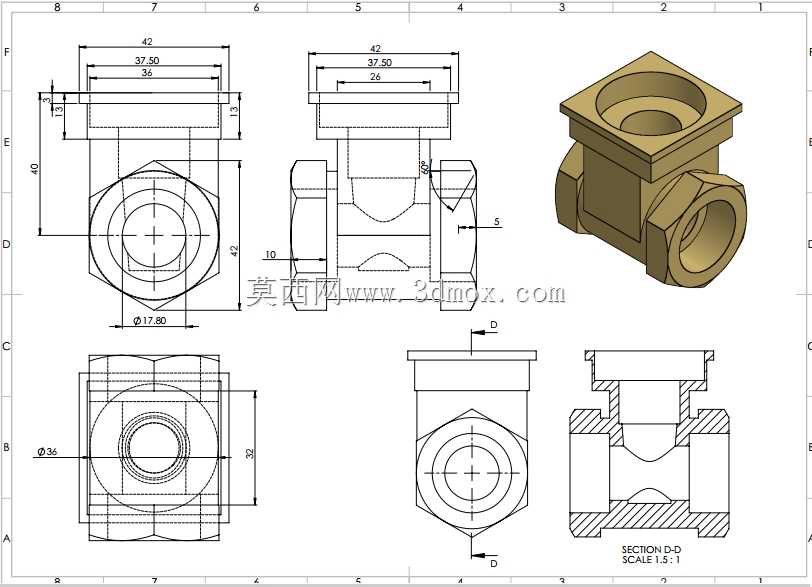

　　阀体的连接端是内螺纹结构，属于常用的管螺纹连接形式，适配同规格的镀锌钢管、紫铜管、PPR转接头，安装时只需要在螺纹上缠绕生料带或者密封胶，用管钳拧紧就能实现端面密封，不需要额外焊接或者法兰配对，安装效率很高，适合DN15到DN50的小口径管路使用。阀体中部的六角结构，是安装时的扳手受力位，不管是用活动扳手还是管钳，都能稳稳卡住阀体，避免安装时阀体跟着转动扭坏管路。流道部分采用的是直通式等径设计，闸板完全升起后，闸板底部完全退到阀腔上部的藏板槽里，流道内部没有任何遮挡，介质通过时的压损和同径直管几乎一致，不会出现介质滞留的问题，也不容易在阀腔内积存杂质导致闸板卡涩。

　　建模的时候要特别注意几个配合公差：阀杆和填料压盖的配合间隙要控制在0.05-0.1mm之间，间隙太大容易漏，间隙太小阀杆转动卡涩；闸板和阀体内腔导轨槽的配合要留0.1-0.2mm的间隙，保证闸板升降时不会偏磨，同时关闭时能准确对准密封面；手轮和阀杆顶端的方榫配合要做小过盈或者加销钉固定，避免操作时手轮打滑。另外安装边界上，要注意手轮的最大旋转外径，安装时手轮外侧距离墙面或者其他设备的距离不能小于50mm，不然操作的时候手会被挡住，没法发力开关；阀体底部到流道中心的高度、手轮顶端到流道中心的高度，都要在管路排布时提前预留，避免安装后和其他管线、结构件发生干涉。

　　这类闸阀的日常使用中，要注意操作力矩不要过大，很多人关阀的时候习惯用加力杆硬拧，其实当闸板完全接触密封面后，只需要再转1/4圈就能实现完全密封，过大的力矩会导致闸板变形、阀杆弯曲，甚至把阀体拧裂。另外如果是长期处于全开状态的阀门，建议每隔半年到一年做一次全行程开关操作，避免闸板因为长期不动和阀腔锈死，等到需要关阀的时候拧不动。从建模的角度来说，这个模型把所有零件都做了独立拆分，不管是做装配干涉检查、工程图导出，还是做有限元的密封面应力分析、阀杆力矩校核，都能直接用，不需要再做额外的结构简化，每个零件的倒角、退刀槽、螺纹收尾这些工艺细节都做了还原，完全符合实际加工的工艺要求，不会出现建模结构没法落地生产的问题。
