挠性联轴器全套零件结构设计方案

　　在各类工业传动系统的轴系布局中，两轴的对中偏差是无法完全规避的实际问题——不管是加工阶段的形位公差累积、安装过程的装配误差，还是设备运行时受载变形、温度变化带来的轴系位移，都会让刚性连接的轴系承受额外的附加载荷，轻则加剧轴承磨损、增大传动噪音，重则引发轴件疲劳断裂、传动失效。挠性联轴器正是针对这类工况开发的轴间连接部件，它不需要严格保证两轴的绝对对中，就能在传递额定转矩的同时，补偿两轴间的径向、角向与轴向偏移，同时内置的弹性结构还能吸收传动链的冲击振动，改善整个传动系统的运行稳定性。

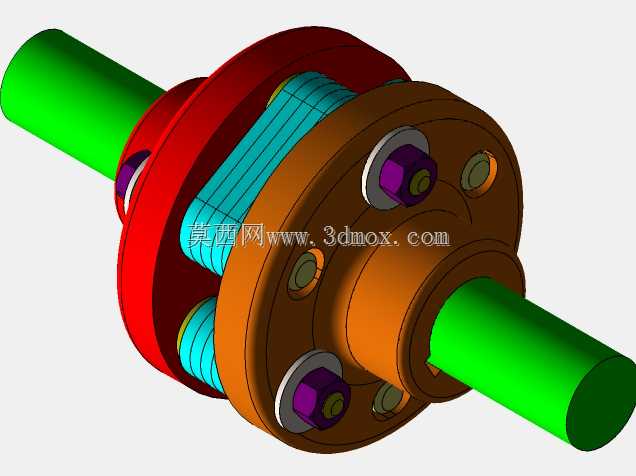

　　这套挠性联轴器采用对称分体式法兰结构，两个带凸缘的法兰盘分别通过键连接固定在主动轴与从动轴的轴端，法兰盘端面沿圆周均匀分布的销孔内，穿装带弹性缓冲套的连接销，依靠销与弹性套的配合传递转矩，同时允许两轴在一定范围内产生相对位移。区别于刚性凸缘联轴器完全锁死两轴相对位置的特性，这种带弹性元件的挠性结构，不需要安装时反复打表调整两轴的同轴度到极高精度，能大幅缩短现场装配的调校周期，尤其适合中小型功率的传动场景，比如输送线驱动端、小型机床进给轴、轻工机械传动组这类安装空间有限、运维调校条件一般的设备布局。

　　从设计逻辑来看，这套结构优先平衡了传动可靠性与运维便捷性：法兰盘的轴孔采用标准平键槽设计，能适配常规的圆柱形轴端，轴孔长度匹配常用轴伸尺寸，不需要对配套轴件做额外的定制加工；连接销采用端部锁紧结构，拆卸时不需要将两侧轴件做大幅轴向移位，就能完成弹性套的更换或者联轴器的拆解，日常维护的操作门槛很低。弹性缓冲套选用耐油耐磨的弹性材质，既能在传动启动、正反转切换时缓冲瞬时冲击，也能通过自身的微量变形补偿两轴的偏移量，避免附加载荷直接传递到轴和轴承上。

　　从安装边界来看，这套联轴器的径向最大轮廓尺寸适配常规的传动箱安装间隙，法兰盘的凸缘外径做了圆滑过渡，没有突出的尖锐结构，不会和周边的机架、护罩产生运动干涉；轴向总长度覆盖了两轴端预留的常规安装间隙，不需要额外调整两轴的轴向定位距离就能完成装配。法兰盘上的连接销孔沿圆周均布，装配时不需要刻意对位标记，任意角度都能完成两个法兰的对接，降低了现场装配的对位难度。

　　在实际选型应用中，这类挠性联轴器需要匹配所传递的额定转矩、轴径范围以及允许的最大补偿量，这套结构的转矩传递能力覆盖中小型功率段，能适配多数通用工业设备的传动需求。相比齿式联轴器、膜片联轴器等其他挠性结构，它的结构更简单，零件加工难度低，不需要高精度的齿形加工或者金属膜片的成型工艺，常规的车削、钻削设备就能完成全部金属零件的加工，制造成本更低，备件采购替换也更方便。在运行过程中，弹性套属于易损件，出现磨损老化后只需要抽出连接销更换新的弹性套就能恢复性能，不需要整体更换联轴器，能有效降低设备的全生命周期运维成本。

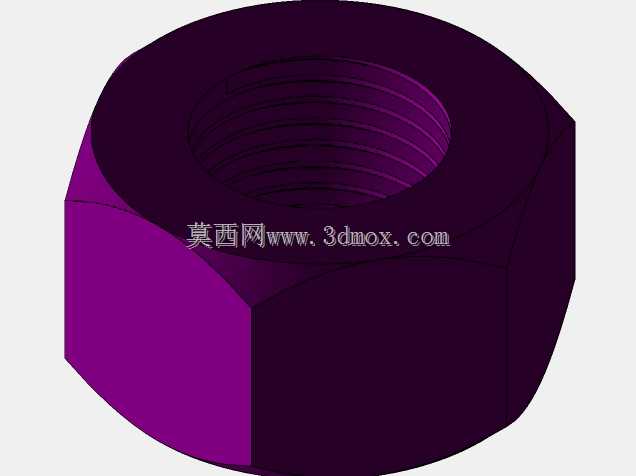

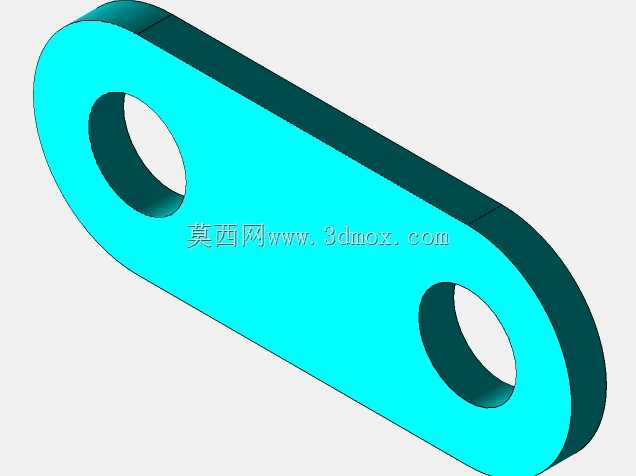

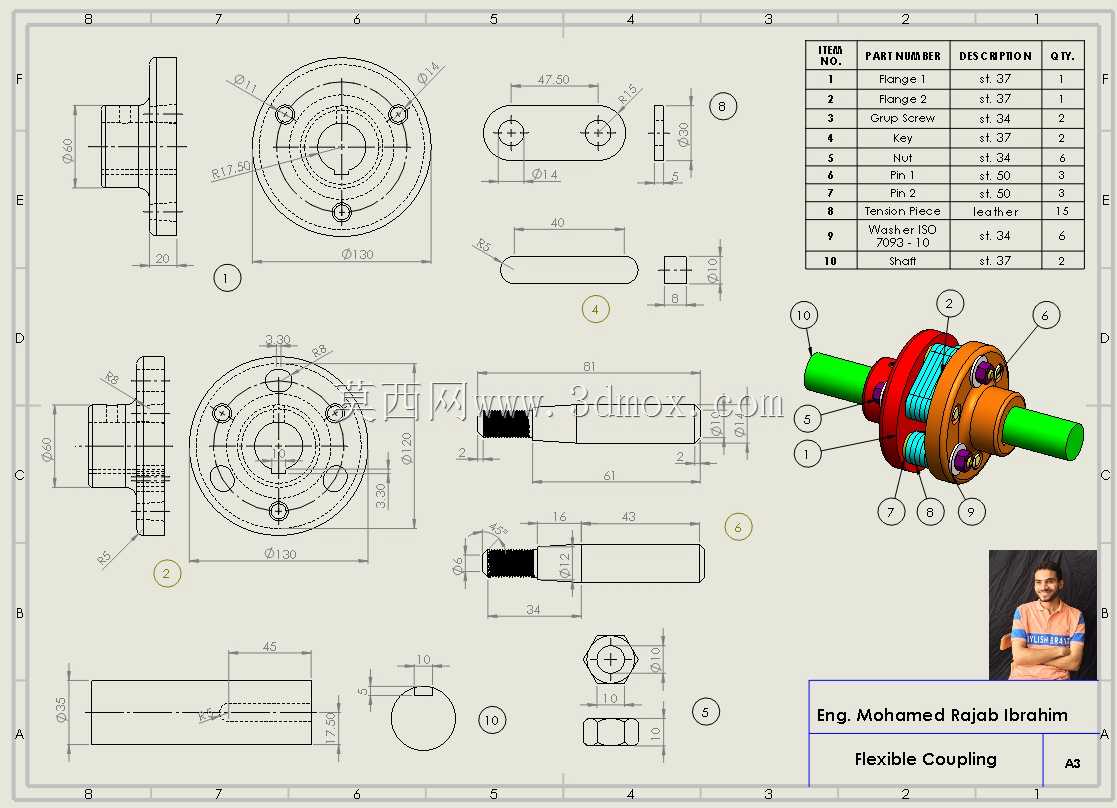

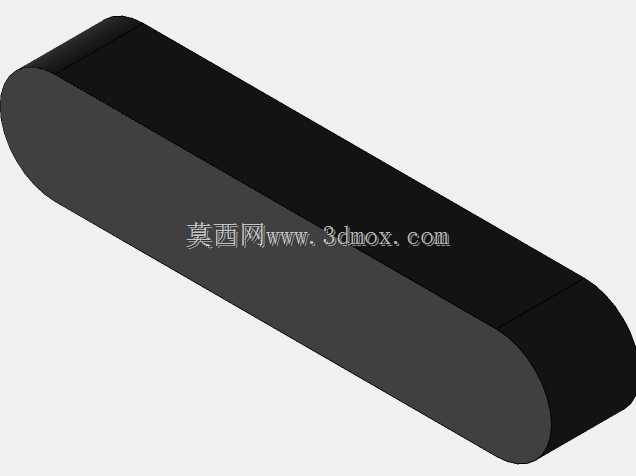

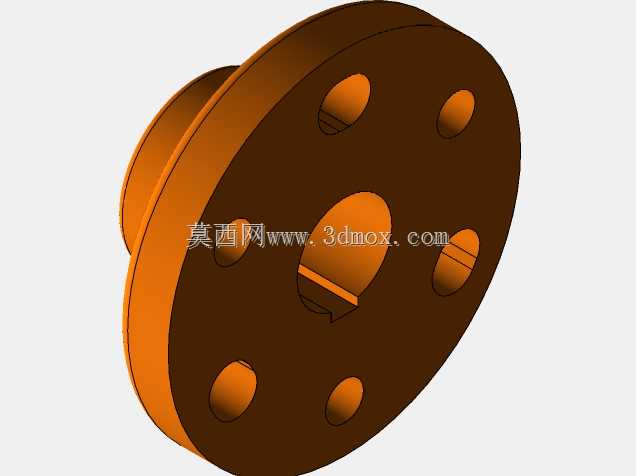

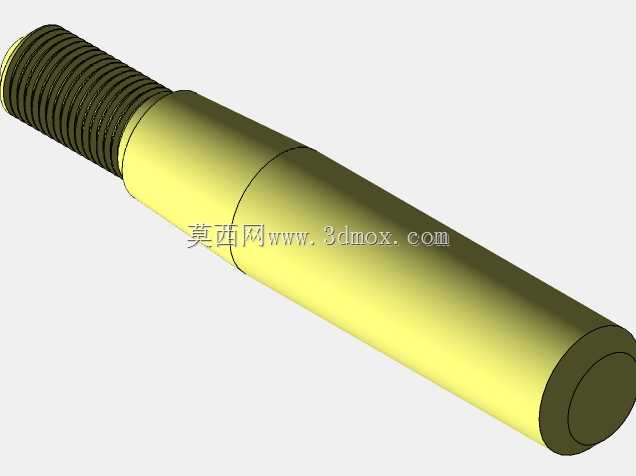

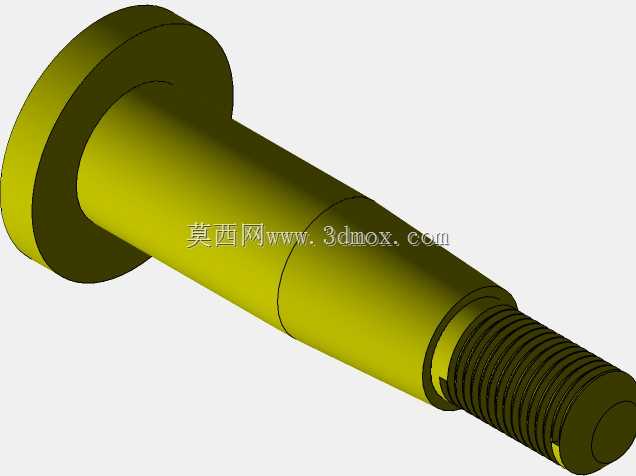

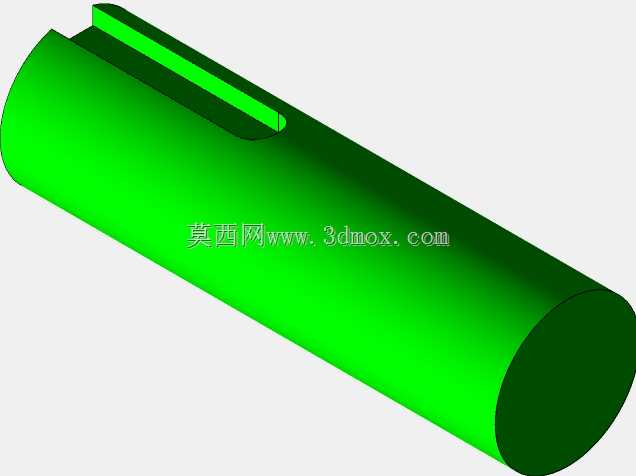

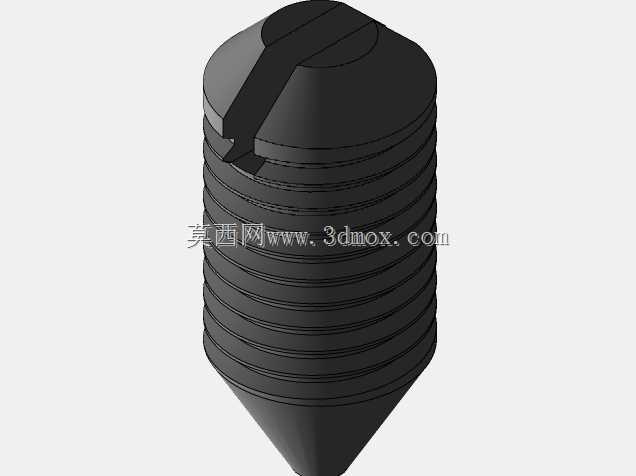

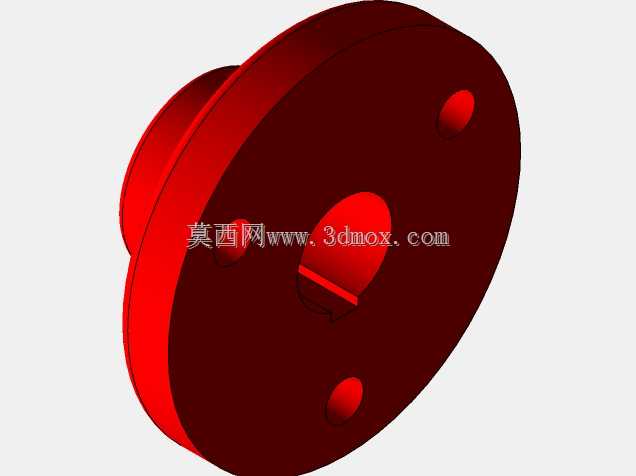

　　整套结构的零件拆分清晰，包含两个法兰主体、连接键、锁紧件、弹性销、缓冲套等独立零件，每个零件的尺寸标注完整，形位公差、配合精度都符合通用机械设计标准，不管是用于教学场景下的联轴器结构认知、测绘练习，还是用于实际设备改造时的选型参考、零件加工出图，都能直接对应到实际的工程需求，不需要做额外的结构补全或者尺寸换算。在三维建模过程中，所有零件的配合关系都按照实际装配约束设置，能直观演示联轴器的装配流程、补偿偏移的工作原理，帮助设计人员快速理解这类挠性传动部件的结构逻辑，在做轴系布局时合理预留安装空间、选择适配的连接规格。
