铰接式万向连接关节结构三维设计

　　这类铰接关节结构在工业传动、连杆机构、行走机构中应用极广，从工程机械的动臂连接、农用机械的悬挂拉杆，到自动化生产线的摆臂传动节点，都能见到同原理的结构身影。它的核心作用是在两个存在相对角度偏移的轴类部件之间，传递扭矩与拉压力，同时补偿安装过程中产生的同轴度误差，以及设备运行时因结构形变、震动带来的角度错位，避免刚性连接带来的应力集中问题，大幅降低连接部位的疲劳断裂风险。

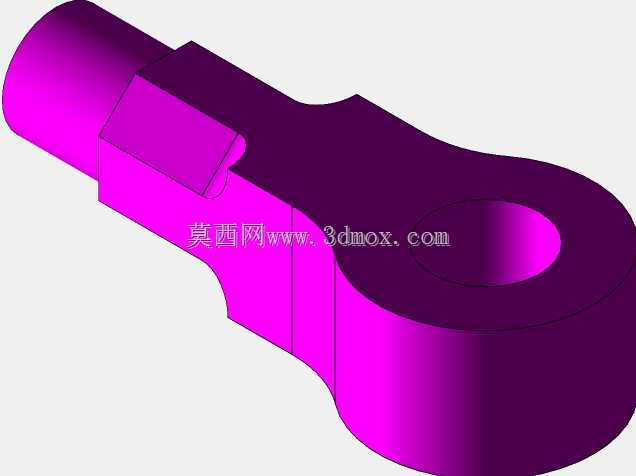

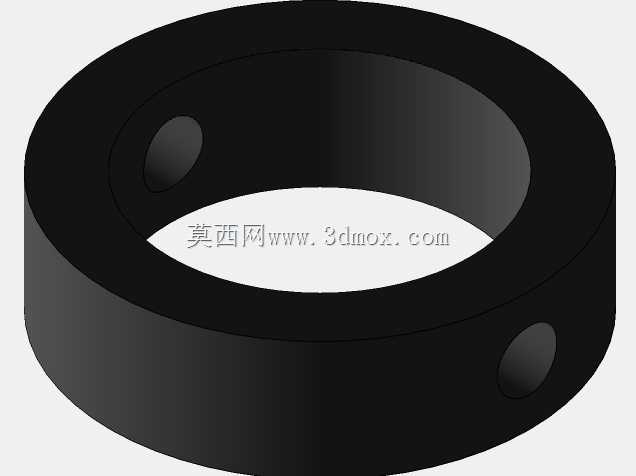

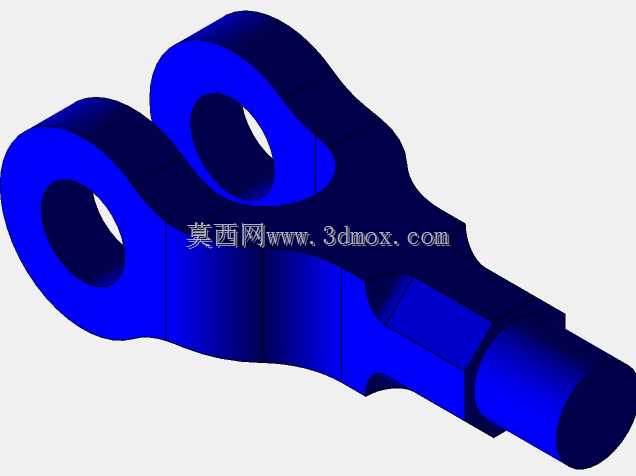

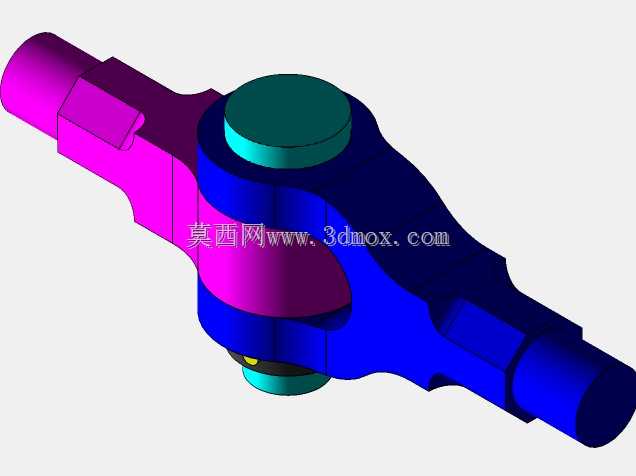

　　从结构设计逻辑来看，这个关节采用了对称式的双销轴铰接布局，中间的主体块作为核心承载基体，两侧伸出的轴段用于和外部连杆、传动臂做插接配合，轴段上预留的扁位结构是为了安装时做周向防转，避免连接后轴段与配合件发生相对转动，保证扭矩传递的稳定性。中间的圆形端盖是销轴的轴向限位结构，通过过盈配合或者小螺栓紧固的方式，把穿在主体内部的十字销轴牢牢固定在腔体内，防止销轴在往复摆动过程中轴向窜动脱出。销轴与主体安装孔之间预留了合理的配合间隙，既保证摆动时的灵活性，不会出现卡滞，又不会因为间隙过大导致传动时产生明显的冲击旷量。

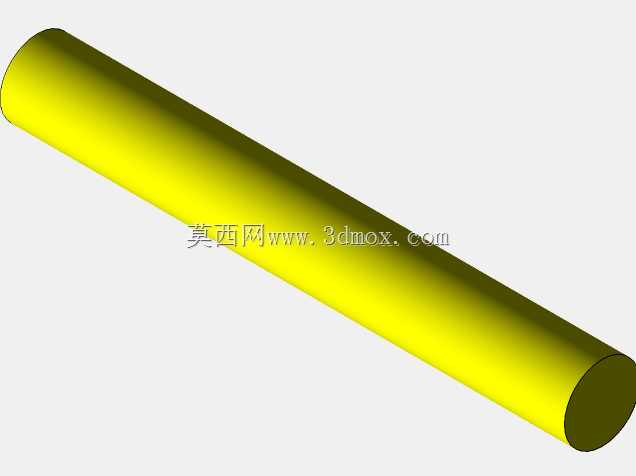

　　在安装边界的考量上，两侧轴段的直径、伸出长度是和配套的连杆内孔尺寸严格匹配的，设计时需要保证轴段插入配合件后，端面的贴合度满足承载要求，扁位的尺寸要和配合件上的防转槽完全契合，避免装配后出现应力集中的边角接触。中间主体部分的最大外径尺寸，决定了关节摆动时的最大允许摆角，设计时需要核算极限摆动角度下，主体边缘不会和两侧的连接部件发生运动干涉，通常这类关节的单方向摆角可以做到15到25度之间，能够覆盖绝大多数连杆传动的角度补偿需求。销轴的直径是根据整体结构的额定承载载荷计算得出的，需要满足最大拉压载荷、冲击载荷下的剪切强度要求，同时销轴表面通常会做淬火处理，提升表面硬度，降低长期往复摆动带来的磨损量，延长部件的整体使用寿命。

　　实际选型应用时，需要重点关注三个核心参数：一是关节的额定静载荷，要匹配所连接机构的最大出力，预留1.5倍以上的安全系数，避免过载导致销轴变形或者主体断裂；二是最大允许摆角，要满足机构全行程运动过程中的角度变化需求，不能出现运动到极限位置时关节被卡死的情况；三是连接轴段的配合公差，通常采用h7的公差等级，既保证装配时的便利性，又不会因为间隙过大导致传动精度下降。在日常维护场景中，这类关节的销轴位置通常会预留注油孔，方便定期加注润滑脂，减少铰接面的磨损，对于长期在粉尘、潮湿环境下运行的设备，还会在关节的铰接缝隙处加装防尘密封圈，避免外界的泥沙、水汽进入配合面，造成磨粒磨损或者锈蚀卡滞。

　　从建模逻辑来看，构建这个模型时首先要确定两侧轴段的同轴度基准，再以中间铰接点为中心构建主体的对称结构，销轴孔的位置需要严格保证与两侧轴段轴线的垂直度，否则会导致装配后摆动阻力过大，甚至出现别劲的情况。主体上的减重槽设计，是在保证结构强度的前提下，尽可能降低部件自身重量，减少运动过程中的惯性冲击，这对于高速往复运动的连杆机构来说尤为重要，能够有效降低驱动端的负载，提升机构的动态响应速度。端盖的尺寸要完全覆盖销轴的端面，同时边缘做倒角处理，避免装配时刮伤操作人员，也减少应力集中导致的端盖开裂风险。
