单缸往复式动力输出发动机结构设计

项目分类:发动机 发布时间:2022-01-04 ID:486124
  • 单缸往复式动力输出发动机结构设计
  • 单缸往复式动力输出发动机结构设计
  • 单缸往复式动力输出发动机结构设计
  • 单缸往复式动力输出发动机结构设计
  • 单缸往复式动力输出发动机结构设计
  • 单缸往复式动力输出发动机结构设计
  • 单缸往复式动力输出发动机结构设计
  • 单缸往复式动力输出发动机结构设计
  • 单缸往复式动力输出发动机结构设计

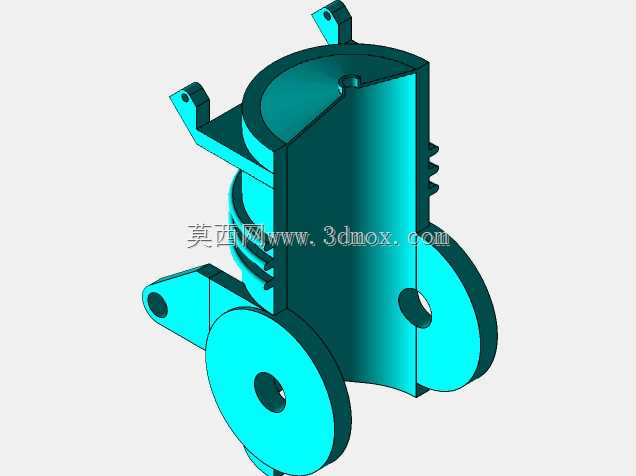

  这款动力装置的三维结构,完整还原了小型往复式内燃机的核心传动逻辑,在小型通用动力、园林机械、便携作业设备领域应用广泛,可作为微耕机、小型发电机组、便携抽水机组的核心动力源,适配需要持续稳定旋转动力输出的轻载作业场景。从结构布局来看,模型采用剖视展示方式,将缸体内腔、活塞组件、曲柄连杆机构、动力输出轴的配合关系完整呈现,缸体外侧预留的三个带安装孔的支耳,是整机与配套设备机架连接的核心接口,安装时需保证支耳贴合面与机架安装面的平面度公差不超过0.1mm,避免运行过程中因安装应力导致缸体变形,影响活塞往复运动的同轴度。动力输出轴从缸体下部两侧对称伸出,轴端加工有平键槽,可直接通过平键连接带轮、链轮等传动部件,

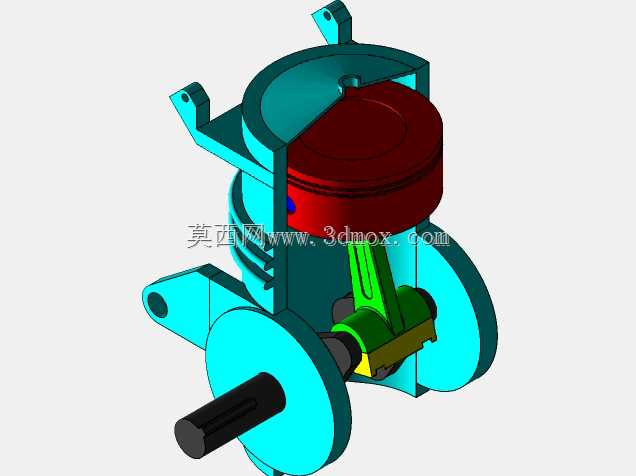

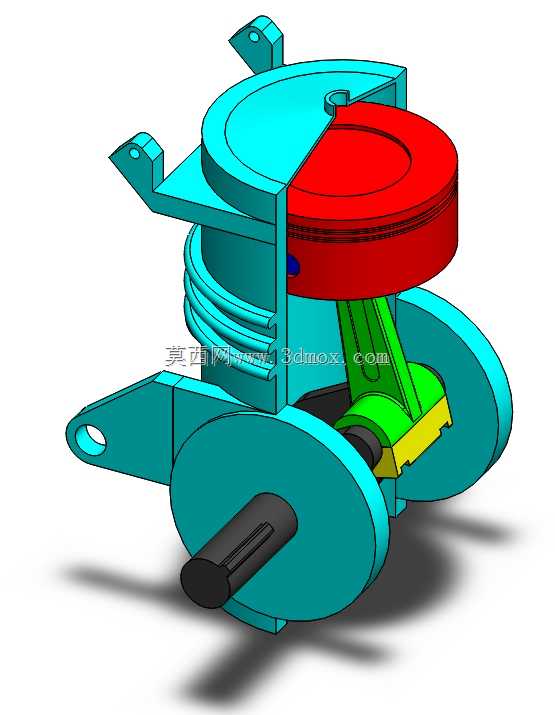

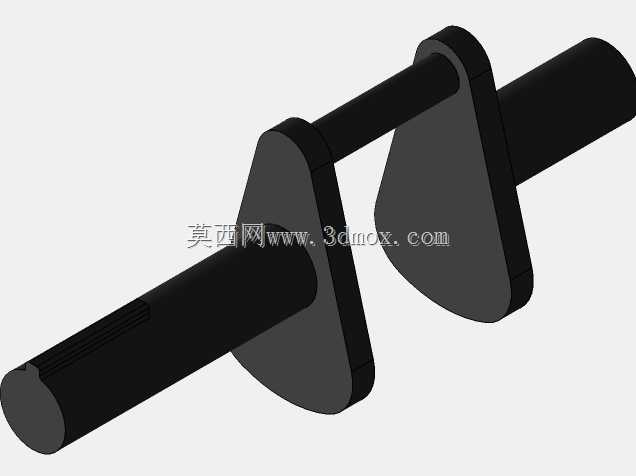

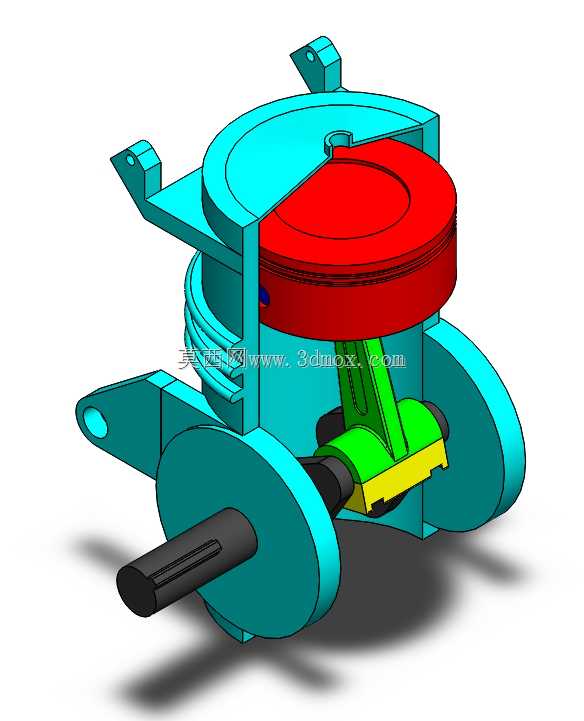

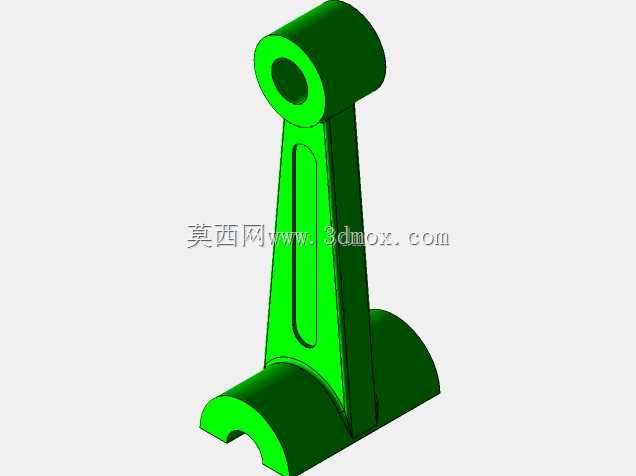

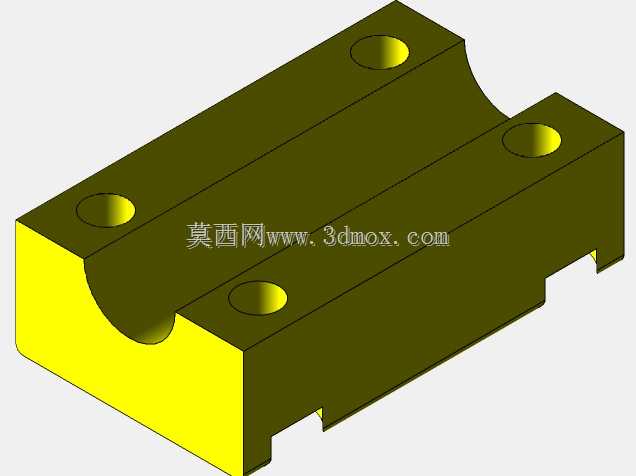

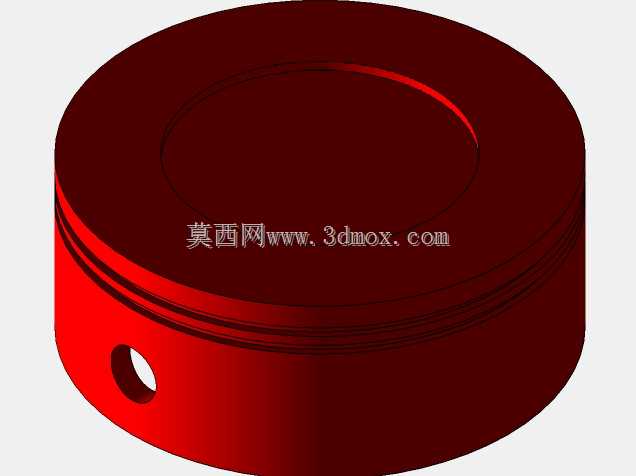

  输出轴的轴向定位依靠缸体两侧的支撑凸台完成,设计时预留了0.02-0.04mm的轴向间隙,避免热胀冷缩导致轴件卡滞。活塞部分采用圆盘式平顶结构,与缸体内壁的配合间隙控制在0.03-0.05mm区间,保证往复运动密封性的同时降低摩擦阻力,连杆采用偏心铰接结构,将活塞的直线往复运动转化为曲轴的旋转运动,曲轴的配重块与两侧轮盘集成设计,可抵消活塞往复运动产生的一阶惯性力,降低整机运行时的振动幅度。缸体上部的腔室为气门与燃烧室安装区域,剖视展示的红色区域为活塞上止点位置,此时燃烧室容积达到最小值,是压缩冲程的终点位置,设计时该位置的余隙高度控制在0.8-1.2mm,兼顾压缩比与活塞运动安全距离,避免活塞上行碰撞气门组件。

  外侧的散热鳍片沿缸体周向均匀分布,采用一体化铸造成型结构,可在风冷工况下快速导出缸内燃烧产生的热量,保证连续运行时缸体温度维持在合理区间,避免过热导致的润滑油失效、零件磨损加剧问题。从安装边界来看,整机的径向最大尺寸为输出轴两侧凸缘的外圆直径,轴向尺寸以上部安装支耳的最外端为边界,配套设备设计安装舱室时,需在缸体散热鳍片外侧预留至少15mm的通风间隙,保证冷却气流可顺利通过鳍片间隙带走热量,同时在输出轴连接传动部件的一侧预留足够的拆装空间,方便后期维护时拆卸带轮、更换密封件。这款结构的设计思路偏向轻量化与通用化,没有采用复杂的多缸布局,所有核心传动部件都集成在单体缸体内部,减少了外接管路与连接部件的数量,降低了整机故障概率,

  同时零件的加工工艺性较好,缸体、活塞、曲轴等核心零件都可采用常规铸造与机加工工艺完成生产,不需要特殊的加工设备,适合小批量量产与通用场景配套。在实际选型适配时,可根据配套设备的功率需求,调整缸径与活塞行程参数,匹配不同排量的动力输出,支耳的安装孔位也可根据机架结构做小幅调整,不需要改动核心传动结构即可适配不同的安装场景。模型中展示的各部件配合关系,可作为同类小型动力装置设计的参考,尤其是曲柄连杆机构的运动间隙设置、安装支耳的位置布局、散热结构的形态设计,都经过实际运行工况的验证,可直接复用在同类型产品的结构开发中,减少前期设计的验证成本,缩短产品开发周期。
