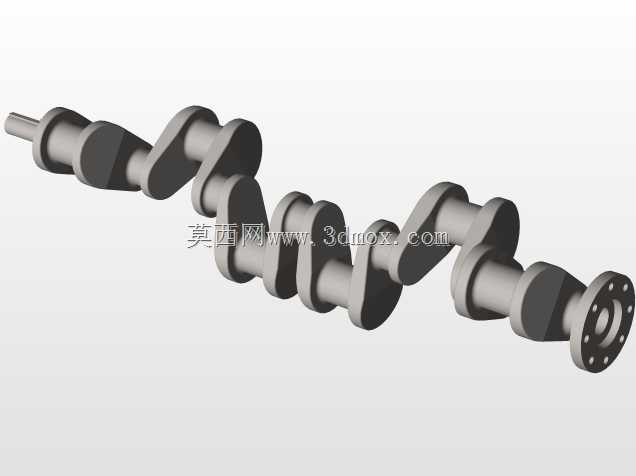

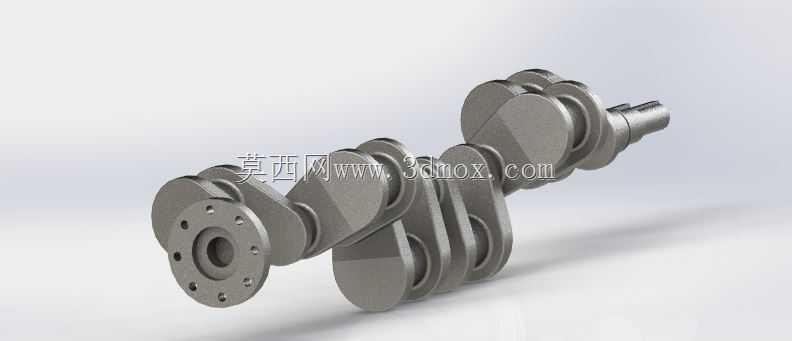

6.7柴油发动机曲轴结构设计

项目分类:发动机 发布时间:2022-01-04 ID:486102
  • 6.7柴油发动机曲轴结构设计
  • 6.7柴油发动机曲轴结构设计
  • 6.7柴油发动机曲轴结构设计

  避免应力集中导致的疲劳断裂问题。曲轴的自由端通常设计有齿轮安装位、皮带轮安装止口,用来驱动正时机构、机油泵、水泵以及前端附件轮系,功率输出端则设计有法兰连接结构,通过高精度螺栓与飞轮组件连接,保证扭矩传递的同轴度与连接刚度。在建模过程中,需要严格控制各主轴颈的同轴度公差,通常主轴颈的径向圆跳动公差要控制在0.02mm以内,连杆轴颈的轴线与主轴颈轴线的平行度公差不超过0.015mm每100mm长度,避免装配后出现轴瓦偏磨、运转卡滞的问题。曲轴上的平衡块设计是建模过程中需要重点考量的部分,每个曲柄臂对应的平衡块需要精确计算旋转质量与往复运动质量的平衡量,通过调整平衡块的外形轮廓与厚度,实现曲轴动平衡精度达到G2.5级以上,在商用车动力总成、工程机械动力单元、固定式柴油发电机组这类重载动力场景中,曲轴作为把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,其结构设计合理性直接决定了整机的可靠性、振动水平与服役寿命。6.7排量柴油发动机的曲轴,需要匹配直列六缸的发火顺序,通常采用1-5-3-6-2-4的发火间隔设计,保证每120度曲轴转角完成一次做功冲程,让动力输出的扭矩波动控制在合理区间,避免整机出现过大的扭转振动。从结构设计层面来看,这类曲轴采用整体锻造合金钢材质,主轴颈与连杆轴颈之间通过曲柄臂连接,每个连杆轴颈对应一组活塞连杆组件,轴颈表面经过高频淬火处理提升耐磨性能,同时在轴颈与曲柄臂的过渡位置设计有大圆角过渡结构,

  降低高转速运转下的轴承载荷与整机振动。油道设计是这类曲轴结构的核心细节,主轴颈与连杆轴颈之间设计有倾斜的贯通油道,来自主油道的压力润滑油通过这些内部油道输送到连杆轴颈表面,为连杆轴瓦提供持续的润滑与冷却,油道的进出口位置都设计有倒角,避免加工过程中产生的毛刺存留,同时油道的孔径需要满足润滑油流量要求,保证高负荷工况下轴瓦表面能够形成稳定的油膜。从安装边界来看,这类曲轴的主轴颈直径、连杆轴颈直径、各缸的行程尺寸都需要与缸体、连杆、活塞组件的尺寸链完全匹配,曲轴的轴向定位通常设置在中间主轴颈位置,通过止推片控制曲轴的轴向窜动量在0.1-0.3mm之间,既避免轴向间隙过大导致的齿轮啮合冲击,也防止间隙过小导致的热膨胀卡滞。

  在实际应用场景中,这类6.7排量柴油机曲轴需要承受最高160bar以上的燃烧爆发压力,每个做功冲程中连杆轴颈会承受来自连杆的交变冲击载荷,因此在建模时需要对曲柄臂、油道周边、圆角过渡位置做有限元强度校核,确保在最大爆发压力、最高转速工况下的应力水平低于材料的疲劳极限。曲轴后端的法兰连接面需要设计有定位销孔,保证飞轮安装的相位精度,同时法兰上的螺栓孔分布需要满足扭矩传递的强度要求,螺栓预紧力需要按照设计规范严格控制,避免运转过程中出现连接松动。前端的油封轴颈需要保证表面粗糙度达到Ra0.8以下,与前油封配合实现可靠密封,防止机油泄漏。对于三维建模从业者来说,搭建这类曲轴模型时,不能只做外形的曲面复刻,需要深入理解每个结构的工程意义:

  比如平衡块的外形不是随意的圆弧造型,而是经过动平衡计算后去除多余质量的优化结果;油道的倾斜角度不是随机设定,而是要兼顾加工工艺性与润滑油的流动阻力;轴颈表面的油孔位置需要避开轴瓦的主要承载区,防止油膜压力被破坏。在装配关系上,曲轴装入缸体主轴承座后,需要保证转动顺畅无卡滞,各轴颈与轴瓦的配合间隙控制在0.05-0.12mm之间,满足热膨胀后的间隙要求。这类曲轴的设计还需要考虑维修便利性,轴颈的尺寸设计要符合维修级别的磨削余量要求,允许在磨损后通过磨削轴颈、配用加大尺寸轴瓦的方式完成维修,延长部件的服役周期。在发电机组应用场景中,曲轴的输出端需要连接发电机转子,因此对曲轴的扭转振动特性有更高要求,通常需要在前端加装扭振减振器,抵消曲轴轴系的扭转共振,建模时需要预留减振器的安装位置与连接接口,保证减振器与曲轴的连接刚度满足减振要求。
