带爬楼轮组的电动代步轮椅结构设计

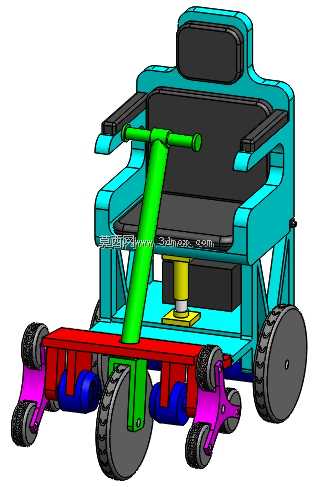

　　这款代步轮椅的结构设计，核心围绕行动障碍群体的全场景通行需求展开，区别于常规平地代步轮椅，其前置的多组行星轮结构，是针对无电梯老旧小区、户外台阶、路缘石等非平整通行场景做的专项适配，日常平地行驶时，前置轮组的大直径主轮接触地面，和后部两个大尺寸驱动轮配合，保证常规路面行驶的稳定性，转向通过前部操控杆联动转向机构实现，转向半径控制在较小范围，适配室内狭窄过道、电梯轿厢等小空间的转向需求。

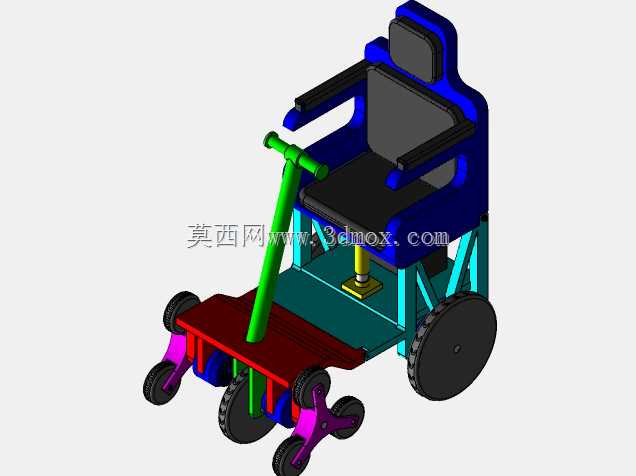

　　从结构布局来看，座椅部分采用高靠背加双侧扶手的设计，靠背预留了缓冲层安装空间，扶手高度符合人体坐姿的手臂放置高度，避免长时间乘坐的手臂疲劳，座椅下方的框架采用方管焊接式承载结构，内部预留了电池组、驱动电机、控制模块的安装空间，电池组放置在座椅下方重心最低的位置，有效降低整车重心，减少爬坡或者过坎时的侧翻风险，座椅下方还设置了升降支撑结构，可在停靠时伸出支撑脚，提升上下轮椅时的整车稳定性，避免停靠时的溜车风险。

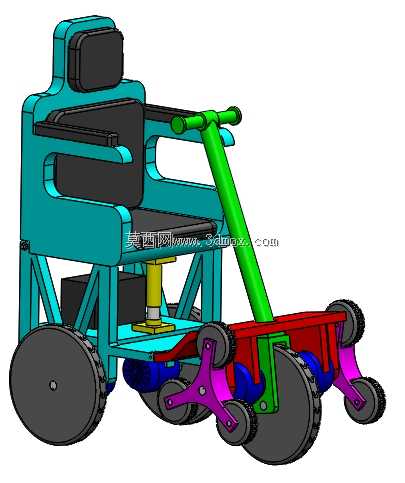

　　前部操控杆采用倾斜式布置，握持位置刚好对应乘坐者手臂自然前伸的高度，操控杆集成了行进、转向、制动的控制逻辑，乘坐者无需大幅抬臂即可完成所有操作，降低长时间操控的疲劳感。前置的爬楼轮组采用多小轮对称布置的行星结构，在接触台阶时，小轮会沿着台阶棱边滚动，带动轮组整体旋转，逐级完成台阶的爬升或者下降，轮组的连接支架采用高强度板材冲压成型，和前部车架通过销轴连接，保证轮组在遇到不平整路面时可以有一定的上下浮动量，缓冲路面冲击，提升乘坐舒适性。

　　后轮采用大直径宽胎面的实心轮设计，胎面做了防滑纹路处理，和驱动电机的输出轴直接连接，省去了额外的传动链条或者皮带结构，减少后期维护的点位，后轮的安装位置在座椅后部的两侧，轮距经过反复校核，保证在最大侧倾角度下不会发生侧翻，同时轮距宽度适配常规住宅的门洞宽度，不会出现进门卡滞的问题。

　　从安装边界来看，整车的宽度控制在常规室内门的通行宽度以内，长度方向在收起前置轮组的浮动结构后，可适配普通家用电梯的进深尺寸，座椅的离地高度符合常规餐桌、办公桌的高度，乘坐者无需额外调整高度即可直接在桌前就坐，扶手在需要时可向上翻起，方便乘坐者从侧面转移到床或者其他座椅上。车架的所有连接点位都做了圆角处理，避免尖锐棱角对乘坐者或者陪护人员造成磕碰，所有外露的传动结构都设置了防护盖板，防止衣物、手指卷入传动部件造成安全隐患。

　　在实际应用场景中，这款轮椅既可以满足社区内平地代步、超市购物、医院就诊等常规场景的使用需求，也可以应对老旧小区无电梯时的上下楼通行、户外公园的台阶路、人行道缘石等常规轮椅无法通行的场景，爬楼轮组的结构设计不需要额外的复杂传动切换，平地和爬楼模式可自动适配，不需要乘坐者手动切换模式，降低操作的学习成本。车架的整体承重经过结构校核，可满足不同体重乘坐者的使用需求，整车的重心分布经过多轮调整，在爬楼过程中重心始终保持在轮组的支撑面以内，避免爬楼过程中的后倾或者前倾风险。操控系统的走线全部隐藏在车架管材内部，既避免了线路外露造成的老化、剐蹭问题，也让整车外观更加简洁，减少卫生清理的死角。
