槽轮间歇传动机构装配结构设计

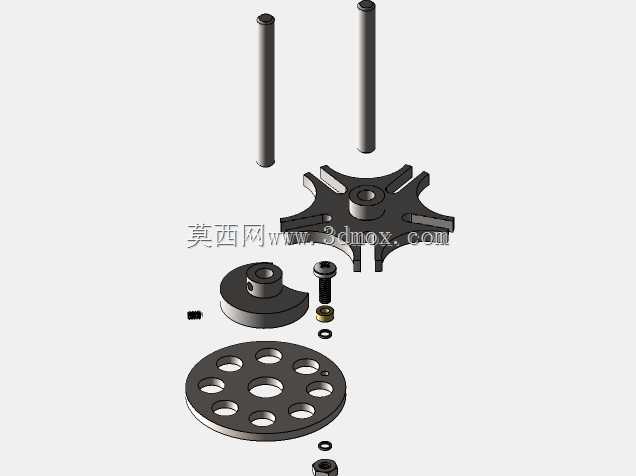

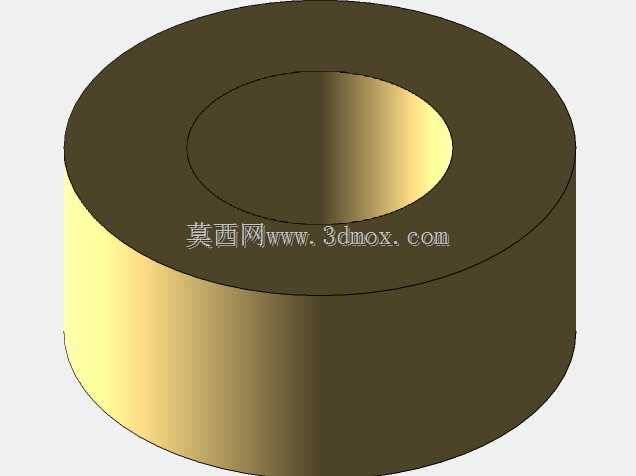

　　这套槽轮间歇传动结构，是自动化转位工位里最常用的经典间歇运动实现方案，常见于多工位转盘装配线、胶片放映机输片机构、包装机械的间歇送料工位、轻工机械的周期进给单元，核心作用是把驱动端的连续匀速旋转运动，转化为从动端的周期性间歇转位动作，每次转位完成后自带定位锁止特性，不需要额外加装独立的定位锁紧结构就能保证工位停留阶段的位置精度，相比凸轮分度器成本更低、结构更易加工维护，相比棘轮机构传动冲击更小、运行噪音更低，在中低速轻载的间歇传动场景里应用占比极高。从拆解的装配结构来看，整套机构主要由主动拨盘组件、六槽从动槽轮、锁止弧定位结构、支撑导柱、紧固件、定位垫片几个部分组成，主动拨盘上的圆柱拨销是动力传递的核心零件，

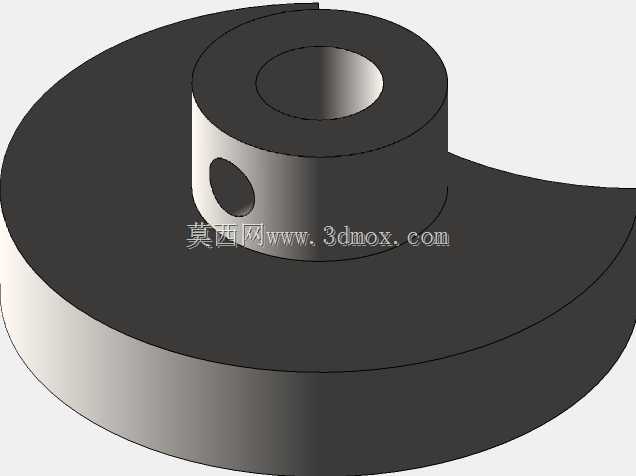

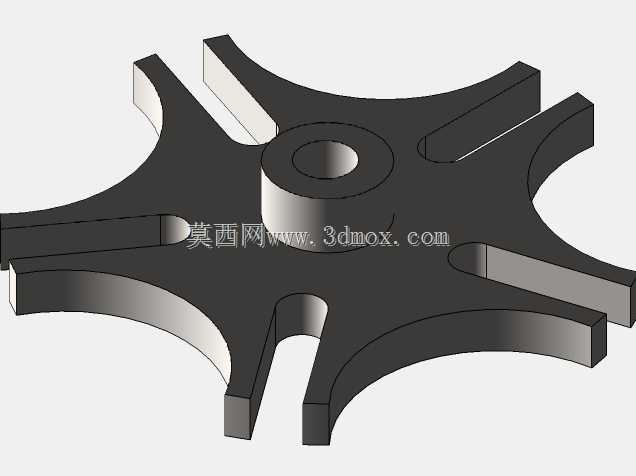

　　拨销进入槽轮的径向导槽时，会带动槽轮绕自身转轴旋转，当拨销脱离导槽的瞬间，主动拨盘上的内凹锁止弧会和槽轮外缘的外凸锁止弧完全贴合，此时槽轮被完全锁止无法转动，直到拨销再次进入下一个导槽，才会启动下一次转位动作，这套六槽结构对应的每次转位角度为60度，可适配六个等分工位的布局需求，若需要调整工位数量，只需要修改槽轮的槽数、主动拨销的数量和分布半径即可，不需要对整体支撑结构做大幅改动。设计这套结构的时候，首先要确认的是工位节拍要求，根据单次转位的时间和停留时间的比值，确定槽轮的槽数和拨销的布置形式，槽数越少，转位过程中的角加速度变化越大，传动冲击就越明显，槽数过多则会导致槽轮的整体直径变大，机构整体占用空间增加，

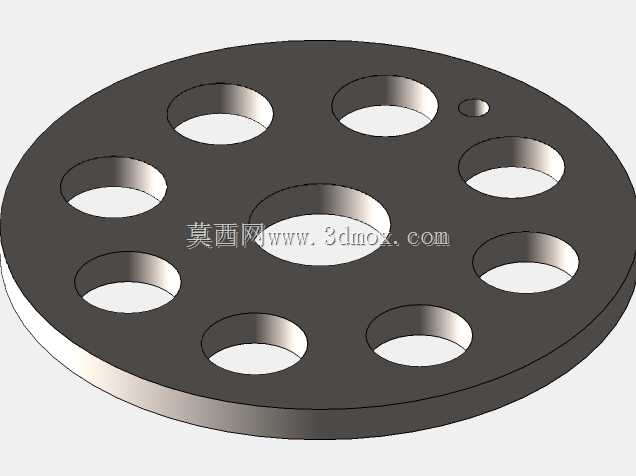

　　六槽的设计是兼顾传动平稳性和结构紧凑度的常用选择，适合每分钟30到60次转位的中低速工况。其次要重点校核拨销进入导槽瞬间的切入角度，必须保证拨销的运动方向和导槽的中心线方向相切，避免拨销进入导槽时出现刚性撞击，减少运行过程中的磨损和噪音，同时要严格控制锁止弧的配合间隙，间隙过大会导致锁止阶段槽轮出现窜动，影响工位定位精度，间隙过小则会出现锁止弧卡滞，导致机构运转卡顿甚至卡死。支撑部分的两根长导柱主要是用来安装机构的上防护盖板或者工位转盘的承载板，导柱的位置和槽轮、主动拨盘的转轴保持平行，安装时需要保证导柱的垂直度公差在0.02mm以内，避免后续安装承载板后出现偏载，导致转轴承受额外的径向力，缩短轴承的使用寿命。

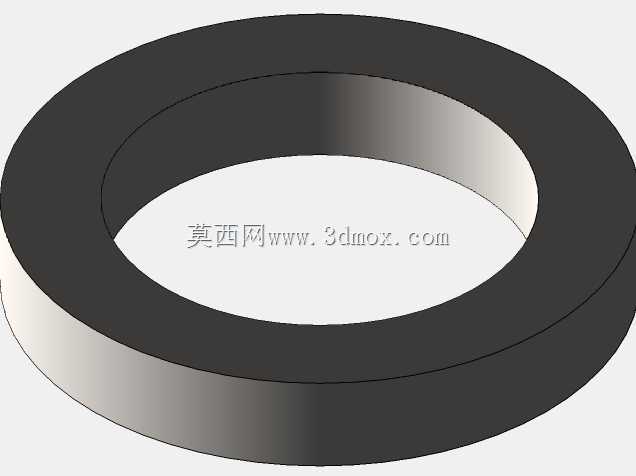

　　紧固件采用内六角圆柱头螺钉配合平垫片、防松垫片的组合，因为间歇传动过程中会存在周期性的冲击振动，防松垫片可以避免长期运行后螺钉出现松动，保证机构的装配精度不会随运行时间增加出现衰减。从安装边界来看，整套机构的底座安装孔位按照标准的传动单元安装尺寸设计，槽轮的中心输出轴可以直接连接工位转盘或者送料辊，不需要额外加装联轴器，主动拨盘的输入轴可以直接连接减速电机的输出端，整体的轴向尺寸紧凑，不需要预留过大的安装空间，适合集成在各类中小型自动化设备的内部。在实际选型应用的时候，要注意这套结构的承载上限，因为槽轮的导槽和拨销之间是滑动摩擦接触，长期高速重载运行会导致拨销和导槽的磨损加快，所以这套结构更适合中低速、轻载的间歇传动场景，如果是高速重载的工况，就需要对拨销和导槽做表面硬化处理，或者加装滚针轴承把滑动摩擦转化为滚动摩擦，降低磨损速率。另外在装配的时候，要保证主动拨盘和从动槽轮的端面在同一平面内，轴向错位量不能超过0.1mm，否则会导致拨销和导槽的接触面积变小，局部应力过大，出现拨销断裂或者导槽变形的问题。锁止弧的加工精度是整套机构的核心控制项，加工时要保证锁止弧的圆心和对应转轴的同轴度公差在0.01mm以内，否则会出现锁止阶段卡滞或者锁止失效的问题，直接影响机构的正常运行。
