铰接式金属减震安装支架结构设计

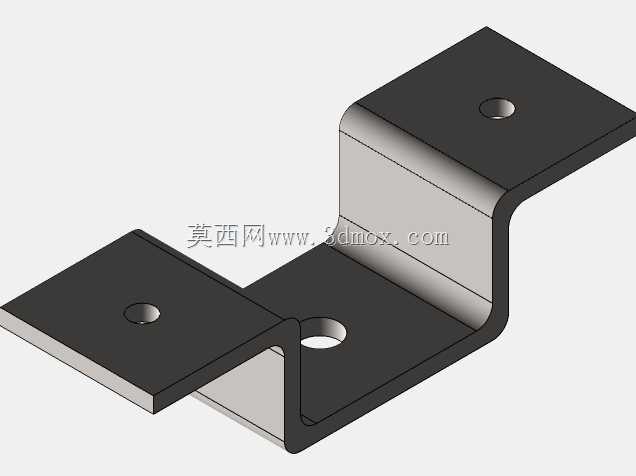

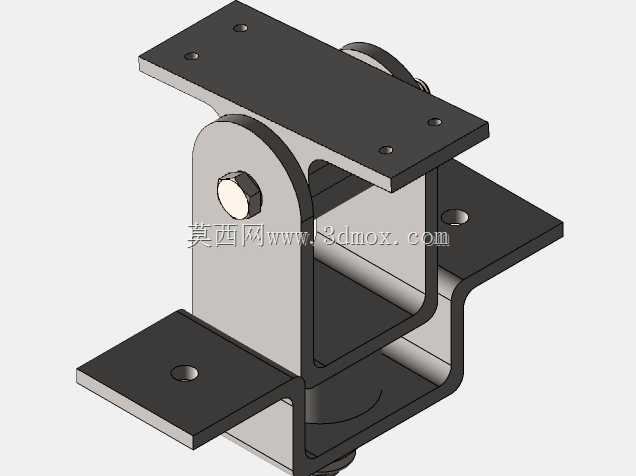

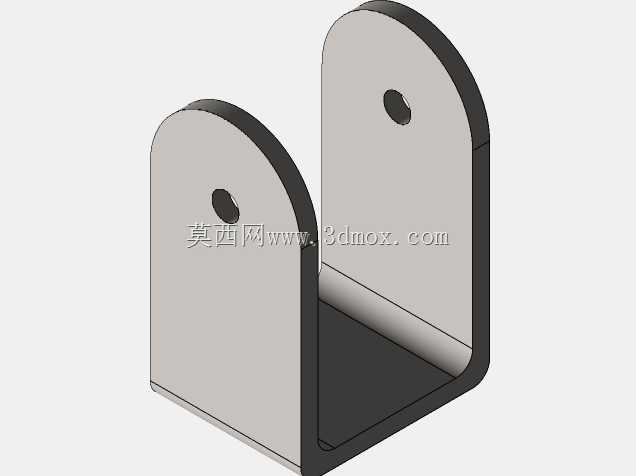

　　在各类需要隔振缓冲的机电设备、动力机组、输送线体安装场景中，这类铰接式减震安装支架是承担动载荷隔离、位移补偿的核心连接构件，区别于固定式刚性安装座，它通过中间的铰接销轴结构，允许上下安装面之间存在小角度的相对转动，避免设备运行过程中产生的振动冲击直接以硬连接形式传递到安装基础，同时也能补偿安装面之间的平面度误差，减少装配过程中的强制应力残留。从结构设计逻辑来看，该支架采用上下双层折弯安装板配合单侧铰接立板的布局，上层安装板设置四个均匀分布的螺栓过孔，用于固定待减震的设备本体，孔位间距按照常见小型动力单元的安装孔距匹配，下层安装板设置两个对称的螺栓过孔，用于将整个支架固定在设备基座或地面基础上，

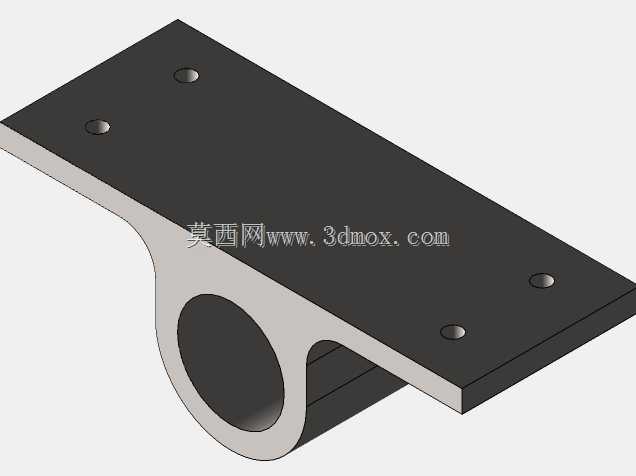

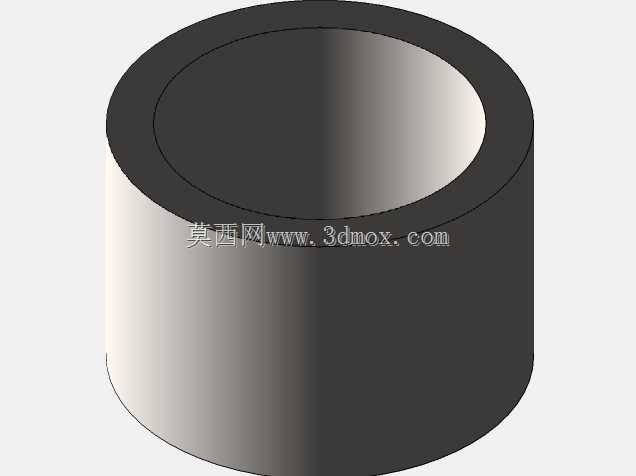

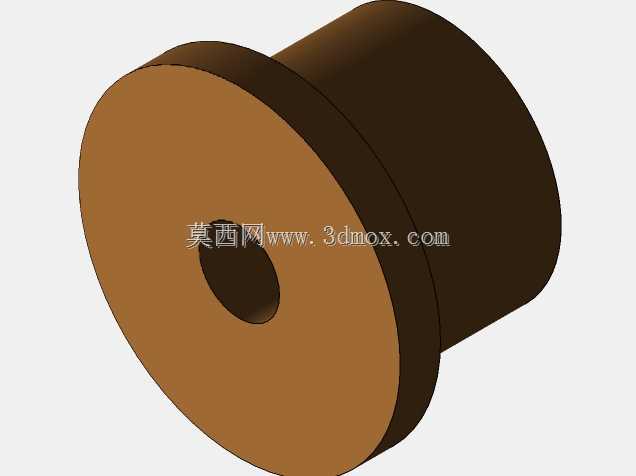

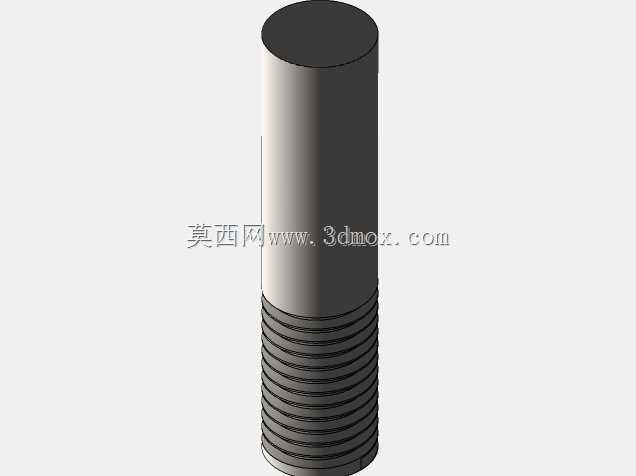

　　单侧的铰接立板通过带防松结构的销轴与上层安装板的耳板结构连接，销轴端部采用六角头挡边结构，既保证铰接转动的灵活性，又能防止销轴在长期振动工况下脱出。在实际应用场景中，这类支架常配套弹性阻尼垫使用，铰接结构的存在可以避免弹性垫在承受偏载时出现局部过度压缩的问题，当设备运行产生横向或纵向的冲击载荷时，铰接点的小幅转动可以先卸掉一部分角度方向的冲击力，再配合接触面之间加装的减震垫完成剩余振动能量的吸收，相比全刚性的连接支架，它能有效降低设备运行时的结构噪音传递，延长设备内部精密元器件的使用寿命，也能减少安装基础的疲劳损伤。从安装边界来看，该支架的整体外轮廓尺寸适配小型工业设备的安装空间，上下安装板的折弯高度预留了足够的减震垫安装空间，

　　不会出现安装后减震垫被过度挤压失去缓冲能力的问题，铰接立板的厚度经过载荷校核，能够承受额定载荷下的剪切力与弯矩，安装板上的螺栓过孔直径匹配常用的安装螺栓规格，装配时不需要额外扩孔或改制，安装板的折弯圆角按照钣金加工的常规工艺参数设计，避免折弯处出现应力集中导致的开裂问题，所有板件的边缘都做了去毛刺处理，装配过程中不会划伤操作人员或配套的减震元件。在设计过程中，需要重点考虑铰接点的配合间隙，间隙过大会导致支架整体晃动量超标，设备运行时出现额外的异响，间隙过小则会导致铰接转动卡滞，无法起到角度补偿的作用，因此销轴与耳板孔的配合选用间隙配合公差，既保证转动灵活，又控制横向窜动量在允许范围内；上下安装板的平面度公差也需要明确要求，

　　避免安装时出现螺栓拧紧后支架产生附加变形，长期在交变载荷下出现焊缝或板件开裂的问题。这类支架不需要复杂的加工工艺，所有板件都可以通过钣金切割、折弯、焊接工序完成，加工成本低，结构可靠性高，适合批量应用在各类需要隔振安装的中小型工业设备上，比如小型风机、水泵、发电机组、输送线驱动单元等场景，能够在不占用过多安装空间的前提下，有效提升设备安装后的运行稳定性，降低振动带来的各类故障概率。
