正交传动锥齿轮啮合总成结构设计

　　这套锥齿轮啮合结构，核心解决的是相交轴之间的旋转动力传递需求，在各类需要变向传动的机械设备中应用极广，从中小型机床的进给传动箱、农用机械的动力分动结构，到轻工设备的动力换向机构、输送线的转角传动单元，都能见到这类结构的实际落地。不同于平行轴传动的圆柱齿轮，锥齿轮的轮齿分布在截锥面上，啮合过程中两个齿轮的轴线呈固定夹角，这套结构采用的是机械领域最常用的90度正交布置，能够直接将输入轴的水平旋转动力转换为垂直方向的输出，省去了额外的变向传动构件，有效压缩传动单元的整体占用空间。

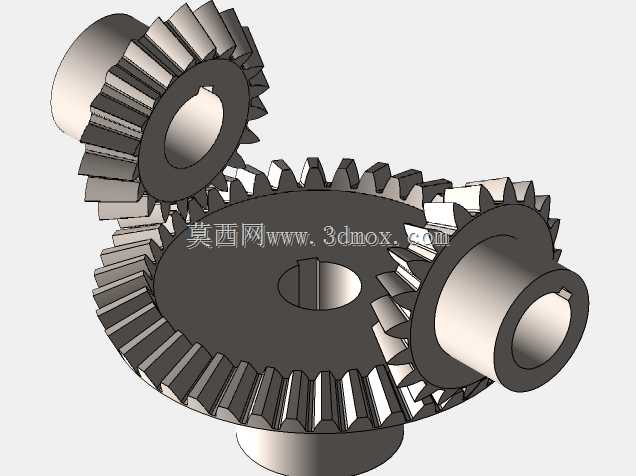

　　从实际功能特性来看，这套总成包含三个不同齿数的锥齿轮，既可以实现单输入双输出的分动功能，也能通过不同的齿数匹配，实现不同支路的传动比调整，满足同一动力源驱动两个不同转速执行端的需求。轮齿采用直齿锥齿形，加工工艺成熟，装配调整难度低于螺旋锥齿轮，适合中低速、载荷平稳的传动场景，啮合过程中齿面接触为线接触，承载能力高于同模数的交错轴斜齿轮，传动效率可以稳定保持在95%以上，日常维护仅需定期补充润滑脂即可，运维成本较低。

　　设计过程中首先要确定的是安装距参数，每个锥齿轮的定位轴肩到节锥顶点的距离必须严格控制公差，否则装配后会出现轮齿啮合偏载，要么齿面一端接触应力过大过早磨损，要么啮合间隙过大导致传动回程超差、换向冲击明显。三个齿轮的节锥顶点必须交汇于同一点，这是锥齿轮正确啮合的核心前提，建模过程中需要先搭建轴线的空间约束，确保两两轴线的交点完全重合，再基于分锥角参数生成单个轮齿，通过阵列完成齿圈构建，最后校验啮合过程中的齿侧间隙与齿面接触印痕，避免出现运动干涉。

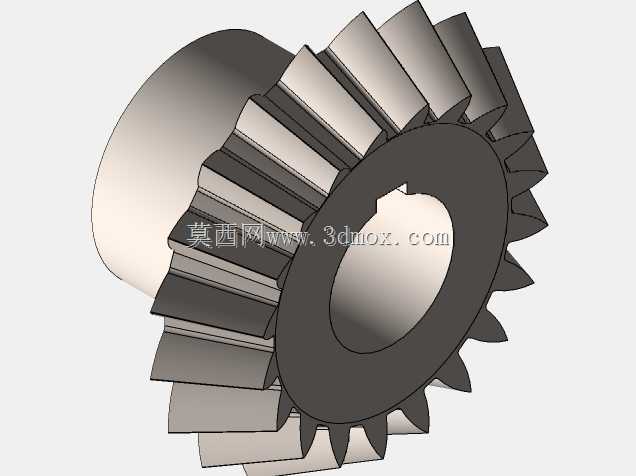

　　从安装边界来看，每个齿轮都设计了带键槽的轴孔结构，能够通过平键与传动轴实现周向固定，传递额定扭矩，轮毂部分的长度经过匹配设计，既保证与轴的配合长度足够，避免轴孔配合面压溃，也不会因为轮毂过长导致相邻构件安装空间不足。齿轮背部的定位端面与轴孔保持严格的垂直度公差，装配时可以直接贴紧轴上的定位轴肩，不需要额外调整轴向位置，降低现场装配的调试难度。齿宽参数选取为节锥母线长度的三分之一左右，既保证足够的齿面接触面积承载，也避免齿宽过大导致小端轮齿齿顶过尖，降低加工过程中的断刀风险，同时减少轮齿小端的参与啮合比例，降低因为加工误差带来的啮合冲击。

　　实际选型应用时，需要根据输入端的额定转速、传递扭矩，核算轮齿的接触疲劳强度与弯曲疲劳强度，匹配对应的模数与齿面硬度，对于启停频繁、有冲击载荷的场景，还可以在现有结构基础上调整齿顶修缘参数，降低啮合切入时的冲击。这套结构的安装中心距完全由分锥角与分度圆直径决定，设计传动箱壳体时需要严格保证两个安装轴承孔的轴线夹角与中心高公差，否则即使齿轮加工精度达标，也无法实现平稳啮合。日常运维中需要重点检查齿面的接触印痕，如果出现接触位置偏向轮齿大端或者小端的情况，需要通过调整轴承处的调整垫片厚度，微调齿轮的轴向位置，让接触印痕稳定在齿面中部区域，延长齿轮的整体使用寿命。
