内燃机活塞连杆组件装配结构设计

　　这套活塞连杆组件是往复式动力机械的核心运动转换部件，广泛应用在车用内燃机、小型通用汽油机、空压机等需要将直线往复运动与旋转运动相互转换的设备中，直接决定了动力输出的平顺性与整机可靠性。在实际工况里，活塞直接承接燃烧室内燃气爆发产生的高压推力，通过活塞销将力传递给连杆，再由连杆驱动曲轴旋转完成动力输出，整套组件长期工作在高温、高压、高交变载荷的环境下，设计时需要同时兼顾强度、轻量化、运动精度与摩擦损耗控制。

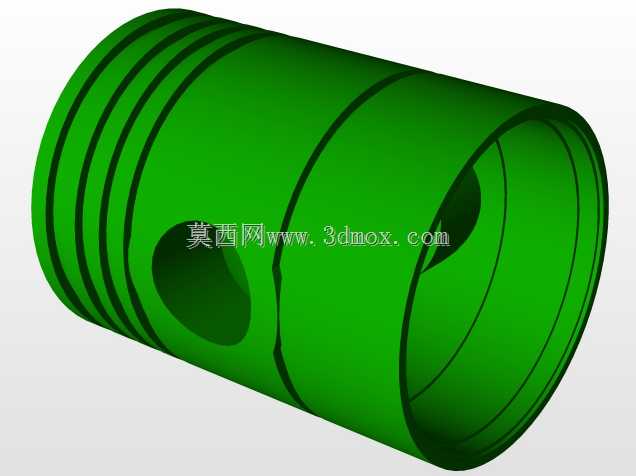

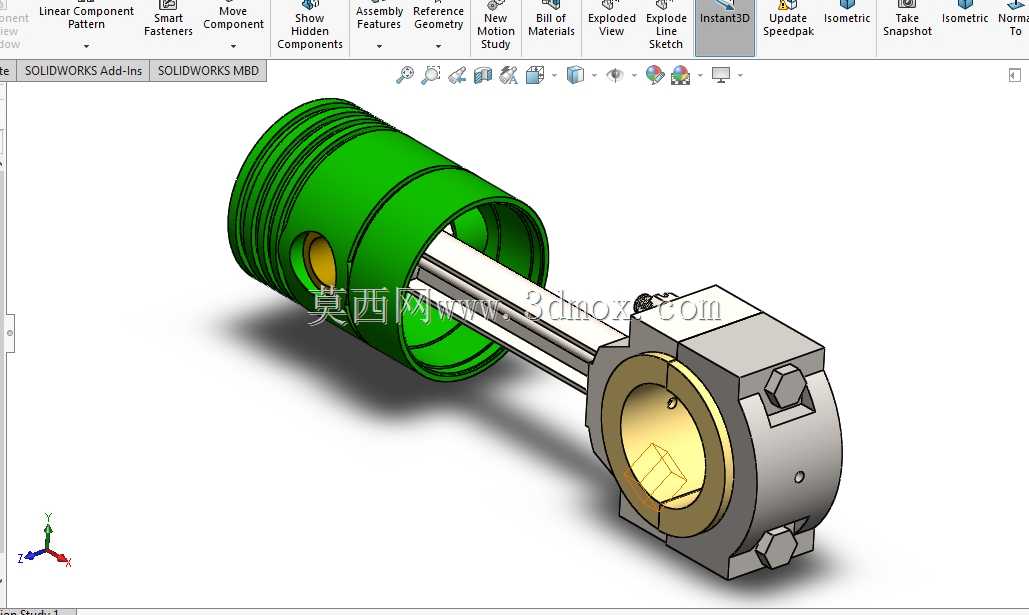

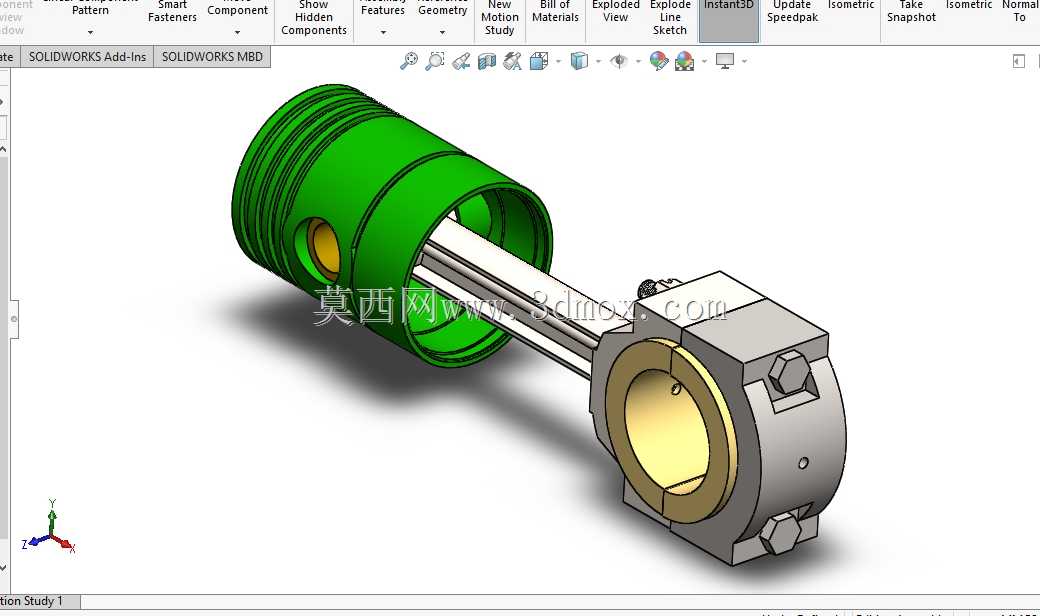

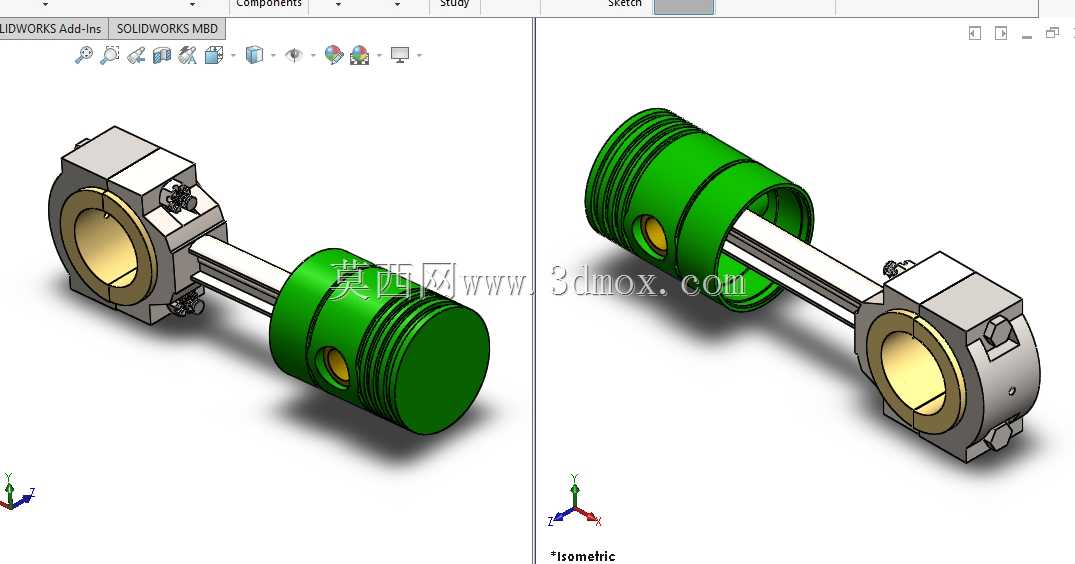

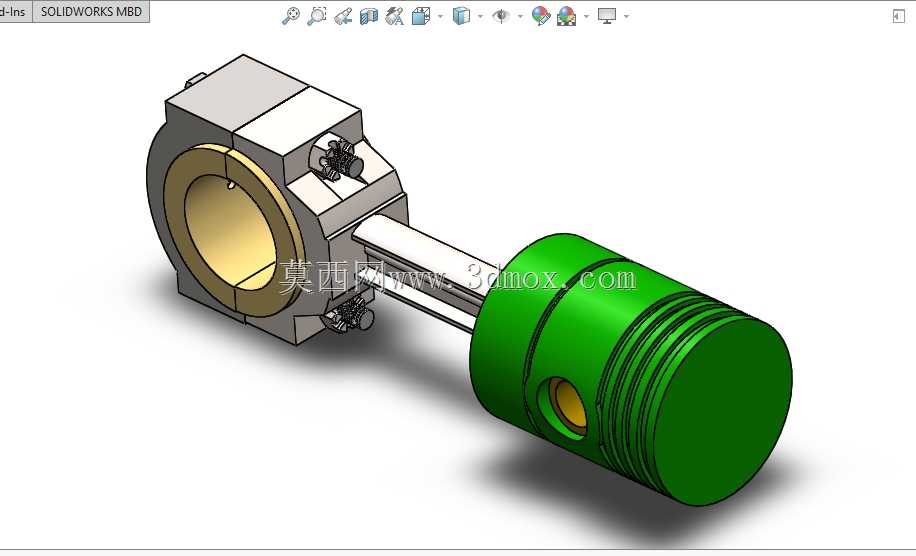

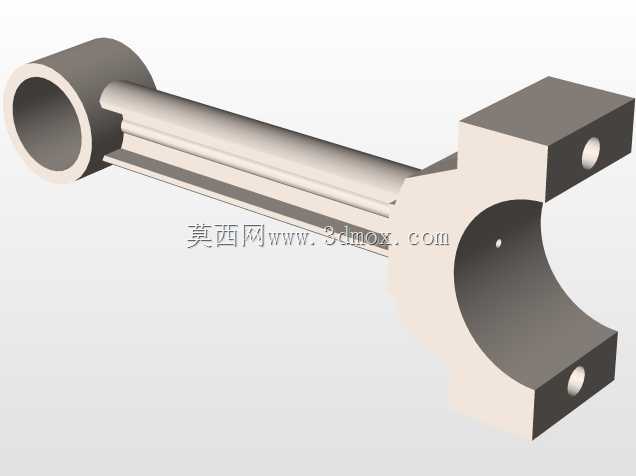

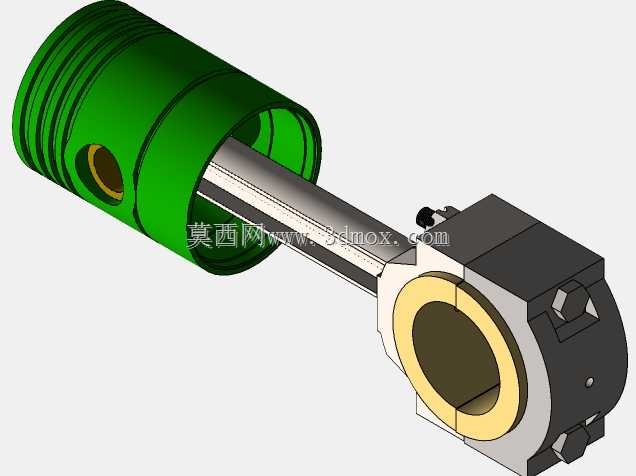

　　从结构设计逻辑来看，活塞部分采用了典型的筒式结构，头部预留了多道环槽，用来安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞裙部设计为适配气缸内径的圆柱面，工作时在气缸内做往复导向，承受侧推力的同时保证运动轨迹不发生偏斜，活塞销座处做了局部加厚处理，用来分散活塞销传递的集中载荷，避免应力集中导致的销座开裂。连杆部分采用分体式大头设计，大头端通过连杆螺栓与连杆盖紧固，贴合面做了精准的定位结构，保证装配后大头孔的圆度与圆柱度，大头内孔用来安装轴瓦与曲轴的连杆轴颈配合，小头端则通过活塞销与活塞连接，杆身采用了工字形截面，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力。

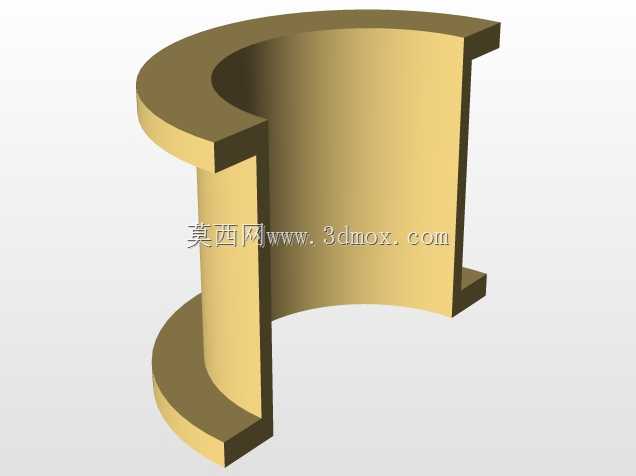

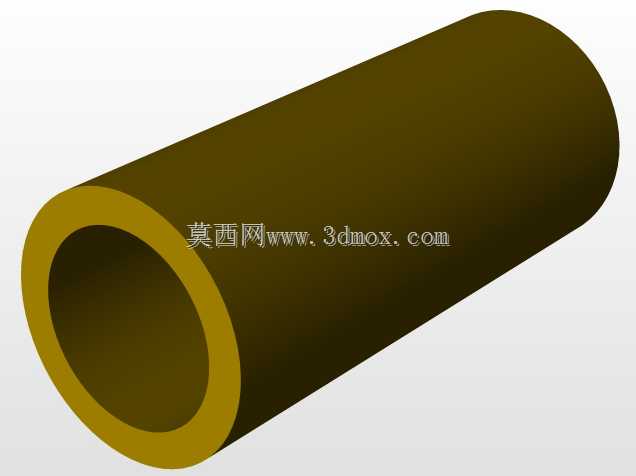

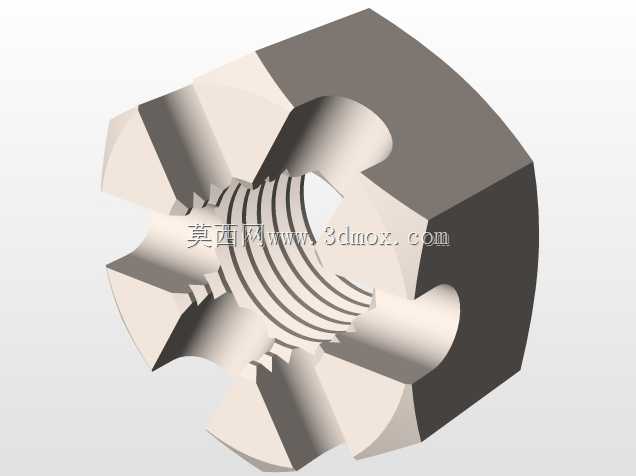

　　在安装边界与尺寸匹配上，活塞的外径需要与对应气缸的内径保持高精度的间隙配合，间隙值需要根据工作温度、材料热膨胀系数精准计算，间隙过小会导致热态下活塞卡缸，间隙过大则会出现敲缸、密封失效的问题。活塞上的环槽宽度、深度需要与配套的活塞环尺寸完全匹配，保证环在槽内可以正常浮动，同时不会出现过大的窜气量。连杆大小头的中心距是核心安装参数，直接决定了发动机的冲程长度，进而影响整机的排量与压缩比，大头孔的直径需要与对应曲轴的连杆轴颈尺寸匹配，轴瓦的壁厚、油槽位置需要保证润滑油可以顺利进入摩擦面形成油膜，小头孔内通常会压装铜套，减少活塞销与连杆小头的磨损，连杆螺栓的预紧力需要严格按照工艺要求控制，避免工作中出现连杆盖松脱引发的严重设备故障。

　　从实际应用场景来看，这套组件的设计需要充分考虑不同工况下的受力变化，在做功行程中活塞承受瞬间的爆发压力，连杆会受到压缩载荷，在排气行程接近上止点时，往复惯性力会让连杆受到拉伸载荷，交变的载荷要求组件材料必须具备足够的疲劳强度，活塞通常采用铝合金材料兼顾轻量化与导热性，连杆则多采用调质合金钢锻造加工，保证强度与韧性的匹配。装配过程中需要对活塞连杆组进行重量分组，同一台设备上的各缸活塞连杆组件重量差需要控制在极小的范围内，避免运转时产生过大的不平衡振动，影响整机的运行平稳性与使用寿命。在建模过程中，所有配合面的公差、运动副的间隙都需要按照实际工艺要求设定，才能真实模拟组件的实际运动状态，为后续的运动仿真、有限元强度分析提供准确的模型基础。
