美式橄榄球曲面外观结构三维设计

　　在运动器材的结构设计领域，球类产品的曲面建模一直是曲面造型能力的典型练手项目，同时也能为文创衍生、运动周边产品的结构开发提供可复用的建模思路。这款美式橄榄球的三维设计，完全还原了真实赛事用球的外形特征，整体采用椭球回转曲面作为基础基体，长轴与短轴的比例严格遵循职业赛事用球的尺寸规范，长轴方向的两端做了渐进式的收弧处理，避免曲面过渡处出现曲率突变，保证握持时的贴合手感。

　　从实际应用场景来看，这个模型既可以作为SolidWorks曲面建模的教学练习案例，帮助初学者掌握放样曲面、曲面缝合、加厚等核心命令的使用逻辑，也可以直接用于运动周边产品的开发，比如定制化纪念橄榄球、文创摆件、运动主题展示道具的结构设计，甚至可以作为充气类球类产品的结构验证基础模型，通过调整曲面加厚参数、材质属性，模拟不同皮质、充气压力下的球体形变特性。

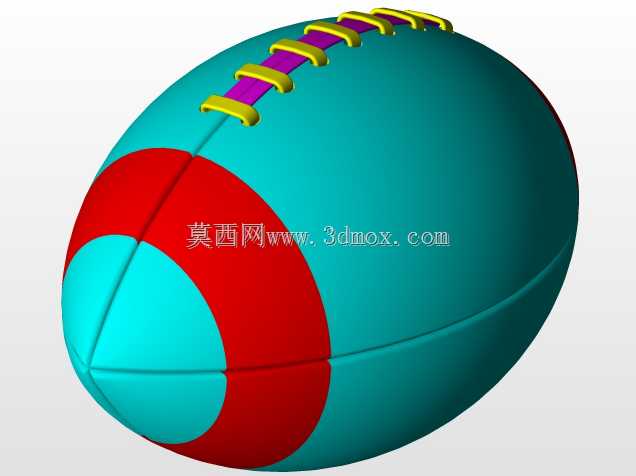

　　设计过程中没有采用简单的椭球拉伸命令直接生成基体，而是先通过多个基准面绘制不同位置的截面轮廓线，从球的中部到两端依次设置截面的长短轴参数，保证曲面过渡的顺滑度，避免出现斑马纹分析下的曲面折痕。球体表面的红色环带采用曲面分割的方式处理，先在基础曲面上绘制环带的闭合轮廓，通过分割线命令将曲面拆分后单独赋予外观属性，不需要额外做凸台特征，保证整个外表面的连续性，不会出现台阶影响后续的渲染或者3D打印处理。

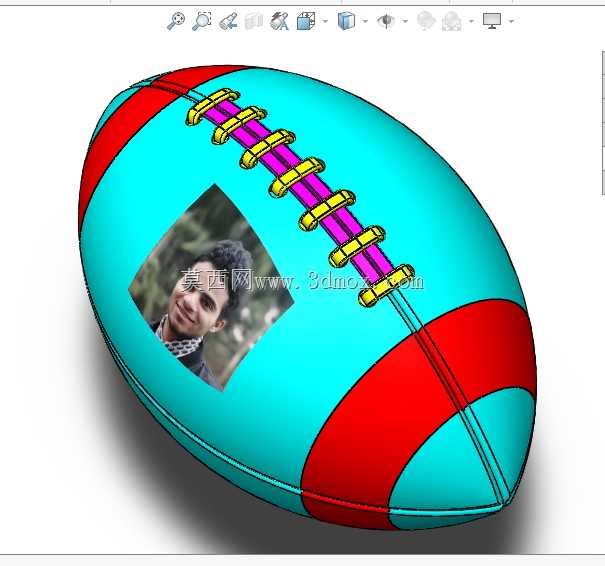

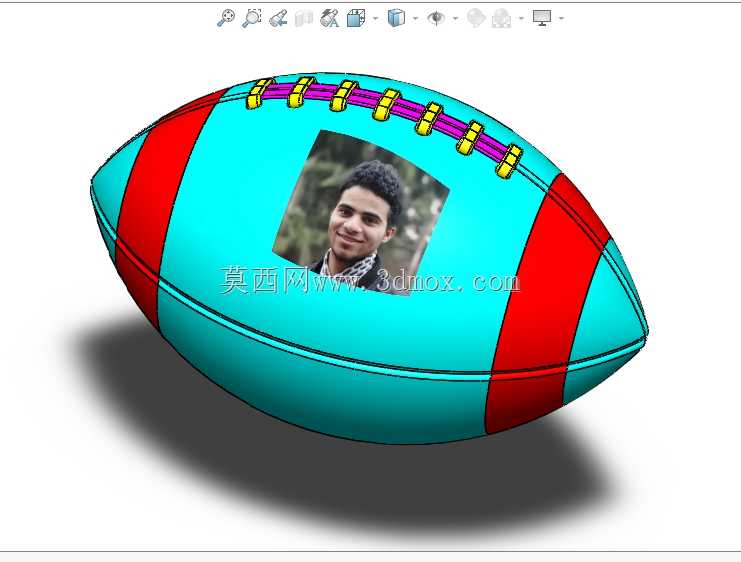

　　球体中部的缝合系带结构是整个建模的细节重点，没有采用贴图的方式偷懒，而是单独构建了每一段系带的实体特征：先在球体对应位置绘制系带的走向路径，通过扫描命令生成系带的基础基体，相邻系带之间的交叉穿缝结构做了微小的凸起处理，还原真实皮质橄榄球系带的堆叠质感，系带的紫色与黄色配色分区也通过曲面分割完成，保证细节部分的外观还原度。球体表面预留的方形平面区域，是为了方便后续定制图案、logo的贴图映射，避免直接在曲面上贴图出现的拉伸变形问题，这个平面区域的边界做了曲率连续的过渡处理，和周边球面完全顺滑衔接，不会出现突兀的平面边界。

　　从安装与使用边界来看，如果将这个模型用于3D打印制作展示摆件，只需要将曲面加厚到1.5-2mm即可，不需要额外添加支撑结构，因为整个外表面没有倒扣或者大角度的悬垂结构，打印完成后只需要简单打磨就能获得顺滑的表面效果；如果用于充气产品的结构仿真，需要将曲面转换为薄壁特征，添加软体材质属性，同时在球体内部设置虚拟的充气压力载荷，就可以模拟不同压力下球体的形变、握持受力情况。建模过程中所有的特征都保留了参数化关联，调整基础截面的尺寸参数就可以快速生成不同尺寸规格的橄榄球模型，适配青少年用球、儿童玩具球、纪念摆件等不同场景的尺寸需求，不需要重新搭建建模逻辑。

　　很多初学者在做这类曲面球类建模的时候，容易出现两端收弧处的曲面塌陷、曲面缝合后出现实体无法生成的问题，这个模型在构建的时候特意在两端的极点位置做了小平面的收敛处理，避免曲面在极点位置出现曲率无穷大的报错，所有的分割线都采用投影方式绘制，保证轮廓线完全贴合基础曲面，不会出现间隙导致缝合失败。系带部分的特征和基础球体之间采用了合并实体的处理，没有留下多余的缝隙或者干涉面，不管是用于渲染出图、3D打印还是结构仿真，都不需要额外做几何修复工作。
