建筑施工用L型拼接定位靠板结构

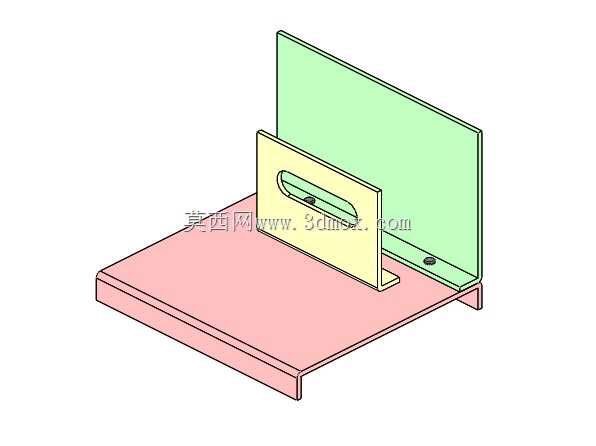

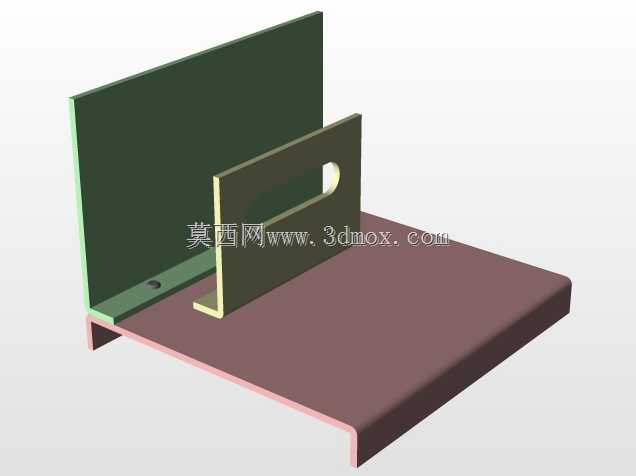

　　该结构件主要应用于建筑施工现场的板材临时定位、小型构件拼接对齐作业场景，在室内装饰施工、轻质隔墙安装、小型预制件组装环节中，可作为快速定位的辅助工装使用，替代传统人工对齐、线坠校准的低效作业方式。从功能特性来看，底部的水平承托板采用折边结构，折边高度控制在15mm左右，可直接卡合在基准台面或已安装完成的板材边缘，避免作业过程中整体结构出现滑移偏移；垂直设置的两块立板中，浅绿色立板为固定基准面，平面度公差控制在0.2mm以内，可作为待定位板材的垂直靠面，浅黄色立板为可调式压合件，板身开设的长圆形腰孔可实现20-80mm范围内的位置调节，适配不同厚度的板材定位需求，腰孔内配套的紧固件可在调整到位后快速锁死，保证压合力度均匀，

　　不会对待定位板材表面造成压痕损伤。设计过程中优先考虑了施工现场的复杂使用环境，整体结构无复杂异形曲面，所有折边均做R2mm圆角处理，避免搬运、使用过程中划伤作业人员，板材厚度统一选用2mm冷轧钢板材质，在保证结构刚性的前提下控制整体重量，单人即可完成搬运、位置调整作业。安装边界方面，底部水平板的整体长宽尺寸为220mm×180mm，可适配绝大多数现场临时操作台、已完成铺装的地面基层使用，不需要额外做预埋或固定处理，直接放置即可达到定位基准要求；固定立板的高度为160mm，可覆盖常规装饰板材、小型预制构件的定位高度需求，当需要定位更高尺寸的构件时，可通过腰孔加装延长靠板拓展使用范围。实际作业过程中，该靠板可同时完成水平方向承托、

　　垂直方向对齐、侧向压合固定三个动作，作业人员不需要额外扶持待定位板材，即可完成打胶、铆接、临时固定等后续工序，相比传统作业方式可减少60%以上的对齐校准时间，尤其适合批量同规格构件的组装作业，在批量安装轻质隔墙龙骨、装饰面板、小型塑料拼接件时，可保证所有构件的安装边齐平度控制在0.3mm以内，避免出现错台、缝隙不均的施工问题。结构上的分体式设计也方便后期维护更换，当某一块立板出现磨损、变形时，仅需要拆卸对应紧固件更换配件即可，不需要整体报废，降低现场工装的维护成本。腰孔的设计同时兼容了不同规格的紧固件使用，现场如果出现配套螺丝遗失的情况，可直接使用施工现场常见的M4、M5标准紧固件替代，不需要专门采购匹配配件，

　　适配现场复杂的物料补给情况。折边结构除了起到卡合定位的作用外，还可提升板材的整体抗变形能力，当水平板承受10kg以内的竖向荷载时，板面挠度不会超过0.1mm，不会因为长期承重出现基准面变形的问题，保证长期使用的定位精度。两块立板与水平板之间均采用垂直折边加铆接的固定方式，连接位置的抗剪切强度可满足日常施工中的碰撞、按压受力需求，不会因为常规磕碰出现立板倾斜、基准失准的问题。
