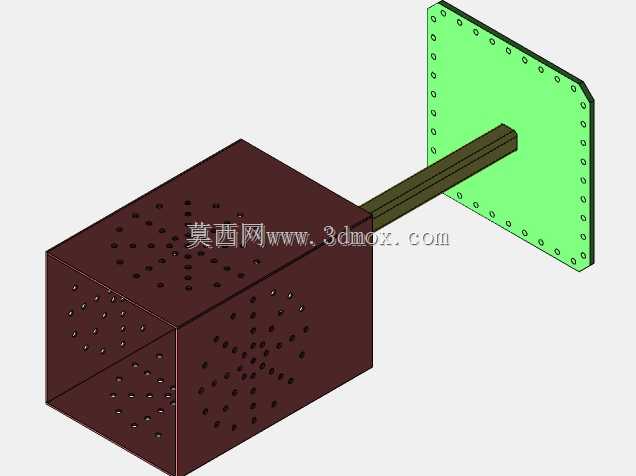

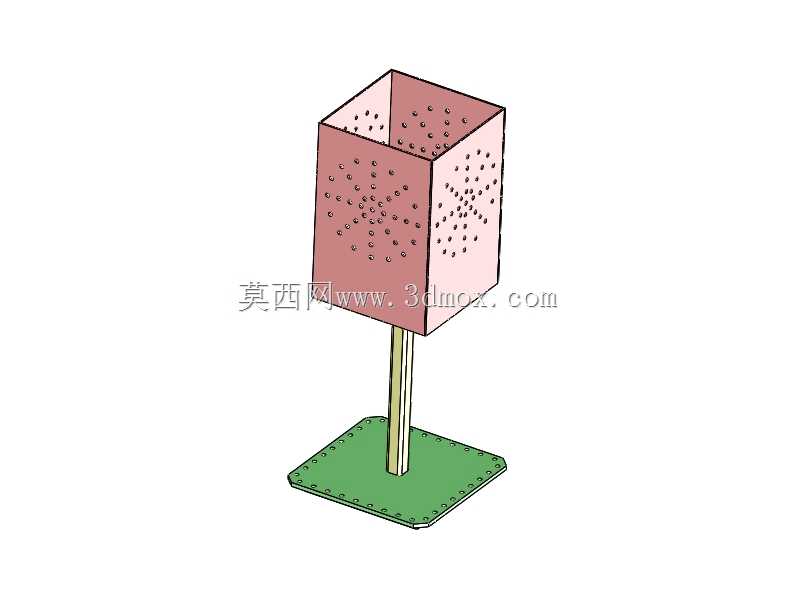

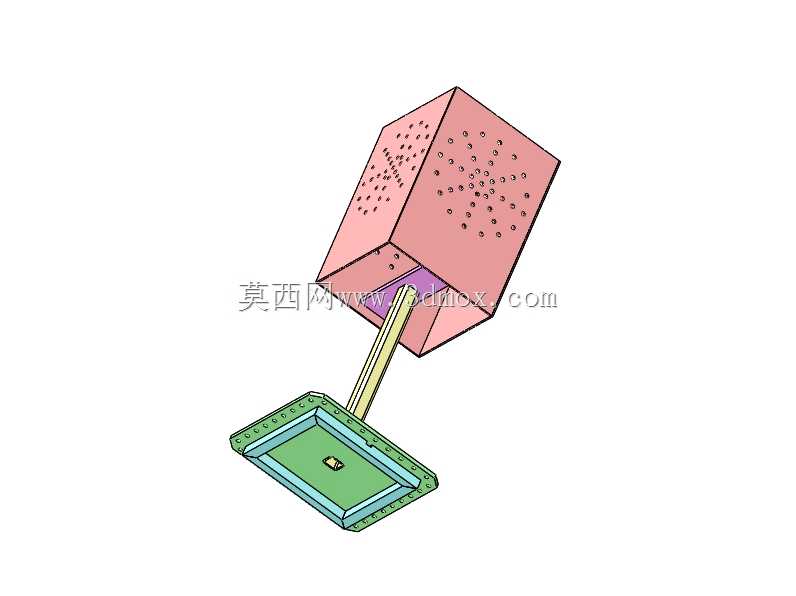

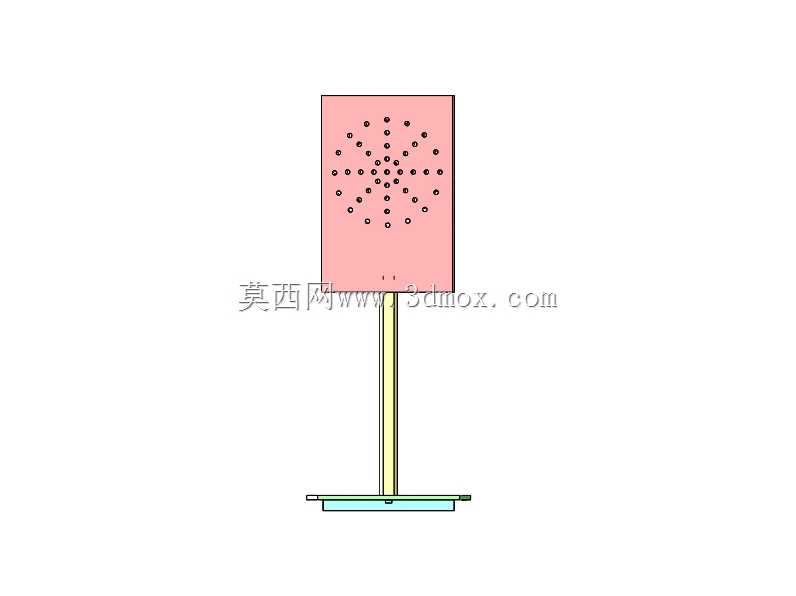

带多孔罩体立式支撑实验装置结构

　　该立式带多孔罩的支撑结构，主要面向新能源领域建材性能测试、工业小批量物料通风静置类实验场景使用，可作为小型实验工位的承载与匀风构件，适配实验室小试、生产线旁快速检测的工位需求，无需复杂地基固定即可快速部署。从功能特性来看，底部方形安装底座采用带安装孔的平板结构，沿底座边缘均匀排布的固定孔可适配M4-M6规格的膨胀螺栓或快装压块，能直接固定在实验台台面、型材支架顶面，安装后整体抗侧向倾覆力矩可满足常规小型实验的载荷要求，不会因为实验过程中的轻微触碰、气流扰动出现偏移。中部的立式支撑杆采用等截面细长杆结构，上端与罩体底部采用插接定位配合，配合面预留0.1mm的装配间隙，既可以保证罩体安装后的同轴度，也能在需要更换不同规格罩体时快速拆卸，

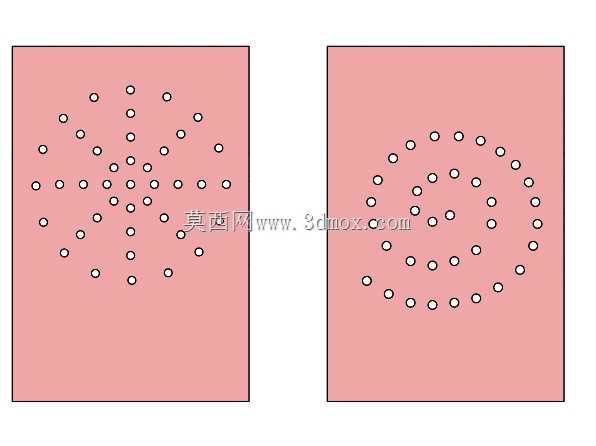

　　无需额外工具即可完成拆装操作。上部的方形多孔罩体是该结构的核心功能部分，罩体采用五面围合、底部开口的结构形式，除与支撑杆连接的底面外，其余四个立面与顶面均加工有阵列排布的通风小孔，小孔的排布密度根据罩体各面的通风需求做了差异化设计，靠近罩体下部的孔位密度略高于上部，可保证罩体内部的气流均匀扩散，避免局部出现通风死角；罩体的棱边均做了小尺寸圆角过渡，既可以减少加工过程中的应力集中，也能避免实验操作过程中尖锐棱边划伤操作人员。从设计思路层面，该结构优先考虑了实验场景下的快速适配性与功能实用性，没有冗余的装饰性结构，所有结构特征均服务于安装固定、通风匀化、承载支撑三个核心功能：底座的尺寸设计兼顾了安装稳定性与占地面积控制，

　　在保证足够支撑跨度的前提下尽可能缩小底座轮廓，减少对实验台台面的空间占用；支撑杆的长度经过匹配设计，使罩体的工作高度刚好适配操作人员站立操作的肘部高度，无需额外垫高或弯腰即可完成罩体内的物料放置、参数调整操作；罩体的内部净空间尺寸可容纳常规的小型建材试样、小份待通风处理的工业物料，多孔结构的开孔率经过测算，既可以保证足够的通风效率，也能避免大尺寸杂物从孔位掉入罩体内部。在安装边界方面，该结构整体安装完成后，底座的外轮廓尺寸可适配常规600mm宽度的实验台边缘安装，安装时底座距离实验台边缘预留50mm以上的安全距离即可，不需要对现有实验台做额外的开孔或改造；罩体的最大外轮廓尺寸小于支撑杆的支撑跨度，

　　保证整体结构的重心始终落在底座的支撑面范围内，即使在罩体内部放置额定载荷的试样，整体重心偏移量也不会超出底座的安全支撑范围，不会出现侧翻风险。结构的装配逻辑采用分层递进的方式，首先将底座与支撑杆通过过盈配合或紧定螺钉完成固定，形成稳定的支撑基座，再将预制好的多孔罩体从支撑杆上端对准插接到位，最后通过侧面的紧定螺钉完成罩体的周向固定，整个装配过程不需要复杂的专用工装，普通操作人员按照装配指引即可在短时间内完成组装，拆卸维护时也可以快速拆分各部件，对罩体的孔位进行清理、对支撑杆的配合面做润滑维护。在实际使用过程中，该结构可根据具体的实验需求调整罩体的开孔参数，比如针对需要更高通风效率的场景，可以更换开孔率更高的罩体；针对需要避光处理的实验场景，也可以更换无孔的遮光罩体，底座与支撑杆的通用接口可以适配多种不同功能的上部罩体，拓展了整套结构的适用场景。此外，结构的所有零部件均采用常规的板材、棒材加工而成，没有特殊的定制型材或非标加工件，加工过程中可采用常规的激光切割、折弯、钻孔工艺完成，加工成本可控，适合小批量加工制作，也方便后续使用过程中损坏零部件的快速替换，不需要专门定制特殊备件。
