带滚轮销轴的U型吊装连接构件结构设计

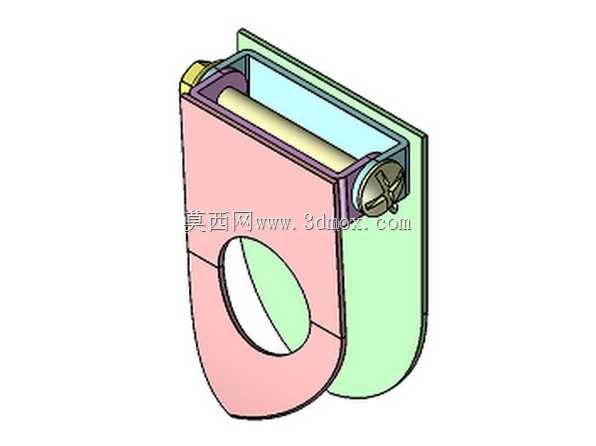

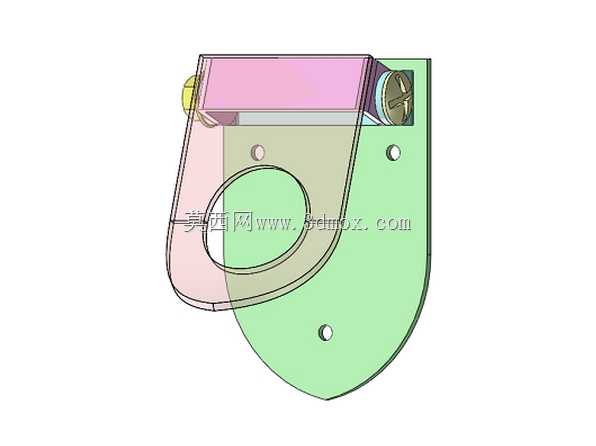

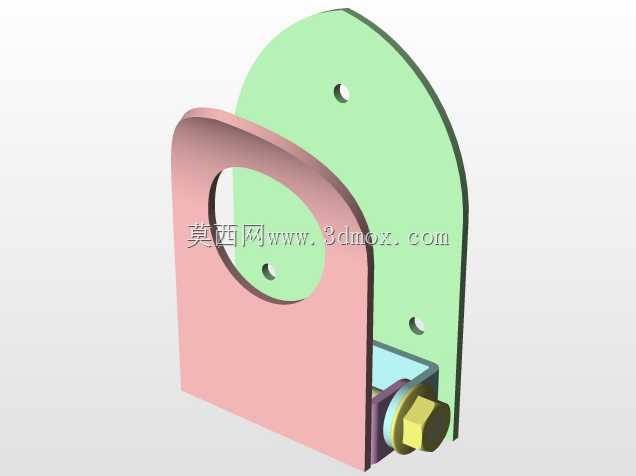

　　该构件属于小型承重连接类五金部件，主要应用在小型吊装作业、轻型设备挂载、工装夹具辅助定位等场景中，日常在生产线旁的轻型物料临时挂装、小型工装的角度调节连接、卫浴类挂装承重结构中都能见到同类型结构的身影，核心作用是通过自身的U型包覆结构实现两个部件之间的铰接式连接，同时借助内置的销轴滚轮结构降低连接部位的转动摩擦阻力，避免连接位置在反复转动过程中出现卡滞、磨损过快的问题。从结构功能上看，构件主体采用U型折弯式的包覆结构，一侧的板件上开设椭圆形通孔，既可以作为装配时的对位观察孔，也能在特定安装场景下穿装定位销实现位置锁定，还能有效降低构件自身的整体重量，减少不必要的材料冗余；另一侧的封闭板件作为主要的承力面，和带孔的侧板共同形成容纳腔，

　　腔体内置的圆柱销轴两端做了轴肩定位结构，销轴外侧套有耐磨衬套，衬套可以绕销轴自由转动，当外部连接件挂装在衬套上时，载荷会通过衬套均匀传递到两侧的U型板上，不会出现局部应力集中的问题，同时衬套的转动可以抵消挂装部件摆动时的摩擦力，避免连接部位出现异响和磨损。设计过程中首先确定了构件的承重边界，针对100kg以内的轻型挂装场景做受力校核，U型板的折弯圆角做了加大处理，避免折弯位置出现应力集中导致的板材开裂，销轴和两侧板的连接采用过盈压装的方式，不需要额外的紧固件固定，减少了装配工序，同时销轴端部做了沉头式的限位结构，防止销轴在受载过程中出现轴向窜动；两侧板的外形底部做了圆弧收边处理，既可以避免安装时尖锐边角划伤操作人员，

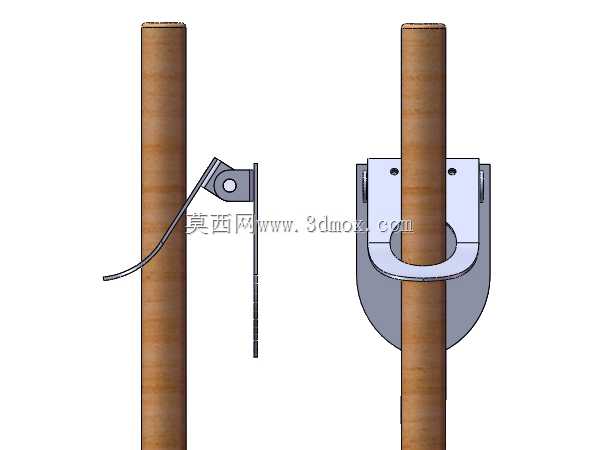

　　也能在构件摆动过程中减少和周边部件的磕碰干涉。从安装边界来看，该构件的整体厚度控制在较小范围内，可以嵌入到宽度匹配的安装槽内，安装时只需要将U型开口对准待连接的部件耳片，让耳片的孔位对齐内置衬套的中心孔，穿装固定螺栓即可完成装配，不需要额外的焊接或者复杂的紧固件组合；椭圆形的通孔位置距离构件底部的圆弧端有足够的安全距离，即使在最大载荷工况下，孔边的应力也不会超过板材的许用应力值，构件的开口端做了微小的外翻导向结构，装配时可以快速对准待连接件的耳片，降低对位难度。在实际使用过程中，该构件可以适配多种不同的连接场景，当作为吊装连接件使用时，内置的转动衬套可以让吊索在受力时自动调整角度，避免吊索出现硬折弯导致的寿命缩短；

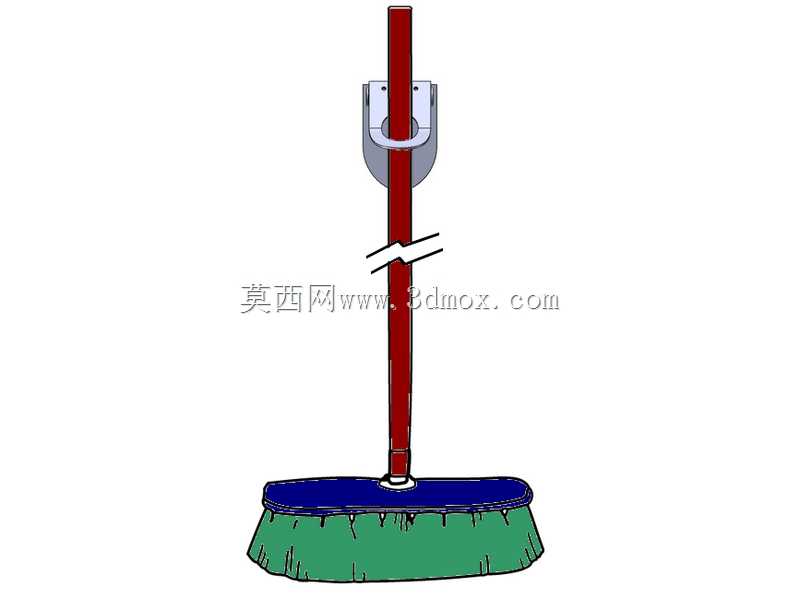

　　当作为工装支架的铰接件使用时，U型结构的包覆性可以让连接位置的侧向稳定性更好，不会出现普通单耳铰接结构的侧向晃动问题；当作为卫浴类挂装构件使用时，板材表面可以做对应的防腐镀层处理，适配潮湿环境下的使用需求，椭圆形的通孔还可以作为装饰盖的定位孔，提升安装后的外观整洁度。结构建模过程中对各个配合面做了公差匹配，销轴和侧板的压装面采用过盈配合，衬套和销轴之间采用间隙配合，保证衬套转动顺畅无卡滞，U型两侧板的平行度公差控制在合理范围内，避免压装销轴后出现侧板变形导致衬套被夹紧无法转动的问题，所有的棱边都做了倒钝处理，不存在加工毛刺带来的安全隐患。
