电动推杆蜗轮蜗杆传动组件结构设计

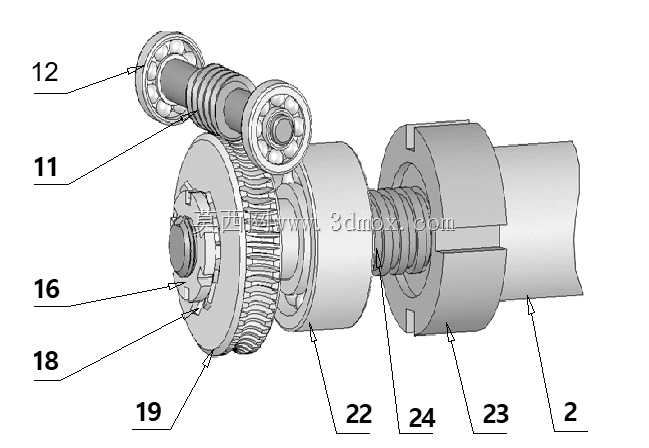

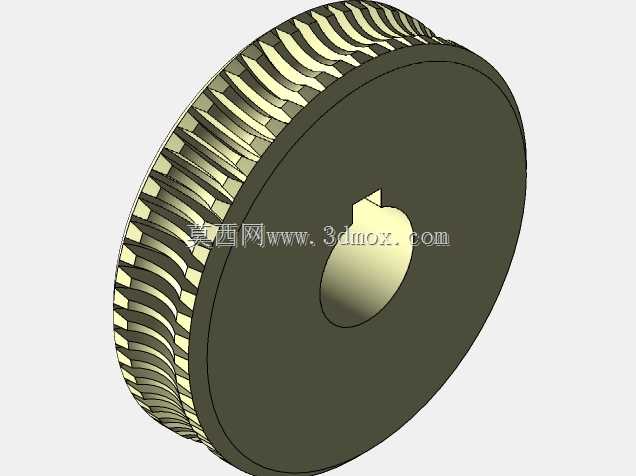

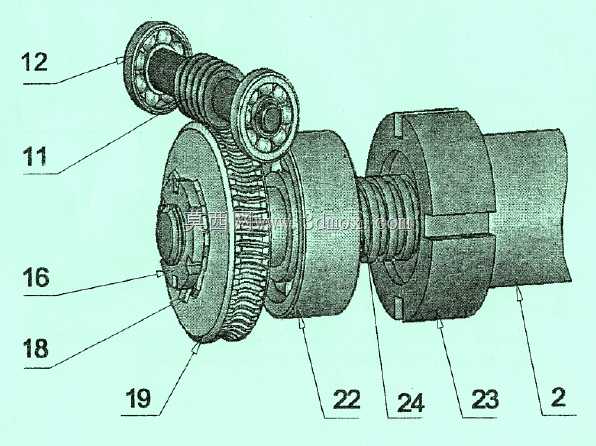

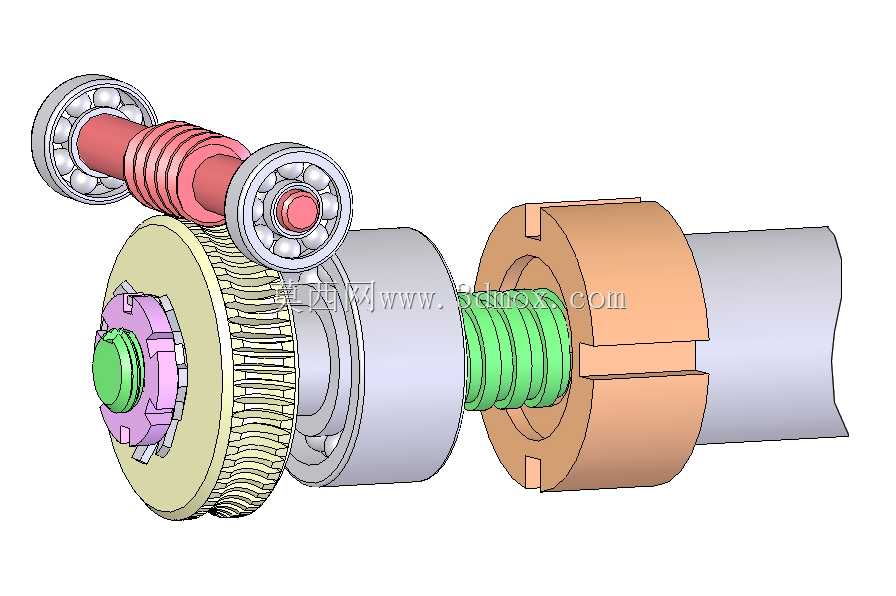

　　这套传动组件是直线电动执行机构的核心传动单元，常见于工业自动化工位的直线推压、位置调节场景，也可适配小型工装夹具的夹紧驱动、智能家居的升降调节机构、轻型物流设备的挡停机构，在需要将旋转运动转化为可控直线往复运动的工况中都能见到这类结构的应用。从结构拆解来看，组件输入端采用蜗杆与斜齿轮啮合的减速结构，蜗杆轴两端配置深沟球轴承做径向支撑，能抵消蜗杆传动过程中产生的径向力与部分轴向窜动，保证啮合间隙稳定，避免传动过程中出现齿面冲击。斜齿轮与输出侧的梯形丝杠采用同轴集成设计，齿轮轮毂与丝杠轴通过键连接传递扭矩，丝杠外侧配置铜质导向螺母，螺母外部做了对称的止转卡槽设计，安装时可与设备的固定支架卡槽配合，限制螺母的周向转动，当丝杠随齿轮转动时，

　　螺母即可沿轴向做直线运动，实现旋转到直线运动的转换。靠近齿轮侧的位置设计了可调式离合结构，通过多片式摩擦片与端盖的压紧螺母调节预紧力，当输出端负载超过设定阈值时，摩擦片之间会产生打滑，切断扭矩传递，避免过载导致的齿面崩损、丝杠变形或者驱动电机烧毁，这个结构在需要过载保护的工位尤其重要，比如设备工位的硬限位触发前，能通过打滑避免结构硬碰撞造成的零件损坏。设计过程中，首先要确认的是安装边界尺寸，蜗杆轴的中心高、丝杠的公称直径、导向螺母的卡槽宽度与行程长度，都需要和适配的设备腔体尺寸匹配，蜗杆两端的轴承位要做同轴度公差约束，避免装配后轴承出现偏载导致早期磨损。蜗轮与蜗杆的中心距公差需要控制在IT7级以内，齿侧间隙保留0.1-0.

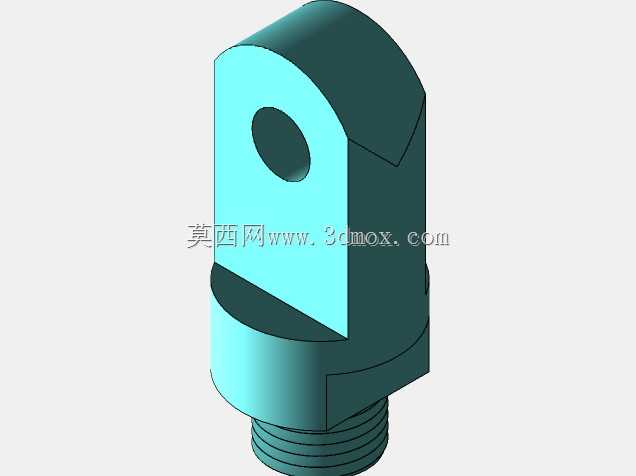

　　2mm的补偿量，既可以补偿加工与装配的误差，也能预留热胀冷缩的空间，避免长时间运行后齿面卡滞。丝杠部分选择梯形螺纹而非滚珠螺纹，是因为这类轻型执行机构对传动效率的要求没有高精度伺服场景苛刻，梯形螺纹具备一定的自锁特性，在垂直安装的工况下，断电后可以自行锁止位置，不需要额外加装制动装置，能简化整体结构，降低制造成本。离合结构的摩擦片采用粉末冶金材质，耐磨性能好，摩擦系数稳定，端盖的调节螺母设置了防松垫圈，调试完成后可以锁定预紧力，避免运行过程中螺母松动导致打滑扭矩变化。输出端的螺母连接位做了内螺纹与端面定位台阶，方便和外部负载的推杆连接，装配时只需要将负载杆拧入螺母内孔，靠端面贴合定位即可，不需要额外做复杂的连接结构。

　　整个组件的支撑结构除了蜗杆端的两个轴承，在丝杠的尾端也配置了滑动轴承衬套，给长行程的丝杠提供径向支撑，避免丝杠伸出过长时出现挠曲变形，影响传动平稳性。在实际选型适配时，需要根据负载大小核算蜗轮蜗杆的模数、齿面接触强度，以及丝杠的压杆稳定性，当行程超过丝杠直径的20倍时，还需要额外增加导向支撑套，避免丝杠失稳。这类结构相比齿轮齿条传动，运行噪音更低，传动比更大，单级蜗杆减速就能实现10-30的减速比，不需要额外搭配多级齿轮减速，能大幅缩小执行机构的整体体积，适合安装空间紧凑的场景。装配过程中需要注意齿面的润滑脂填充，蜗杆蜗轮啮合面需要涂抹极压锂基脂，丝杠螺纹面涂抹润滑脂降低摩擦磨损，轴承位填充轴承脂保证长期运行的润滑效果，离合摩擦片表面不能沾染油污，否则会导致摩擦系数下降，打滑扭矩达不到设计值。
