铜质螺纹连接式流体控制阀芯结构设计

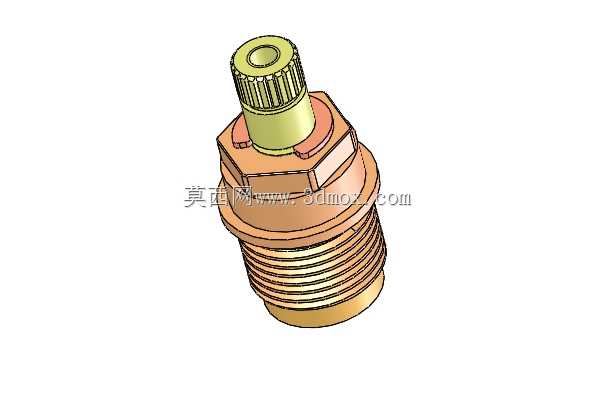

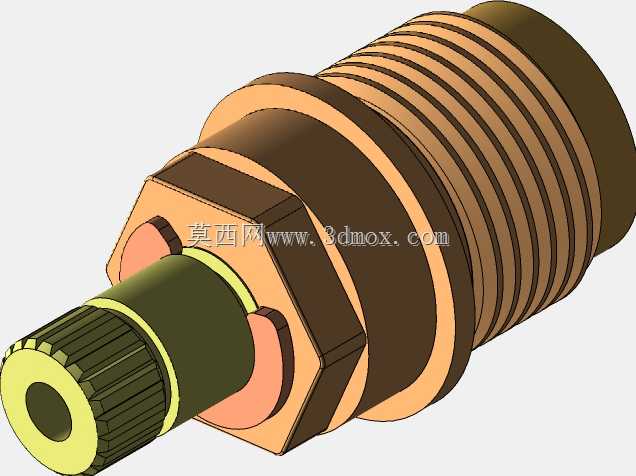

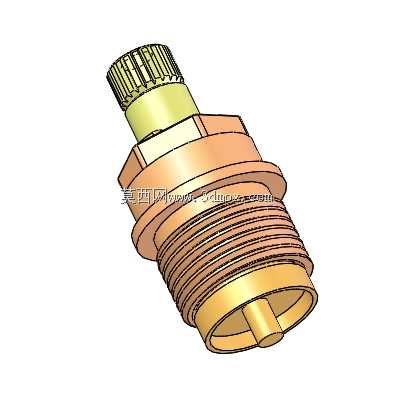

　　日常民用与商用供水、供气系统的终端控制环节里，这类阀芯是核心的通断调节执行部件，不管是台盆龙头、淋浴混水阀还是商用后厨的供水控制阀，核心的节流、密封、启闭动作都要靠这类构件完成，很多维修场景里更换整阀成本高，单独替换适配的阀芯就能恢复阀门90%以上的使用性能，是管路流体控制领域消耗量极大的通用配件。从结构设计逻辑来看，这款阀芯采用全铜主体基材，是考虑到供水场景长期接触水介质，尤其是冷热水交替的使用环境下，铜材的抗锈蚀能力、尺寸稳定性都远优于普通锌合金构件，不会因为长期浸泡出现壳体开裂、螺纹锈蚀咬死的问题。上部的滚花纹理段是阀杆的操作配合段，滚花的齿形参数经过匹配设计，和手柄的安装孔过盈配合后，

　　不会出现长期开关操作导致的手柄打滑空转问题，阀杆和主体衔接处的台阶结构，是用来放置密封填料的位置，常规装配时这里会套入丁腈橡胶O型圈，压紧后实现阀杆转动部位的动密封，避免阀杆处出现渗漏。中部的六角结构是安装受力位，不管是生产环节的自动化装配，还是后期维修更换时的手动拆装，都可以用标准开口扳手卡在这个六角位施加扭矩，不会因为夹持力破坏阀芯的其他精密配合面，六角下方的外螺纹段是和阀体的连接接口，螺纹采用管路通用的管螺纹标准，牙型角和螺距都和常规龙头阀体的内螺纹适配，拧紧后依靠螺纹配合面的挤压加上端面的密封垫片，实现阀芯和阀体之间的静密封，不会出现连接部位的渗漏。下部的多层环形台阶结构，是和阀体内部流道配合的导向定位段，

　　装配时这个部位插入阀体的内腔，台阶端面贴合阀体内的密封座，当阀杆转动带动内部的陶瓷密封片转动时，就能改变流道的通断面积，实现水流大小的调节或者完全关断。设计这款阀芯的三维结构时，首先要确定的是外螺纹的公称尺寸和有效螺纹长度，这个参数直接决定了阀芯能不能适配市面上主流的阀体安装孔深度，螺纹过长会导致装配后阀芯顶死阀体内部流道，过短则会导致螺纹啮合齿数不足，承受水压时出现阀芯被顶出脱落的风险。其次是阀杆的伸出长度和滚花段直径，这个尺寸要匹配常规手柄的安装孔尺寸，保证手柄安装后不会和阀体的装饰盖发生运动干涉，转动手柄时没有卡滞感。密封槽的尺寸公差是设计的核心要点，O型圈的压缩量要控制在合理区间，压缩量过大会导致阀杆转动阻力过大，

　　操作手感发沉，长期使用还会加速橡胶圈的磨损缩短使用寿命，压缩量过小则会出现密封失效，阀杆部位漏水。从实际应用的场景来看，这类阀芯除了家用供水场景，在医疗场所的供水终端、酒店客房的卫浴系统、公共卫生间的感应阀内部都有大量应用，不同场景下对阀芯的流量特性要求略有区别，比如公共场景的阀芯需要更大的通流面积满足大流量出水需求，医疗场景的阀芯则需要更好的抗锈蚀能力满足定期消毒的使用要求。建模过程中要重点关注各个配合面的同轴度要求，阀杆的回转中心和螺纹的中心、下部密封座的中心必须保持在同一条轴线上，否则装配后会出现阀杆偏心，转动时密封件偏磨，很快就会出现渗漏问题。另外主体的壁厚设计也要经过校核，常规市政供水的压力在0.3MPa到0.6MPa之间，水锤瞬间压力可能达到1MPa以上，铜材主体的壁厚要满足这个压力下的强度要求，不会因为水压波动出现壳体爆裂，同时也要避免壁厚过大造成材料浪费、整体重量超标导致安装不便。
