气动三爪压力夹持机械手结构

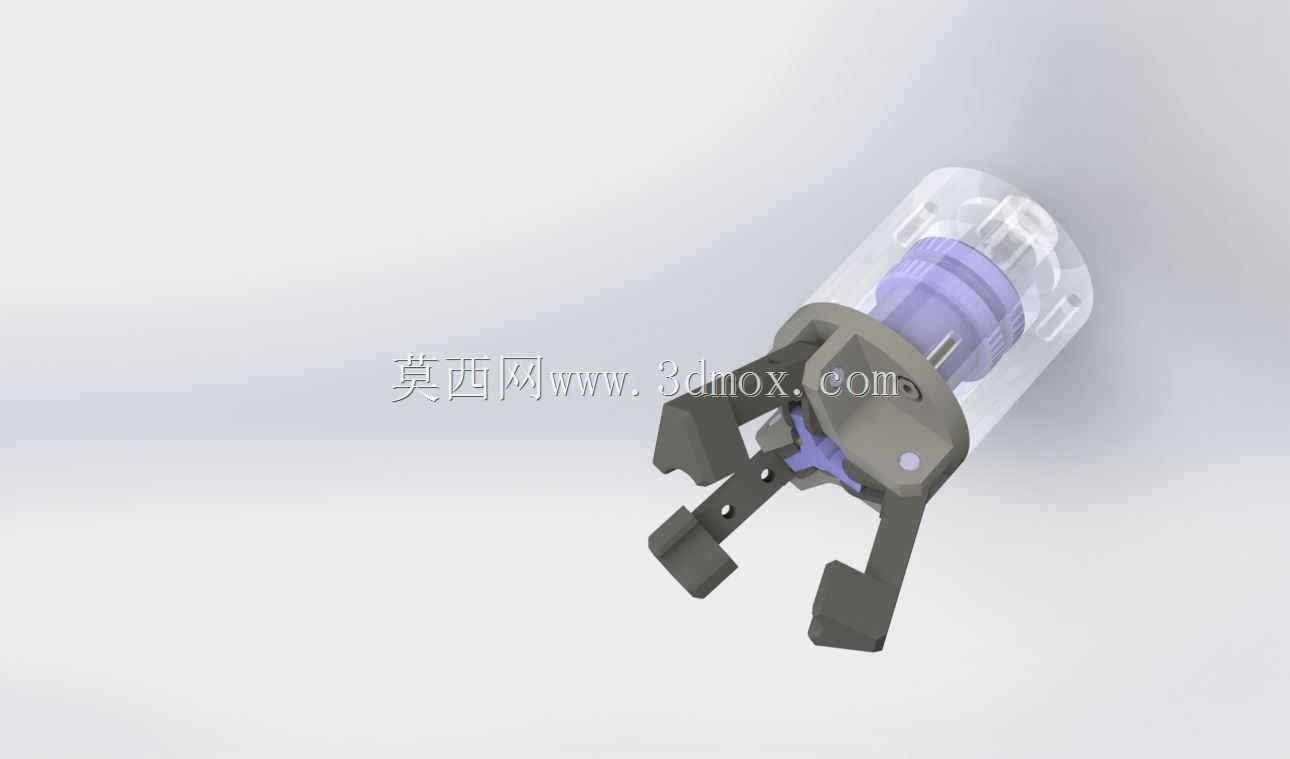

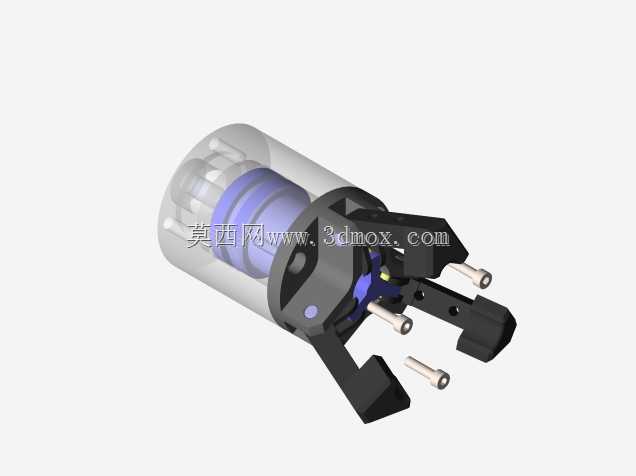

　　这款压力夹持类机械手属于工业自动化产线中常用的末端执行部件，主要适配压力加工工位的工件上下料、工序间转移动作，在冲压、压装、小型零件压力装配场景中应用广泛，可直接安装在直线模组、多轴机器人或者专机的滑移台面上，替代人工完成高温、高重复频率、存在压合风险工位的工件取放作业，降低人工操作的安全隐患，同时保证夹持定位的一致性，避免人工放置工件的位置偏差导致压力加工废品率升高。从结构设计逻辑来看，这款夹爪采用了中心驱动的三爪同步收拢结构，驱动端内置在透明防护壳体内的活塞组件，通过气压作用推动中心推杆做轴向直线运动，推杆端部的楔形面与三个夹爪根部的斜面配合，将轴向的直线驱动力转化为三个夹爪绕各自转轴的同步回转动作，实现对工件的定心夹持，

　　这种结构的优势在于夹持过程中三个爪体的运动行程完全同步，对圆柱形、正多边形等规则回转类零件可以自动完成中心定位，不需要额外增加视觉或者定位辅助机构，就能保证工件被夹持后的中心位置与夹爪安装基准同轴，适配压力加工工位对工件放置位置的同轴度要求。夹爪的接触端做了阶梯式的卡位设计，爪尖位置预留了与常见小型轴类、套类零件外径匹配的弧形接触面，夹持时接触面可以贴合工件外圆，增大接触摩擦力的同时避免夹伤工件表面，爪体中部的镂空槽是为了减轻运动部件的整体重量，降低驱动活塞需要输出的驱动力，同时减少夹爪开合过程的惯性冲击，让夹爪的开合动作更平稳，在高速往复取放的工况下不会因为惯性导致工件移位或者脱落。夹爪的安装基准设置在驱动壳体的后端，

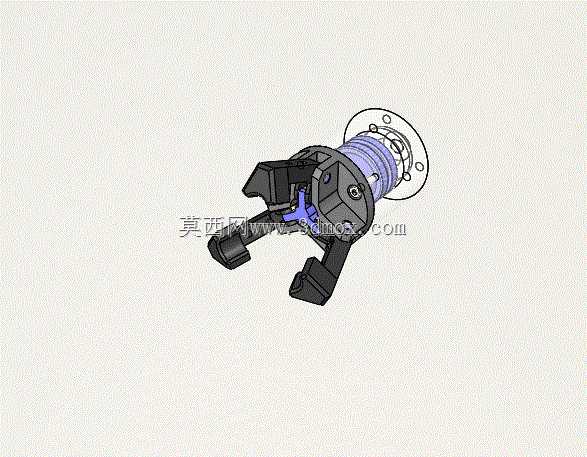

　　采用标准的法兰式安装界面，安装端面预留了均匀分布的螺栓过孔，安装时可以直接与设备末端的安装板通过螺栓锁紧，不需要额外设计转接法兰，安装边界的外径控制在常规小型末端执行器的适配范围内，不会与压力机的模具、工位周边的防护结构产生运动干涉，夹爪完全张开时的最大回转半径经过校核，在取放工件的运动路径上不会触碰工位旁的定位块、送料轨道等周边部件，收拢后的最小夹持直径覆盖了常见小型压力加工零件的尺寸范围，可以适配直径在十毫米到三十毫米区间的回转类零件夹持需求。驱动部分采用常规的气动驱动方案，壳体上预留了标准的气路接口，可直接接入工厂常规的0.5到0.7兆帕压缩空气回路，通过两位五通电磁阀控制活塞的往复运动，即可实现夹爪的张开与夹紧动作，

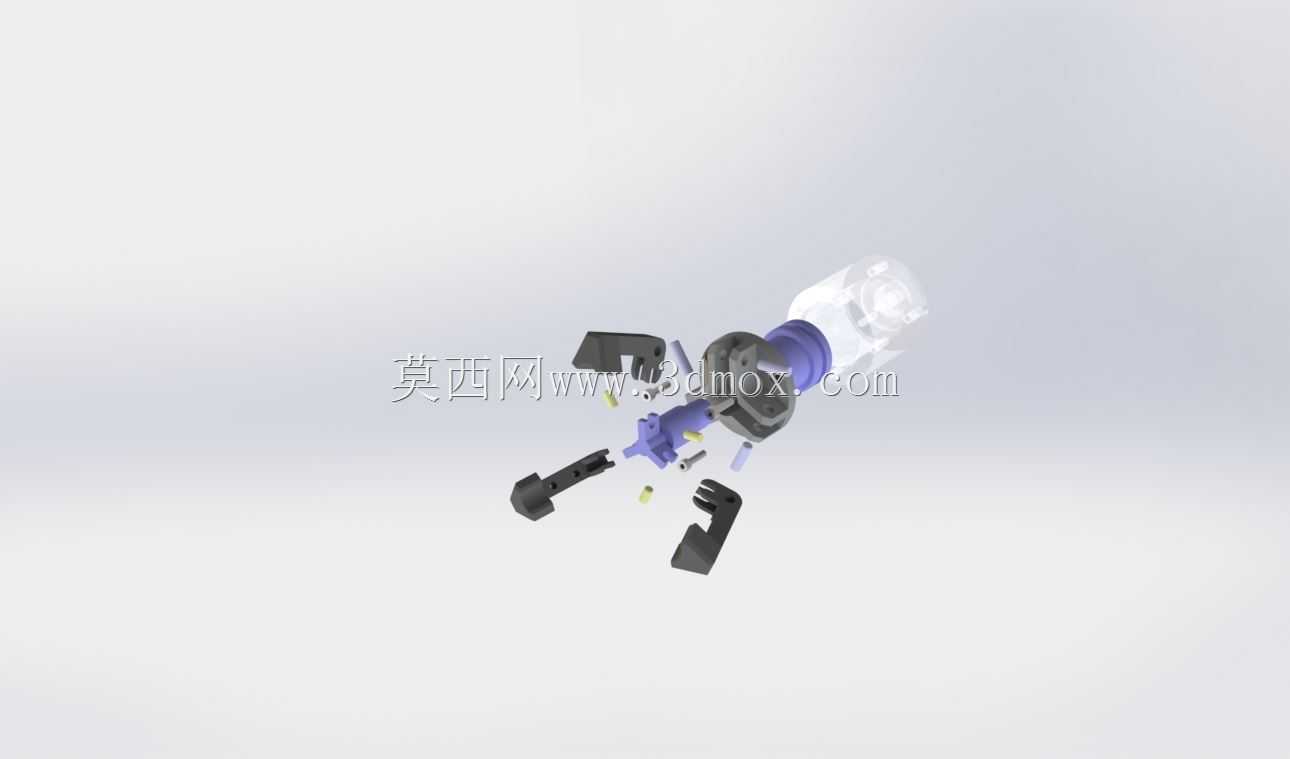

　　气路接口的位置设置在壳体侧方，避免安装后气管与设备走线产生缠绕，透明的壳体设计可以直接观察内部活塞的运动状态、密封件的磨损情况，日常维护时不需要拆解整个夹爪就能判断内部是否存在卡滞、漏气等故障，降低设备维护的排查时间。夹爪的所有运动铰接位置都预留了自润滑轴承的安装位，长期往复运动下不会因为铰接位的磨损导致夹爪同步精度下降，爪体本身采用高强度的合金结构钢材质，经过表面淬火处理，夹持接触面的硬度可以满足长期夹持金属零件的耐磨需求，不会因为频繁接触金属工件导致爪面快速磨损，影响夹持精度。在实际产线适配中，这款夹爪可以根据具体的工件外形更换不同的爪头附件，比如针对带法兰的零件可以更换成带卡位的定制爪尖，针对薄壁类零件可以在爪面增加聚氨酯软垫，避免夹持力过大导致工件变形，整体结构的模块化程度较高，易损件都可以单独更换，不需要整体报废夹爪，降低产线的长期使用成本。在压力加工工位的实际运行中，这款夹爪的夹持力可以通过输入气压的大小进行调节，针对不同重量、不同刚性的工件调整供气压力，既可以保证夹持足够可靠，工件在快速移动过程中不会脱落，也能避免夹持力过大导致薄壁工件、软质工件被夹变形，夹爪的开合行程经过优化，张开时的开口量足够让工件顺利进出，不需要额外提升夹爪的避让高度，缩短上下料动作的整体节拍，提升单工位的加工效率。
