桌面台历式线圈装订支架结构设计

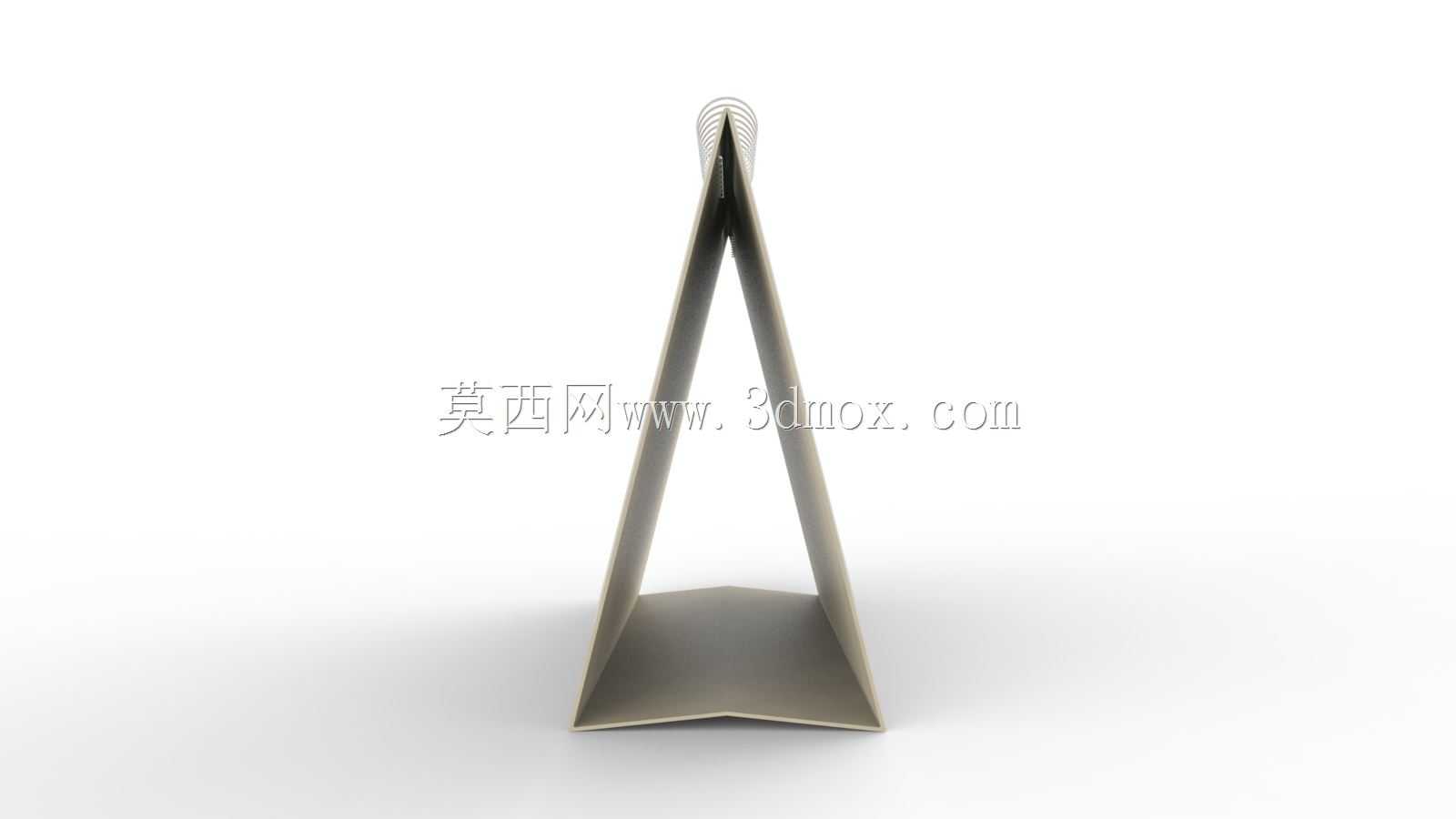

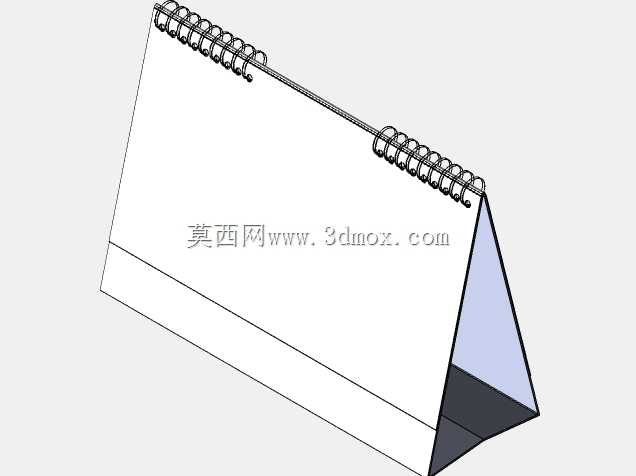

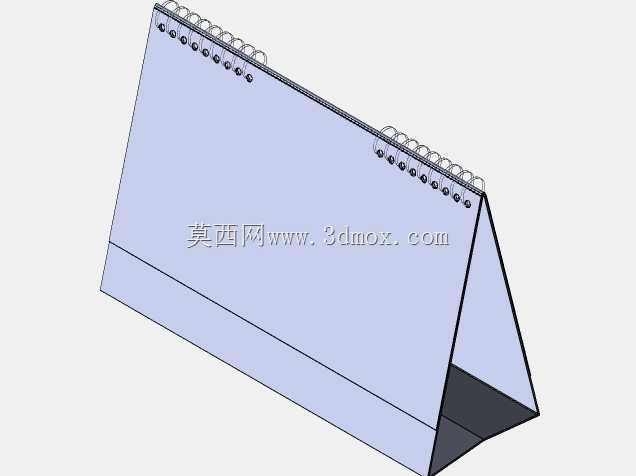

　　日常办公场景中，桌面立式翻页类纸品的支撑结构一直是轻工结构设计里容易被忽略但直接影响使用体验的部分，这款线圈装订台历的结构设计，完全围绕桌面长期摆放、单页顺畅翻转、站立稳定性三个核心使用需求展开。先从支撑结构说起，整体采用三角自支撑折页结构，背板与承托页通过预压折线形成稳定的三角受力面，不需要额外加装支撑脚，依靠纸品自身的弯折刚度就能实现站立，放置在平整办公桌面时，底部接触边做了加宽处理，接触宽度控制在80mm左右，整体站立高度控制在180mm区间，前倾角度设置为15度，刚好匹配坐姿办公时人眼的自然俯视角度，不需要刻意调整视角就能看清页面内容，同时这个前倾角度也能让整体重心落在支撑面内部，即使日常翻页时施加轻微的侧向力，也不会出现倾倒的情况。

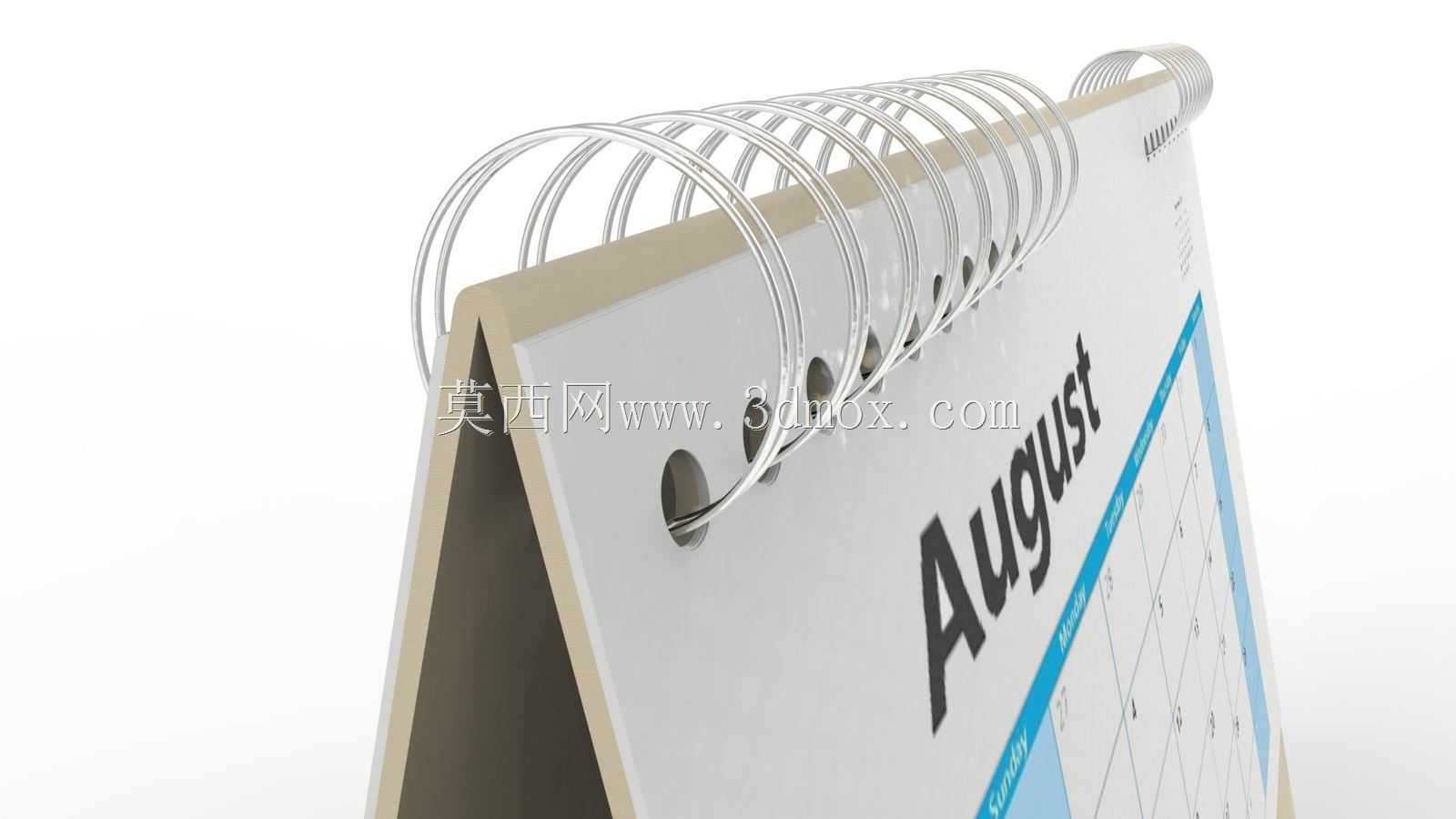

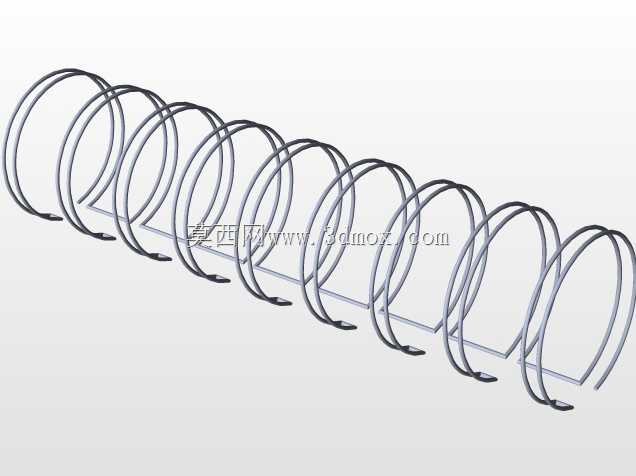

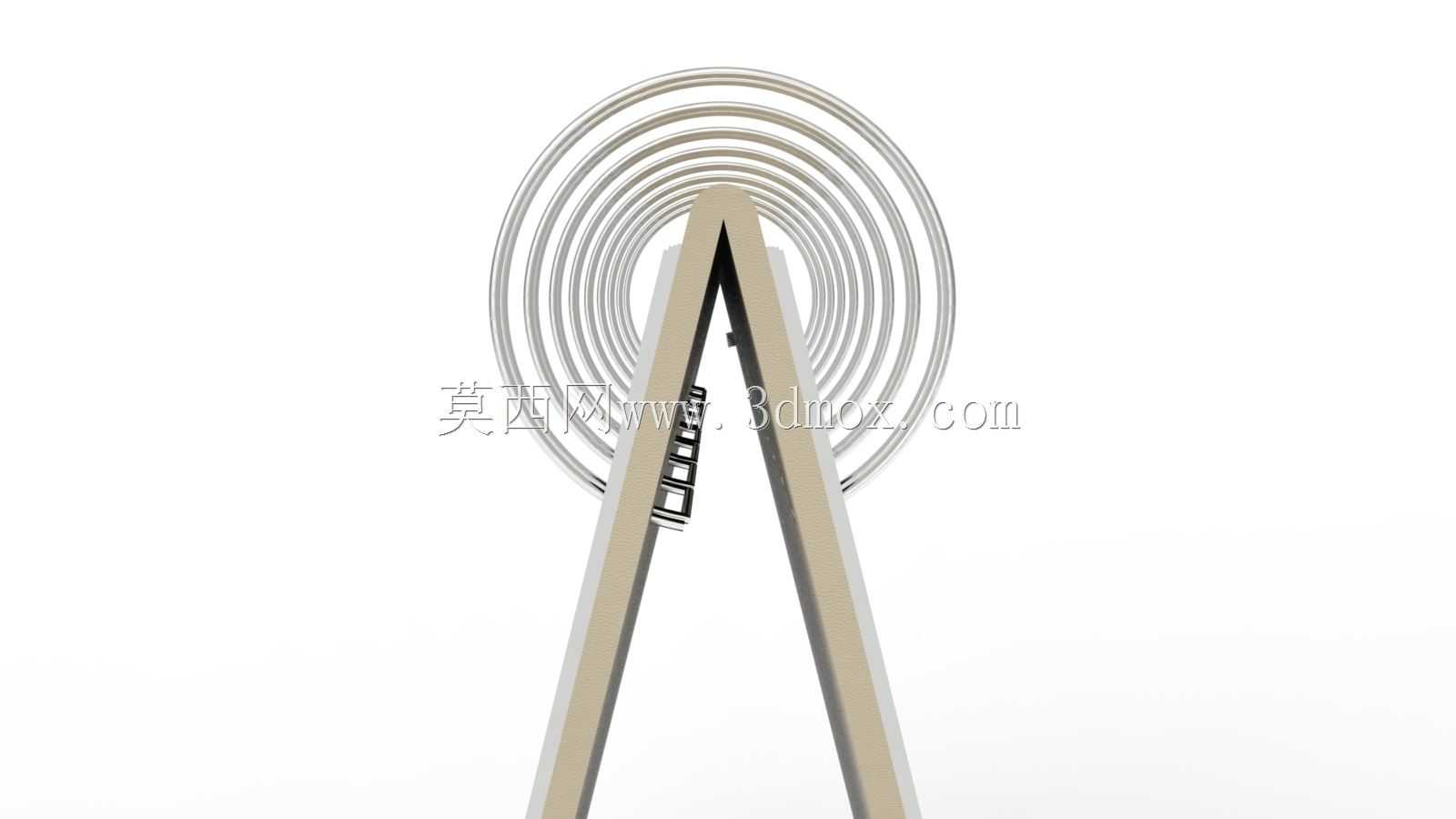

　　再看翻页连接结构，采用的是双线圈螺旋装订结构，装订边预先冲制了等距的圆形装订孔，孔位距离页边的距离统一设置为12mm，这个尺寸既不会因为孔位太靠边导致翻页时页面撕裂，也不会因为孔位太靠内占用过多的页面有效展示区域。金属线圈的直径选择了8mm规格，穿装完成后线圈的自由回转间隙控制在1.5mm，保证每一页纸张都能沿着线圈顺畅翻转，翻到背面的页面可以完全贴合背板，不会出现拱起、卡滞的情况，线圈的两端做了收边压合处理，不会出现金属丝头刮手、刮蹭桌面的问题。

　　从设计细节上看，页面的厚度选择也经过了实际使用验证，内页采用157g铜版纸，封面采用250g白卡覆亚膜，既保证了页面的挺度，翻页时不会出现软塌打卷的情况，也不会因为纸张过厚导致线圈装订后整体臃肿，翻页阻力过大。支撑三角结构的折痕处做了压痕处理，弯折时不会出现纸面爆白、断裂的问题，出厂时已经完成预弯折，用户拿到手不需要自行折叠塑形，直接撑开就能稳定放置在桌面。

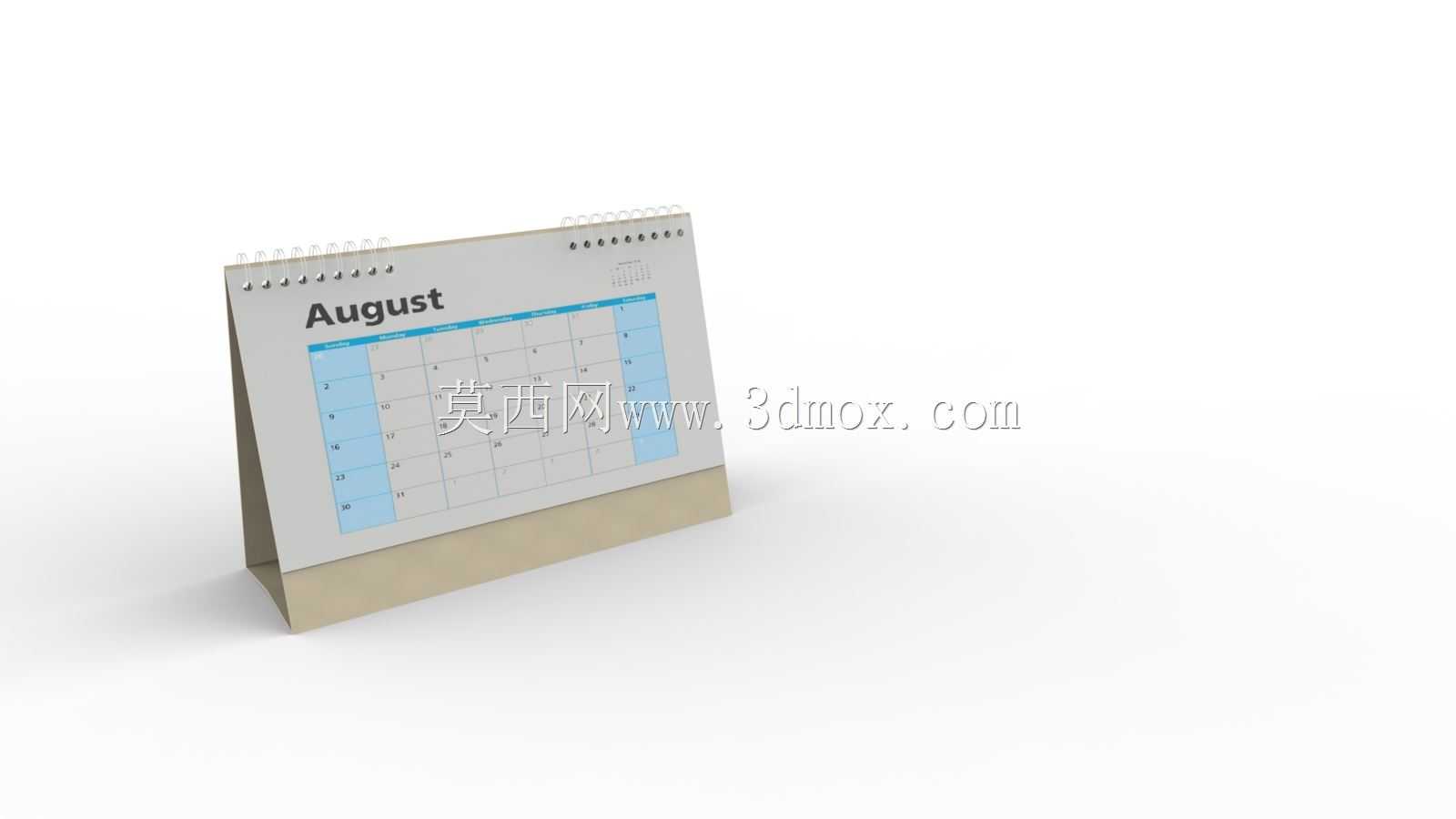

　　在安装边界与适配性上，这款结构的尺寸设计兼容常规A5幅面的台历页面，整体摆放时的桌面占用投影面积约为180mm*100mm，不会占用过多的桌面办公空间，除了作为台历使用，同结构也可以适配桌面便签架、单词记忆卡支架、小型照片展示架等同类桌面翻页展示类纸品的结构需求，只需要调整页面的印刷内容和整体幅面比例，不需要改动核心的支撑与装订结构，具备一定的结构通用性。

　　实际使用过程中，这种结构的耐用性也经过了验证，金属线圈的抗疲劳性能可以满足12个月使用周期内反复翻页的需求，不会出现线圈变形、松脱的问题，三角支撑结构即使反复开合收纳，折痕处的纸张也不会出现明显的疲劳断裂，日常清洁时只需要用干布擦拭表面即可，不需要特殊的维护。结构建模过程中，对线圈的螺旋曲面做了连续曲率处理，保证线圈穿装孔位的同轴度，每一个装订孔的中心都落在同一条直线上，避免出现孔位错位导致的翻页卡滞，支撑面的折角处做了R2的圆角过渡，不会因为尖角过于锋利划伤桌面或者使用者的手部。
