3600标准箱运输船舶线型结构设计

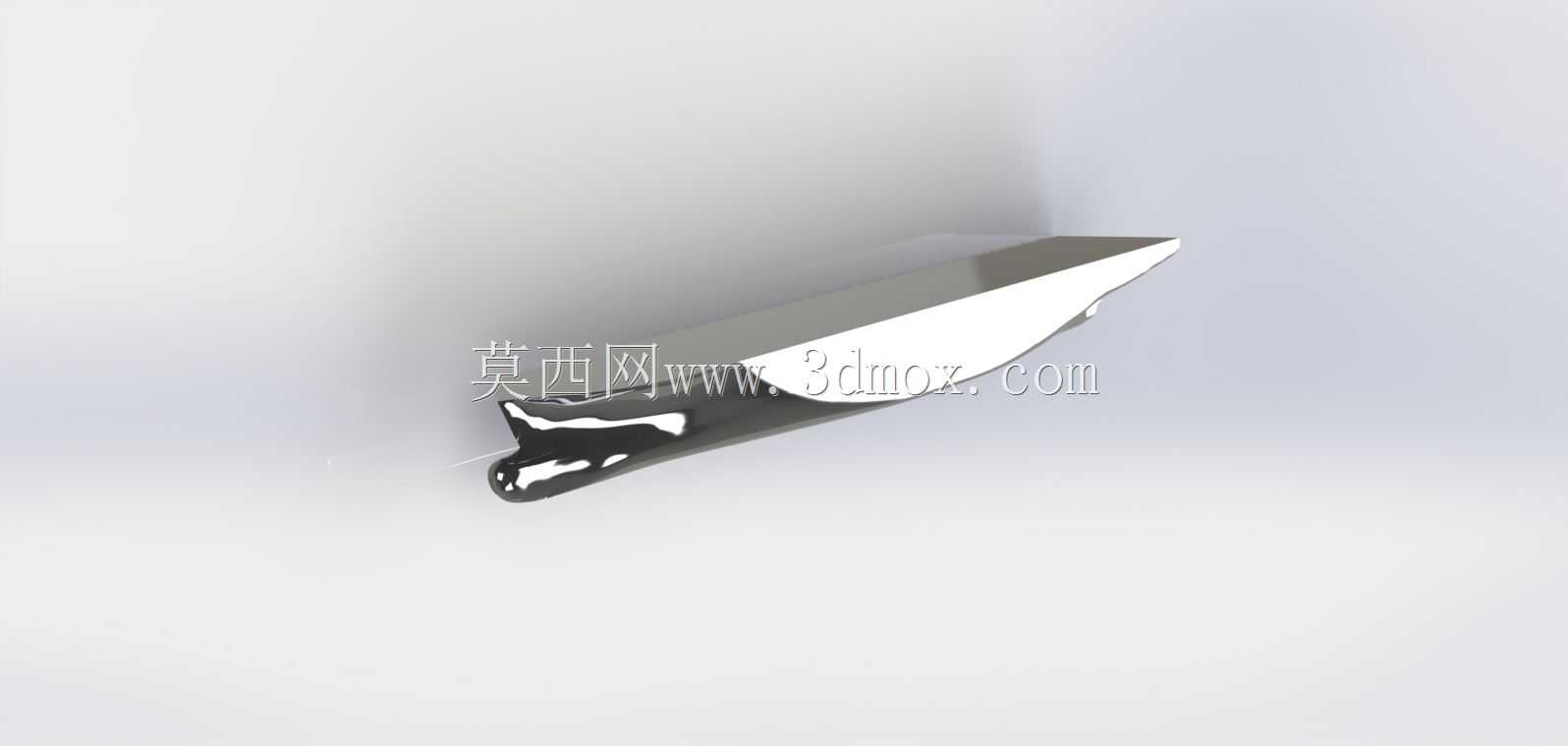

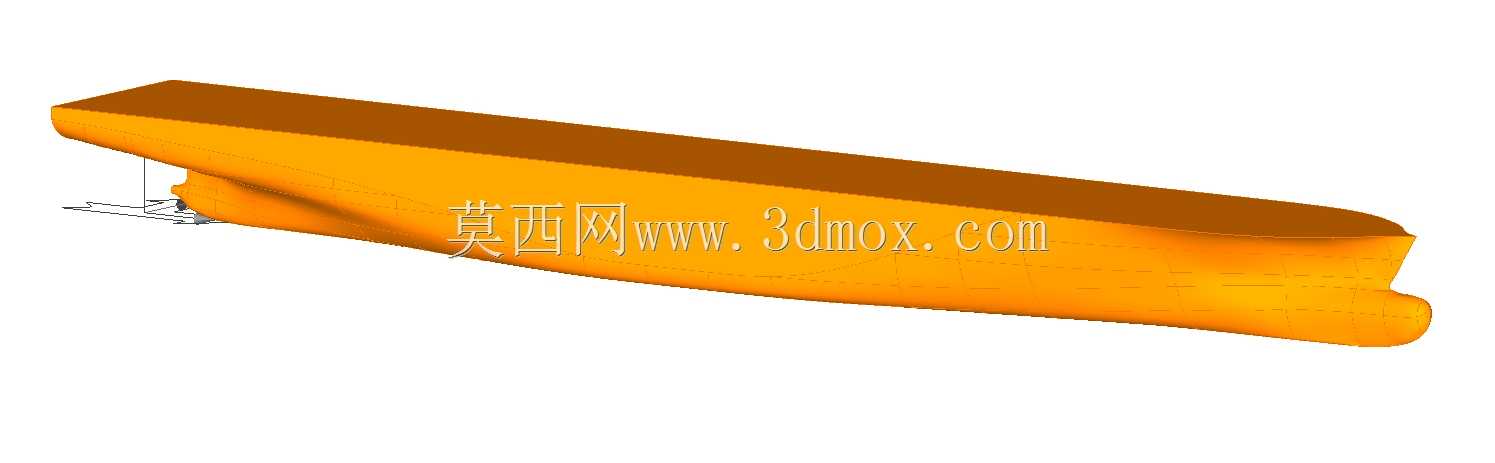

　　从事船舶结构设计多年，接触过不少内河及近海集装箱运输船的线型方案，3600标准箱级别的船型是当前近洋干线、内河联运航线上的主力配置，这类船型的核心设计逻辑始终围绕装载效率、航行阻力、靠泊适配性三个核心维度平衡，没有多余的花俏设计，每一处曲面调整都对应实际运营中的成本控制。从实际运营场景来看，这类船型主要承担固定航线的标准集装箱转运任务，覆盖沿海二类航区以及长江中下游等高等级内河航道，对接的港口多为具备标准集装箱装卸桥的专业泊位，靠泊时对船首、船尾的线型曲率有明确要求，要适配现有港口的护舷、系缆桩布置，避免靠泊时出现结构磕碰，同时要保证装卸作业时船体与码头的间距稳定，不影响桥吊的作业覆盖范围。从船体首部的线型设计来看，这个方案采用的是前倾式首柱搭配大半径球鼻首的过渡结构，很多新手建模时容易忽略球鼻首与主船体的曲面衔接光顺度，实际航行中这部分的曲面偏差会直接影响兴波阻力，尤其是在14-18节的常用运营航速区间，光顺度不足的曲面会产生额外的碎波，增加主机的功率损耗，长期运营下来的燃油成本差距非常明显。设计时首先要确定的是设计吃水线位置，3600标准箱船的设计吃水通常控制在12米左右，对应内河航道的通航水深限制，球鼻首的突出长度、下压角度都要匹配这个吃水参数，既要保证压载航行时球鼻首没入水中产生消波效果，也要避免满载时球鼻首产生额外的形状阻力。主船体的平行中体长度是这类集装箱船的设计重点，平行中体段的截面采用近方型的折角过渡，

　　目的是最大化舱内的集装箱装载空间，保证标准箱在舱内的排布间隙控制在合理范围，既不浪费舱容，也预留出绑扎构件、导轨架的安装空间。很多建模者在处理平行中体与首尾段的过渡时容易出现曲率突变，实际生产中这种突变会导致外板加工难度陡增，需要额外的火工校正工序，增加建造成本，同时航行中也会在曲率突变位置产生涡流，增大航行阻力。这个方案里的过渡段曲面采用多截面曲率连续的处理方式，从平行中体的方型截面逐步顺滑过渡到首尾的窄线型，所有曲面的高斯曲率变化都控制在板材冷加工可实现的范围内，不需要额外的特殊加工工艺。从安装边界来看，这类船型的主尺度要严格适配航线沿途的船闸、桥梁通航净空要求，型宽通常控制在32米左右，对应巴拿马运河旧船闸的通行限制，

　　同时满足内河航道的会船宽度要求；上层建筑的高度要对应航线沿途的最低桥梁净空，保证满载、高潮位时的通行安全。船首的锚穴、导缆孔位置都在线型设计时做了预留，锚穴的凹陷曲面与首柱曲面顺滑衔接，避免起锚、抛锚时锚爪刮擦外板油漆，导缆孔的位置对应码头系缆桩的常规高度，保证带缆操作时缆绳的受力角度合理，不会出现过度磨损。船体尾部的线型设计要匹配螺旋桨、舵系的安装空间，轴包套的曲面与船体尾部顺滑过渡，减少伴流不均匀性，降低螺旋桨的激振力，避免航行中出现尾部结构振动过大的问题，影响船员居住体验以及尾部导航设备的精度。很多人做船型建模时只关注外观曲面的好看，忽略了实际结构的安装需求，比如侧推器的隧道位置，要在首部线型设计时预留足够的安装空间，隧道进出口的曲面做导流处理，减少侧推工作时的水力损失，保证侧推在低速靠泊时能提供足够的转船力矩。另外，船体的外板线型还要考虑压载舱的布置，双层底、边舱的结构边界要和外板曲面匹配，保证压载水的流动顺畅，避免出现压载水残留、无法排空的问题，减少船舶运营中的无效载荷。从实际运营的功能特性来看，这类3600标准箱船的线型设计还要考虑不同装载状态下的浮态，无论是满载标准箱、还是空载压载状态，都要保证足够的稳性，首部线型的舷弧高度要满足上浪要求，避免恶劣海况下海水大量涌上甲板，影响甲板集装箱的绑扎安全。甲板上的集装箱绑扎桥、箱脚位置都在主船体结构设计时做了对应加强，线型设计时要保证这些位置的结构有足够的安装平面，

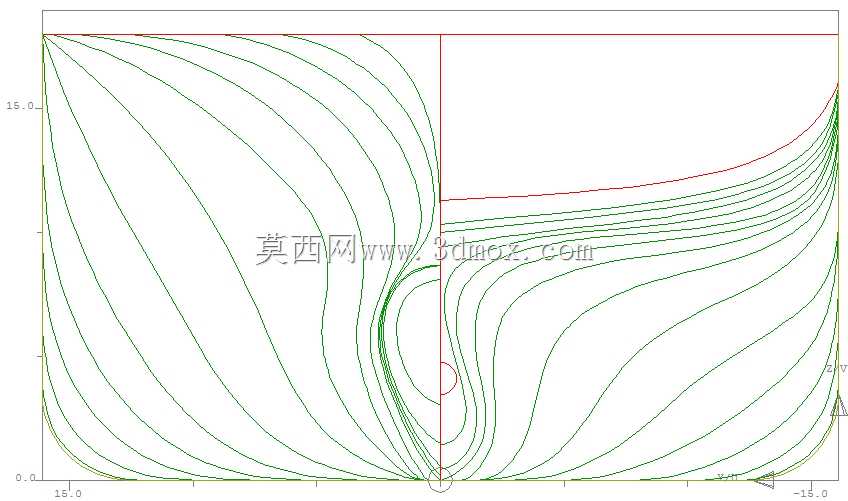

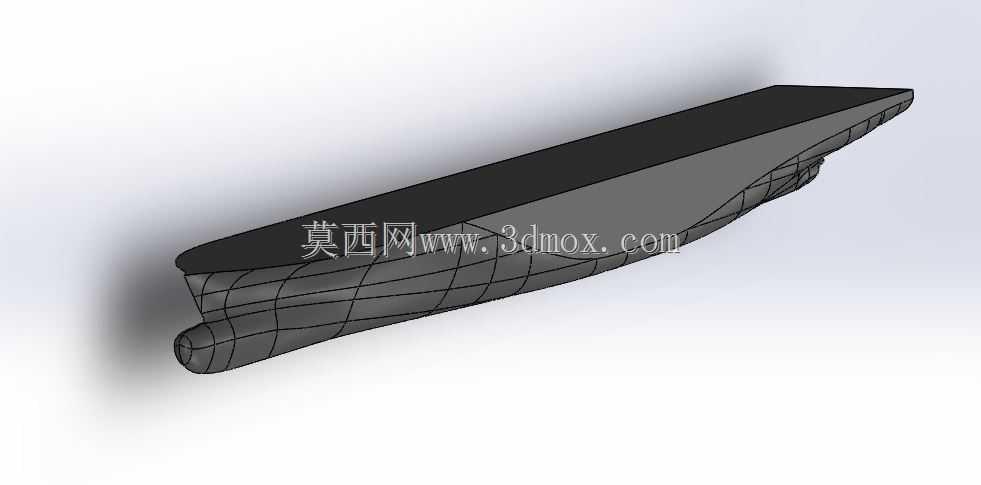

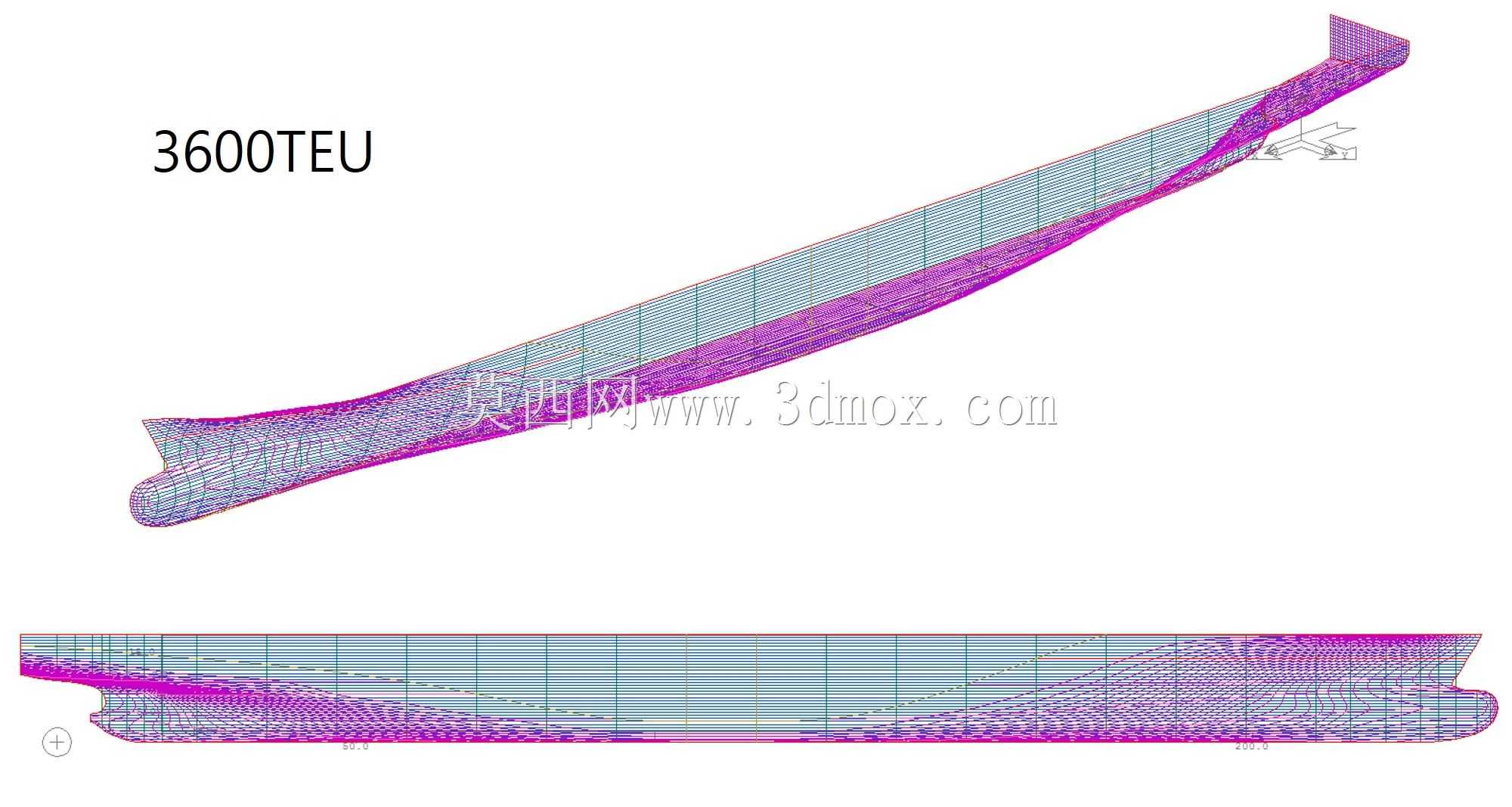

　　不会因为曲面斜度过大导致箱脚安装困难、绑扎角度不符合规范要求。在建模过程中，这类船型的曲面构建通常先从型线图的站线、水线、纵剖线入手，先搭建三维的线框骨架，确认每一条型线的光顺度，检查是否存在拐点，再通过多截面曲面、桥接曲面的方式生成外板曲面，之后反复检查曲面的曲率分布，调整控制点位置，保证所有外板曲面的曲率变化均匀，没有局部的凹陷或者凸起。很多新手容易犯的错误是直接用放样命令生成整体曲面，没有对局部过渡位置做调整，导致后续结构建模时出现很多无法贴合的曲面间隙，给生产设计阶段带来大量的修正工作。另外，船首的舷墙、栏杆的安装边界也要在线型设计时预留，舷墙的倾斜角度要和首部外板的线型匹配，保证舷墙的排水孔位置合理，能快速排走上浪的海水，不会在甲板面积水。对于常年跑固定航线的集装箱船来说，船型线型的微小优化都能带来长期的运营收益，比如球鼻首的形状针对常用航速做优化后，单航次的燃油消耗能降低3%-5%，一年运营下来的成本节约非常可观，这也是为什么这类成熟船型的线型会经过多轮水池试验反复调整，不会随意更改曲面参数。这个方案里的线型参数都是经过实际运营验证的成熟配置，所有曲面的衔接都满足生产建造的工艺要求，既保证了装载量的最大化，也兼顾了航行阻力、靠泊适配、结构安装等多方面的实际需求，没有脱离工程实际的理想化设计，每一处曲面变化都能找到对应的工程应用逻辑。
