德式VII C型U型作战潜艇精细三维结构

　　在水下作战装备的结构设计领域，常规动力潜艇的三维建模始终是舰船结构方向的典型实践项目，本次呈现的VII C型U艇结构模型，完整还原了该型量产潜艇的全艇结构布局，可用于舰船结构教学、作战场景仿真推演、装备结构认知等多个实际场景。从实际作战用途来看，该型潜艇是二战时期德军水下作战力量的核心量产型号，主要承担大西洋海域的破交作战、舰队警戒、近海巡逻等任务，单艇可搭载多枚鱼雷，具备较长时间的水下巡航能力，其结构设计在当时的常规潜艇中具备极强的代表性，兼顾了水下航行阻力控制、艇内空间利用率、武器搭载容量、结构强度冗余等多方面的设计需求。从设计思路层面拆解该模型的结构逻辑，首先是艇体线型的选择，该型艇采用了典型的常规潜艇过渡型线型，

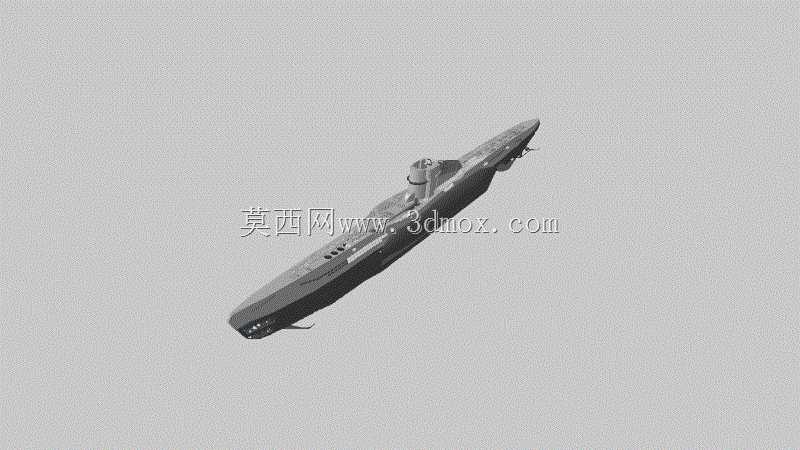

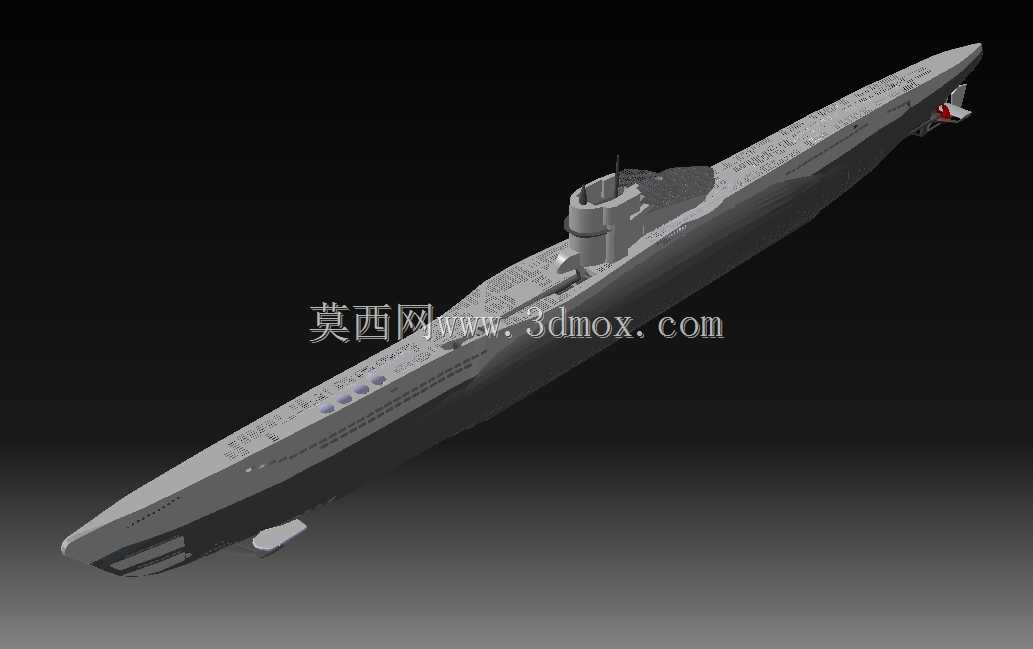

　　艇首为钝圆形水滴改型，既兼顾了水面航行时的兴波阻力控制，也适配水下航行时的流场特性，艇身中部为平行中体结构，最大化拓展了艇内可用舱室空间，艇尾为逐渐收窄的锥形结构，搭配尾部的螺旋桨与舵面布局，保证水下航行时的操纵灵活性。模型完整还原了艇体外部的所有结构细节，包括指挥塔围壳的整体造型、围壳上的潜望镜与通气管接口位置、艇身两侧的排水孔阵列、甲板上的系缆桩与武器挂载点、尾部的舵面与螺旋桨结构，甚至还原了艇体表面的防滑甲板纹理与舷侧的压载水舱开口位置，所有外部结构的位置关系都严格参照实艇的布局比例，没有出现结构错位或者比例失调的问题。从尺寸与安装边界的角度来看，建模过程中严格遵循了实艇的尺寸比例，艇体总长、型宽、吃水深度、

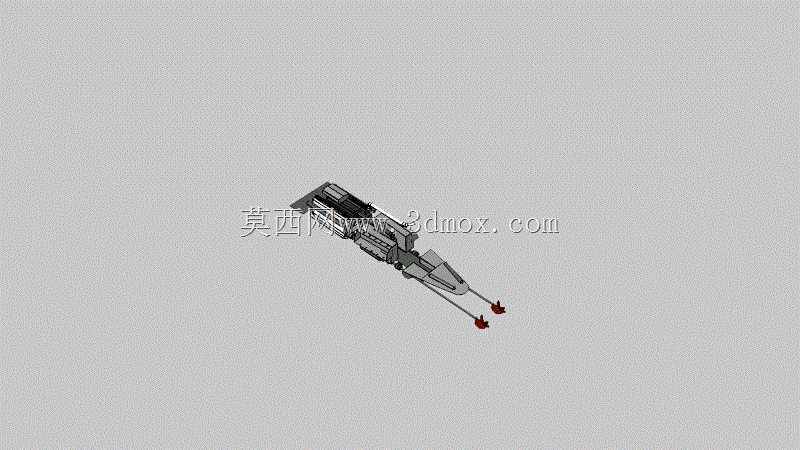

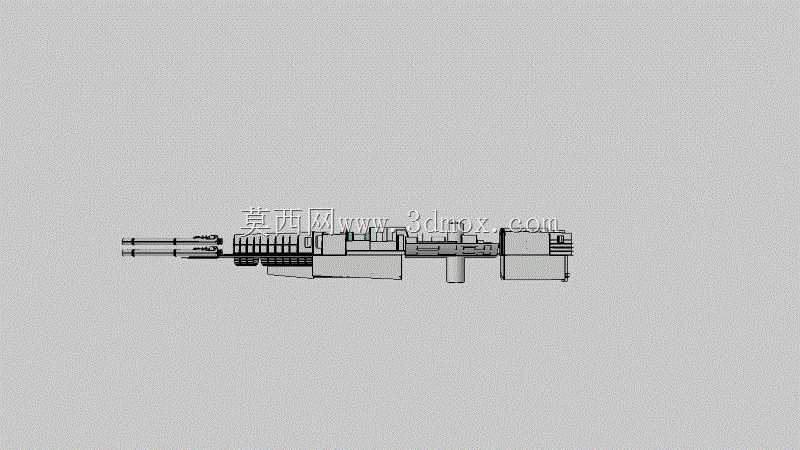

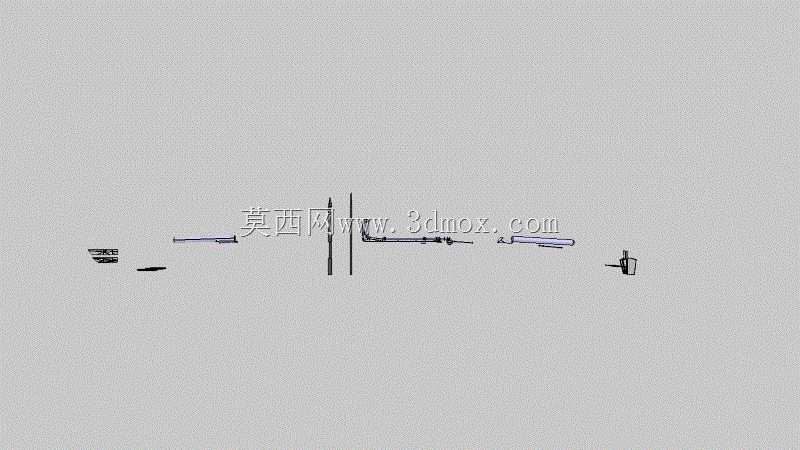

　　指挥塔高度等核心尺寸都按照实艇参数等比例缩放，艇体内部的舱室分隔也按照实艇的布局进行了还原，包括首鱼雷舱、前蓄电池舱、指挥舱、后蓄电池舱、动力舱、尾鱼雷舱等核心舱段的位置划分，每个舱段的边界都与艇体的肋位结构对应，能够清晰展示不同舱室在艇内的空间占比与位置关系。在功能特性的还原上，模型不仅呈现了艇体的外部造型，还对核心功能部件的结构进行了细化，比如鱼雷发射管的前后盖结构、压载水舱的注水排水口位置、指挥塔内的潜望镜升降通道、动力系统的轴系走向、舵面的转动连接结构等，这些细节的还原能够让结构设计从业者清晰理解常规潜艇的功能实现逻辑，比如压载水舱如何通过注排水实现艇体的上浮下潜，舵面如何通过角度调整控制艇体的航行姿态，

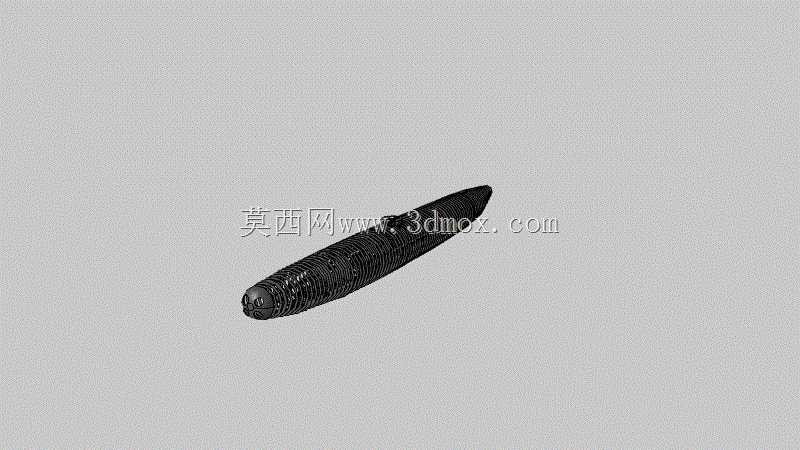

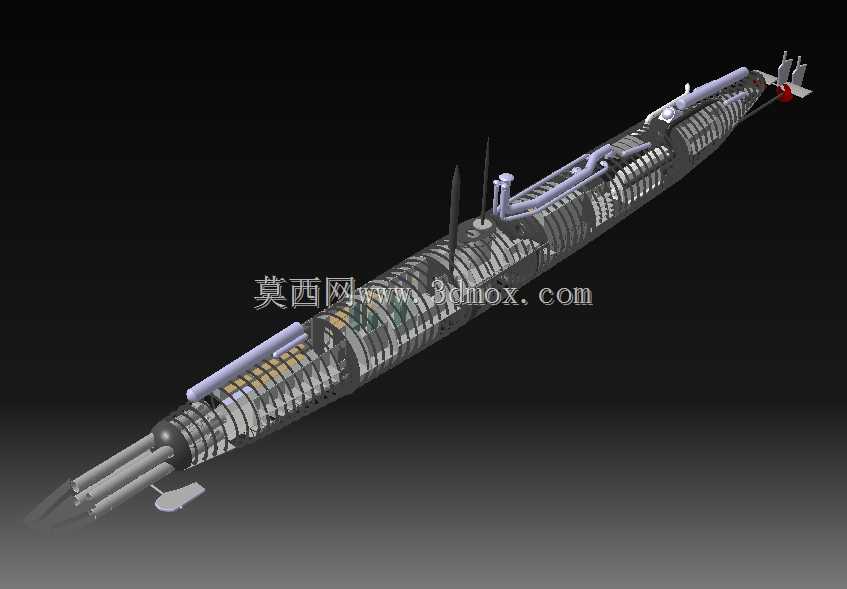

　　鱼雷发射管如何完成武器的装填与发射动作。在实际的行业应用中，这类精细的潜艇三维模型既可以作为舰船设计专业的教学案例，帮助学员理解常规潜艇的结构布局与设计逻辑，也可以用于作战仿真场景的搭建，为水下战术推演提供高精度的装备模型支撑，还可以作为科普展示的数字素材，用于军事主题展馆的互动展示内容开发。建模过程中对结构细节的把控，也能为民用水下潜器的结构设计提供参考，比如水下航行器的线型优化、舱室密封结构设计、压载系统布局等，都可以从这类成熟的军用潜艇结构中汲取设计经验。不同于简化的外观展示模型，该模型在结构层面做了大量的工程化还原，比如艇体的肋骨框架结构、耐压壳体与非耐压壳体的分层结构、艇体外壳的板缝拼接位置，这些细节都是实际舰船建造过程中必须考虑的工程要素，能够让三维建模从业者理解工业级装备模型与普通外观模型的差异，即在保证外观还原度的同时，必须符合实际的工程结构逻辑，不能出现违背工程常识的结构设计。比如耐压壳体的圆弧过渡处理，是为了承受水下的高压环境，避免应力集中导致的结构破损；非耐压壳体上的排水孔布局，是为了保证艇体下潜时非耐压舱内的水能够快速注满，上浮时能够快速排空，减少姿态调整的时间；指挥塔围壳的流线型造型，是为了减少水下航行时的紊流影响，降低航行阻力同时减小航行噪音，这些设计细节都在模型中得到了准确的体现。
