短款拉伸弹簧带挂钩结构设计

　　这款短款拉伸弹簧的设计，最初是针对小型自动化送料机构的复位需求开发的，在轻工包装、电子元器件装配、小型工装夹具这类需要小行程往复复位的场景里，这类短弹簧的使用占比并不低。不同于常规长行程拉伸弹簧，短款弹簧的有效圈数更少，初始拉力的控制精度要求更高，很多设计新手在做这类弹簧选型时，容易忽略挂钩处的应力集中问题，导致弹簧在反复拉伸后出现挂钩断裂的失效情况。从结构设计来看，这款弹簧采用的是半圆钩环的端部结构，钩环与弹簧本体的过渡处做了圆弧过渡处理，没有出现直角弯折的应力集中点，这一点在实际装配使用中很关键——很多设备上的弹簧失效，都出在端部挂钩的弯折位置，尤其是在频繁往复动作的工位，过渡圆弧的曲率半径如果小于线径的1.5倍，

　　疲劳寿命会直接下降40%以上。弹簧的有效圈与支撑圈之间没有并紧缝隙，每一圈的节距均匀，自由状态下圈与圈之间保持轻微的贴合预紧，这是拉伸弹簧和压缩弹簧最直观的结构区别，这种预紧状态能保证弹簧在初始受拉时就有足够的回弹力，不会出现空行程。在安装边界上，这款短弹簧的两个挂钩中心距在自由状态下较短，适配安装空间局促的小型机构，安装时不需要预留过长的拉伸余量，额定拉伸行程控制在自由长度的30%以内时，弹簧的线径变形量处于弹性形变安全区间，不会出现永久变形。实际应用中，这类短弹簧常被用在电器开关的触点复位、小型料仓的挡料板回弹、工装夹具的快速压头复位等位置，这些场景的共同特点是负载不大、往复频率高、安装空间有限，不需要大行程的弹性补偿，

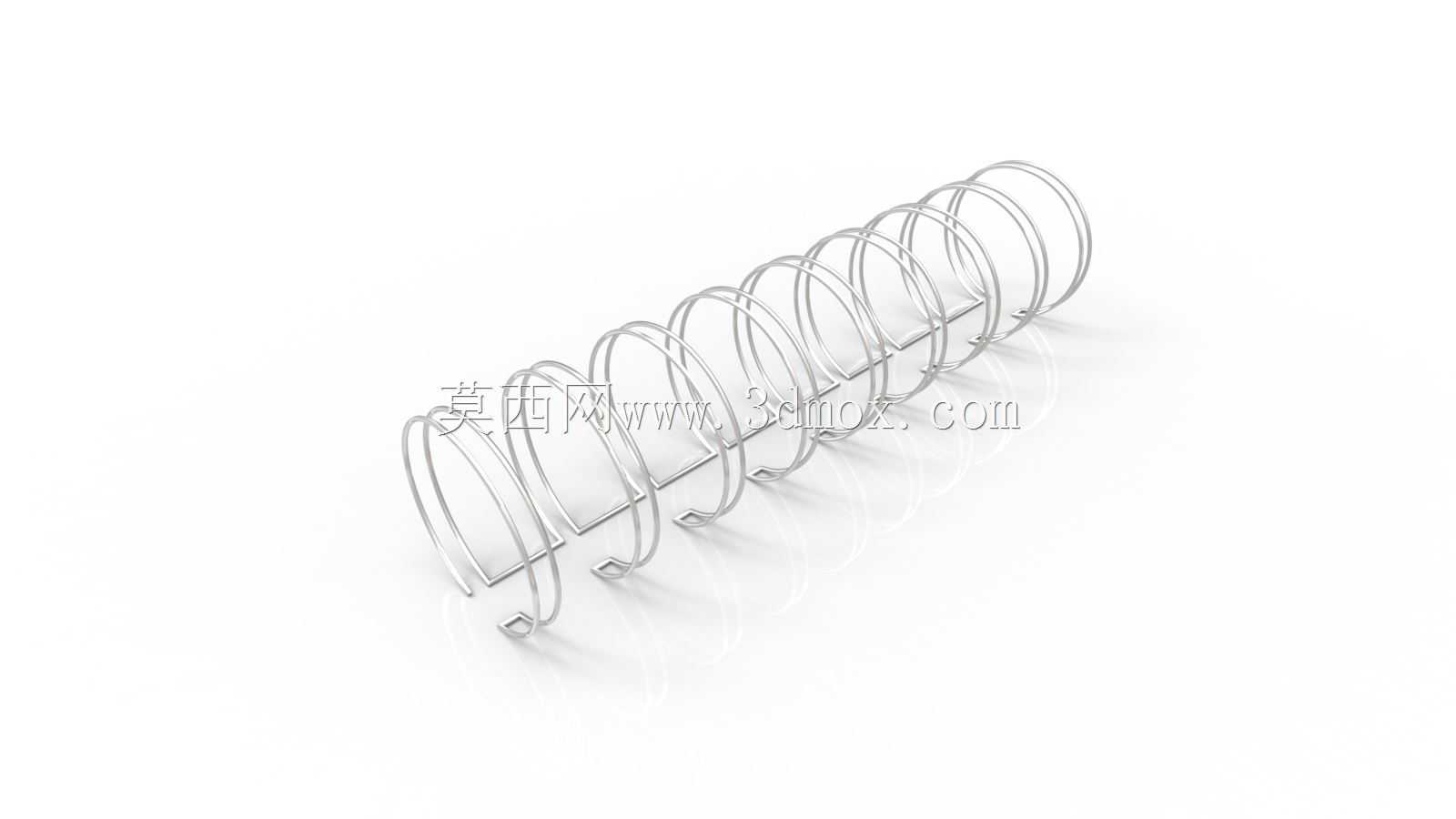

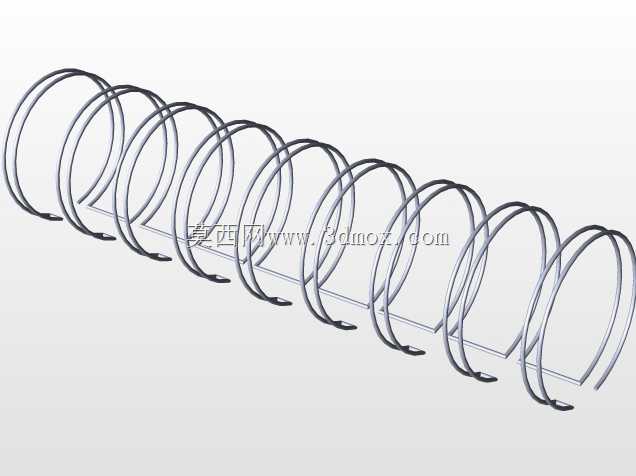

　　反而对弹簧的初始拉力一致性、疲劳寿命有较高要求。设计这款弹簧的三维模型时，特意还原了端部挂钩的成型角度，钩环的平面与弹簧轴线保持平行，避免安装后出现侧向扭力，很多现场装配的弹簧故障，就是因为挂钩角度偏差，导致弹簧受拉时同时承受扭转力，加速了端部的疲劳损坏。弹簧的线径选择适配常规小型机构的负载需求，刚度值经过校核，在额定拉伸长度下的回弹力刚好能满足常见小型复位机构的推力要求，不会出现弹力过大导致机构动作卡滞，或是弹力不足导致复位不到位的情况。从建模细节来看，弹簧的螺旋升角均匀一致，每一圈的轮廓度误差控制在建模公差范围内，挂钩处的弯折曲率完全符合五金弹簧的实际加工工艺，不是简单的直线弯折拼接，还原了实际冷卷弹簧成型后的圆弧过渡形态，

　　不管是用来做机构装配的干涉检查，还是做设备的运动仿真，都能直接匹配实际零件的安装尺寸，不会出现模型和实物尺寸偏差导致的装配问题。在做设备选型时，这类短拉伸弹簧不需要额外配置导向杆，因为自身长度短，拉伸过程中不会出现侧向弯曲失稳的情况，相比同线径的长行程弹簧，安装方式更灵活，既可以水平安装做横向复位，也可以垂直安装做竖向回弹，在小型自动化设备的紧凑布局里，能节省不少安装空间。很多结构工程师在做小型机构设计时，容易忽略弹簧的安装空间预留，尤其是拉伸弹簧的挂钩安装位，这款模型的挂钩内径尺寸适配常规的M3、M4规格的安装销轴，不需要额外定制特殊尺寸的连接销，通用互换性更强，能降低设备的零件采购成本，减少非标件的使用比例。
