便携钥匙链款健身追踪记录装置

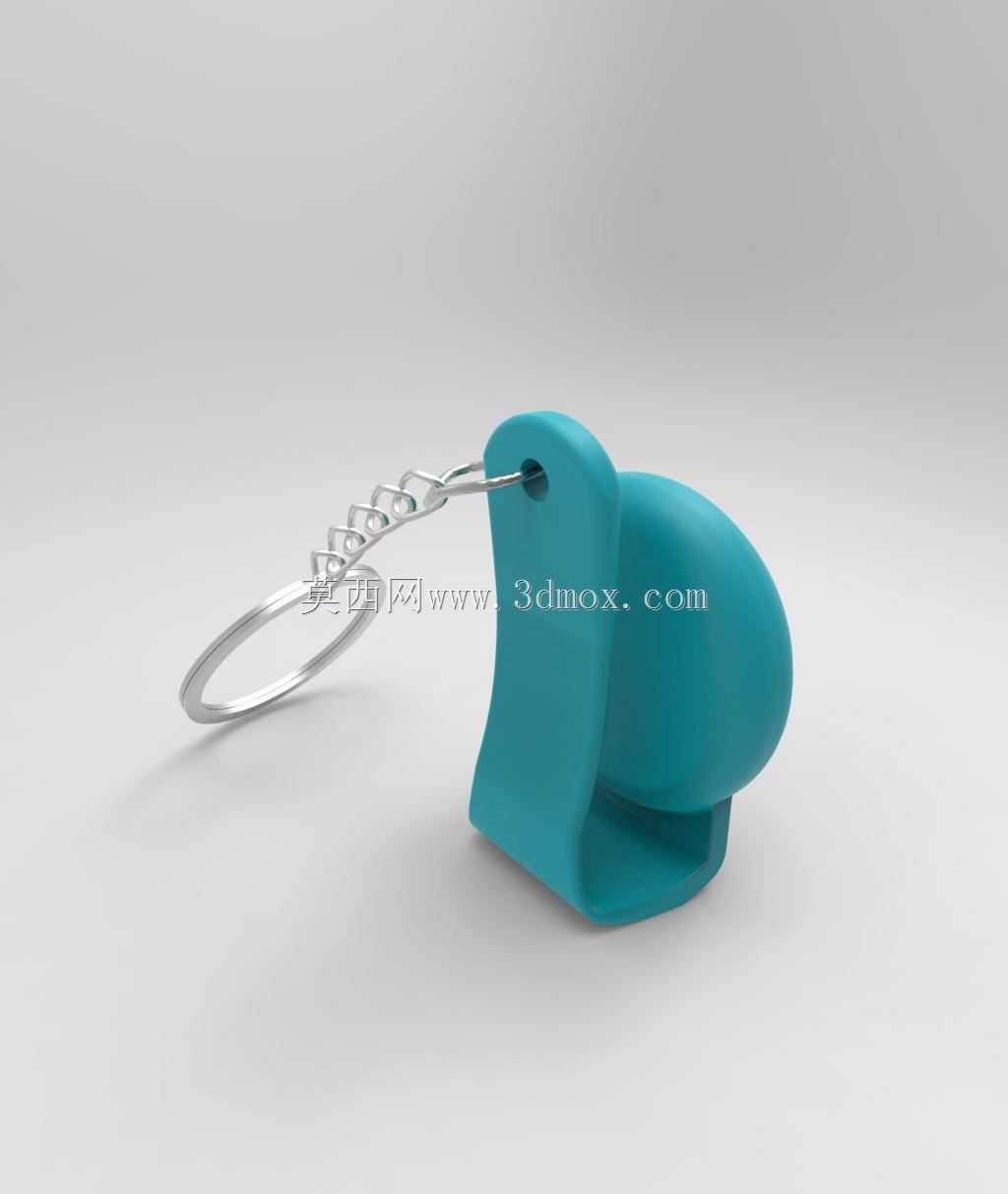

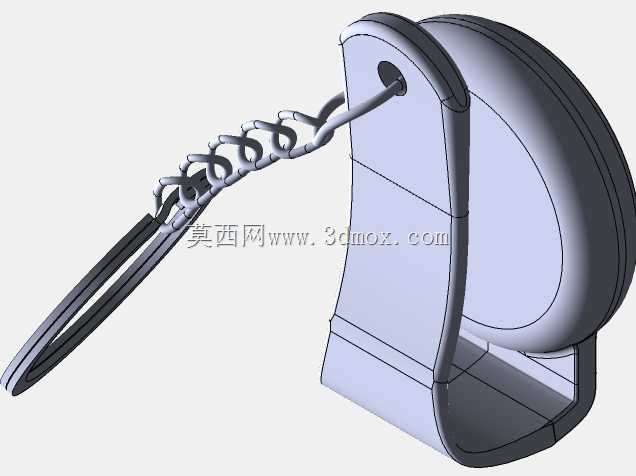

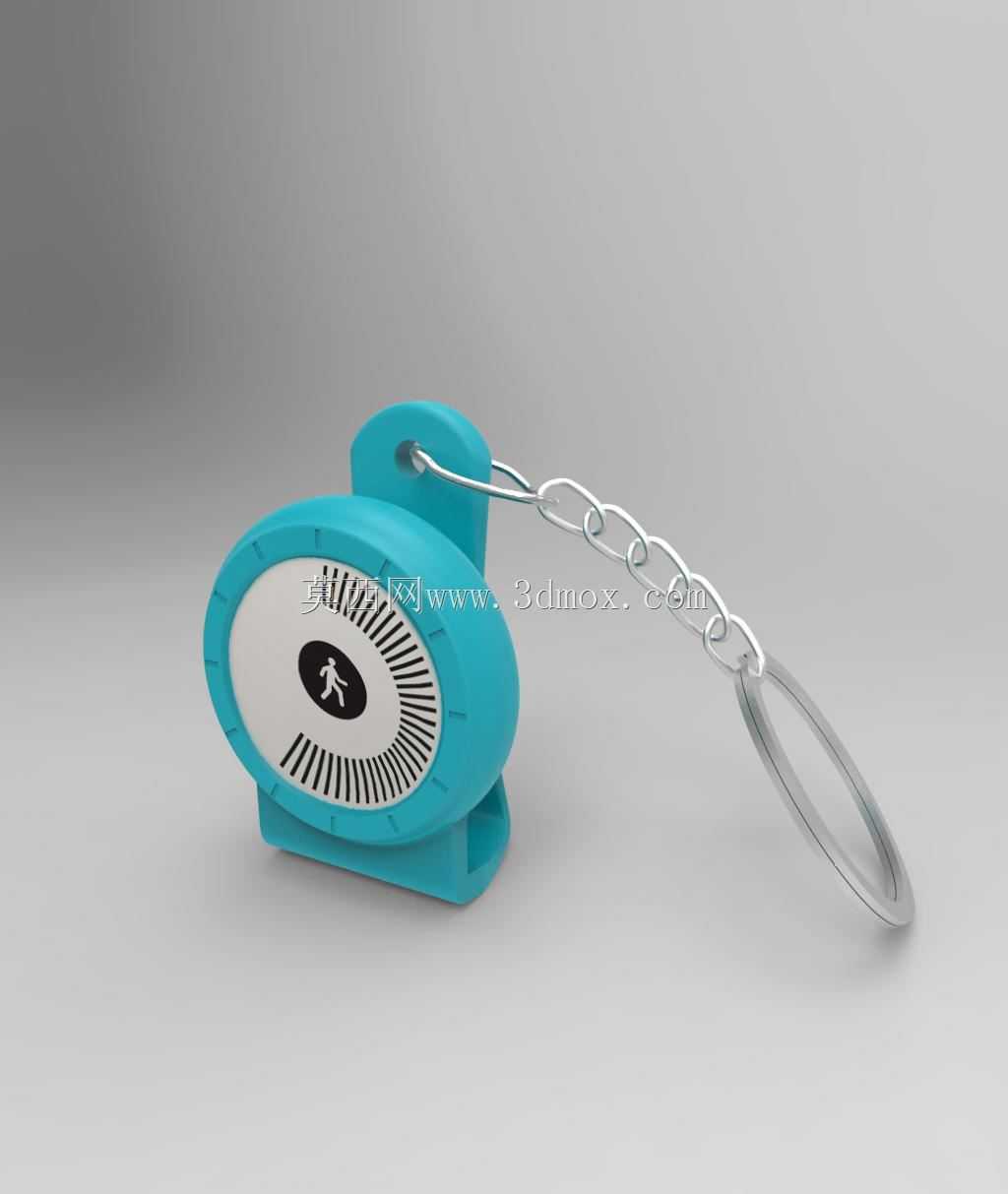

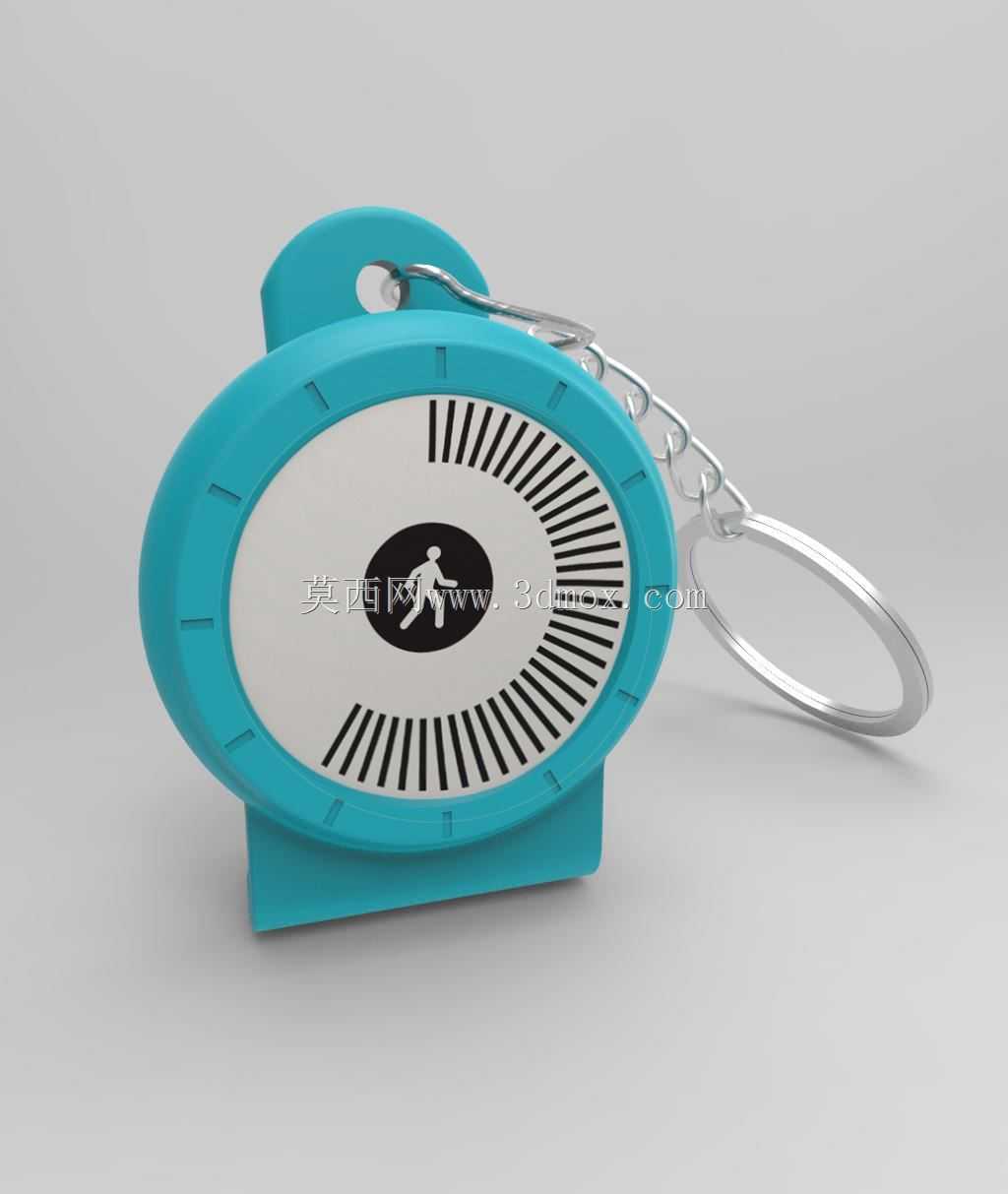

　　这款随身挂附的健身追踪装置，核心定位是轻量化日常运动数据记录载体，适配日常通勤、户外步行、轻量健身等多类场景，用户无需额外佩戴腕带类设备，仅通过日常随身携带的钥匙串即可完成基础运动数据的采集记录，解决了传统穿戴类设备需要额外佩戴、易遗忘丢失的使用痛点。从结构设计逻辑来看，整体采用椭圆盘状主体搭配底部支撑座的组合形态，主体外壳做了全包覆的圆角处理，所有棱边均做R2以上的倒圆角工艺，避免日常携带过程中剐蹭衣物或者划伤皮肤，外壳边缘均匀分布的内凹刻度槽，一方面作为装饰性纹理提升外观辨识度，另一方面也能增加手持操作时的摩擦力，降低湿手状态下滑脱的概率。主体正面的环形刻度区配合中心的行走标识，直观传递产品的运动记录属性，

　　无需额外标注文字即可让用户快速识别产品功能。顶部一体化延伸的挂耳结构做了加厚处理，挂耳内孔直径匹配标准钥匙链的连接环尺寸，可直接穿过金属链环与现有钥匙串组合，挂耳与主体衔接处做了渐变加厚的过渡结构，通过有限元受力分析验证，可承受50N以上的静态拉力，满足日常携带过程中拉扯、晃动的受力需求，不会出现挂耳断裂导致装置脱落的问题。配套的金属钥匙环采用标准弹簧开合结构，环体直径适配常规家用钥匙、门禁卡挂扣的安装尺寸，用户可根据自身使用需求灵活增减挂载的配件。底部的支撑座采用与主体同材质的一体化设计，支撑座底面为平整平面，可将装置稳定放置在桌面、台面等平面上，作为小型桌面摆件使用，放置时的重心经过配平计算，

　　主体椭圆盘的重心垂直投影完全落在支撑座的底面范围内，即使受到轻微的外力触碰也不会出现倾倒的情况。内部结构设计上，核心的传感模块、计数模块、供电模块均集中布置在主体椭圆盘的中心区域，外围预留足够的缓冲空间，日常携带过程中受到磕碰、撞击时，外壳可通过微小的弹性形变吸收冲击力，保护内部电子元件不受损坏。外壳采用卡扣加超声波焊接的密封组合方式，接缝处做了错位止口设计，可满足日常防泼溅的使用需求，雨天携带或者意外溅到水渍时不会出现内部电路短路的问题。整体尺寸控制在掌心可握持的范围内，厚度不超过15mm，挂载在钥匙串上不会出现过度凸起、硌碰口袋的问题，重量控制在20g以内，即使长时间挂载在钥匙上也不会给用户带来额外的负重感。从实际使用场景出发，

　　这款装置不需要复杂的配对操作，用户随身携带即可自动记录步行步数等基础运动数据，正面的刻度区可直观反馈当日的运动完成进度，无需连接手机即可快速查看当日运动情况，适配没有使用智能穿戴设备习惯、仅需要基础运动记录功能的用户群体，同时作为钥匙链挂件使用时，也具备较强的装饰属性，青蓝色的外壳配色搭配金属链环，可适配不同风格的随身配饰搭配需求。在结构建模过程中，所有配合尺寸均按照注塑件的公差标准预留合理的装配间隙，外壳壁厚控制在1.8-2.2mm的均匀区间，避免注塑生产过程中出现缩痕、翘曲等工艺缺陷，挂耳、支撑座等受力位置做了局部加厚加筋处理，在不额外增加整体重量的前提下提升结构强度，内部电子元件的安装位设置了定位柱与卡扣，不需要额外打胶即可完成元件的固定，提升装配效率的同时也方便后续的维修拆解。
