四旋翼涵道风扇飞行载具结构设计

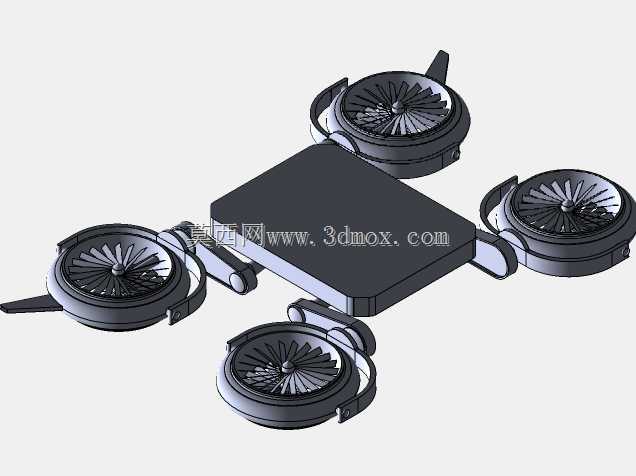

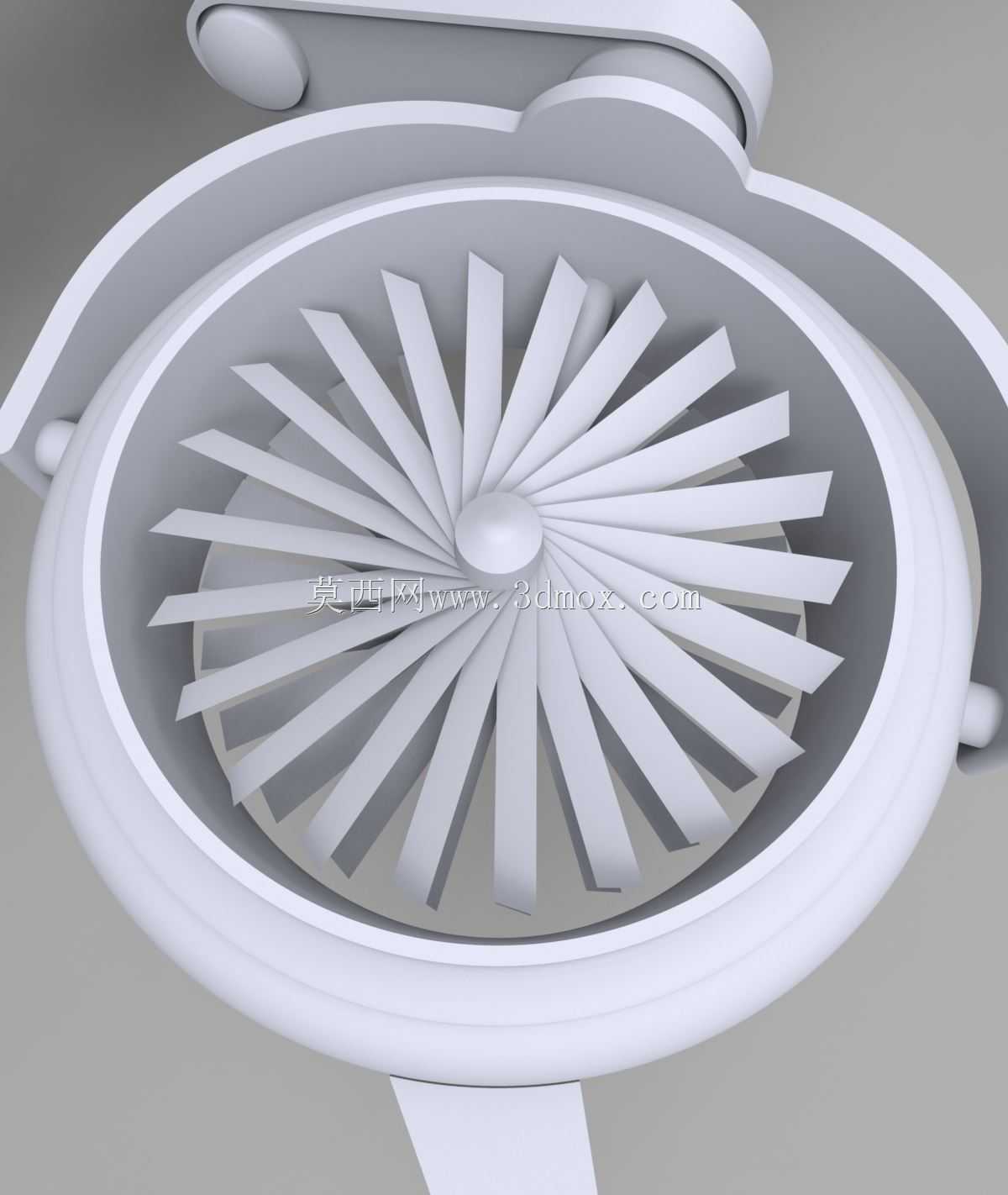

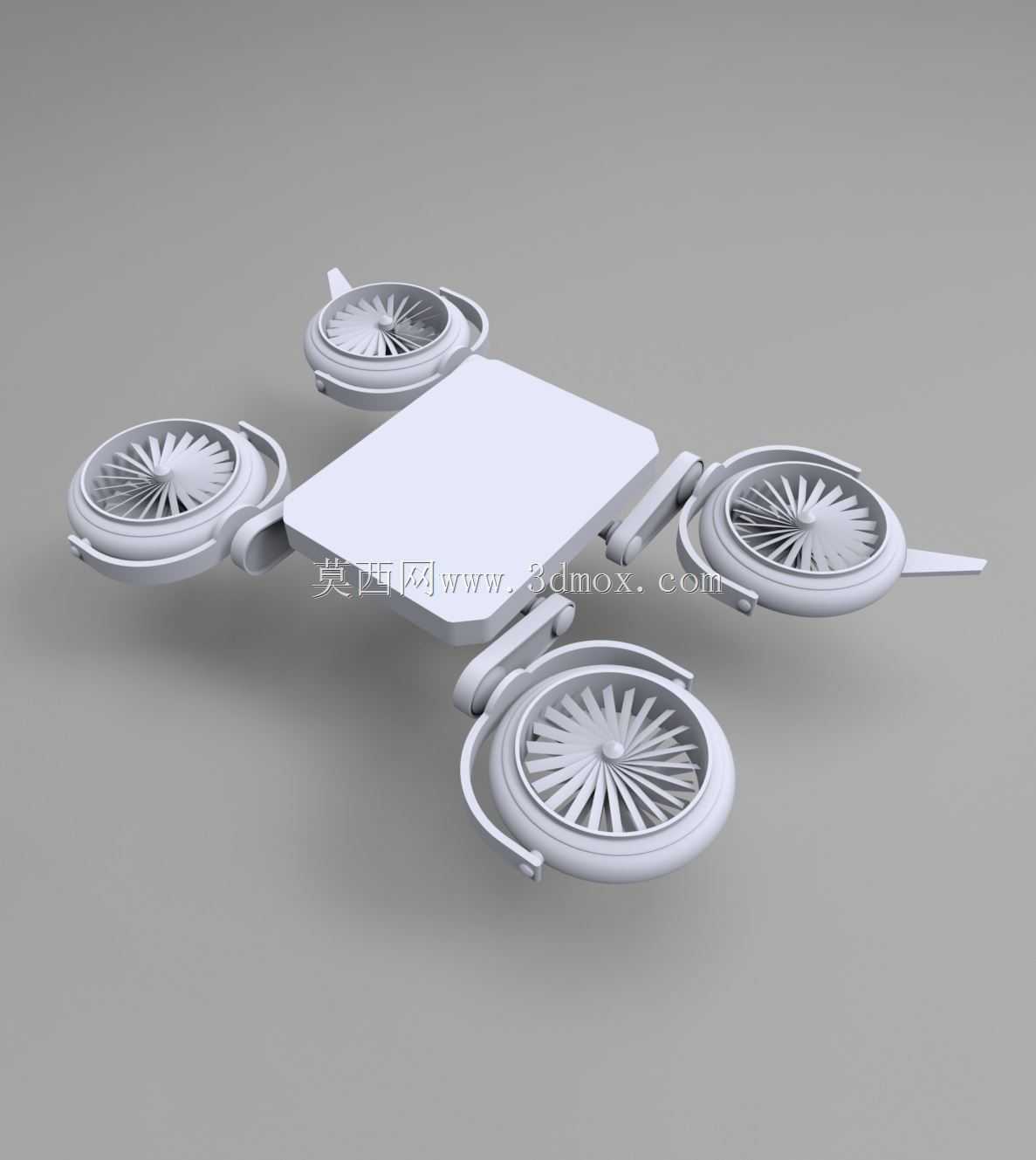

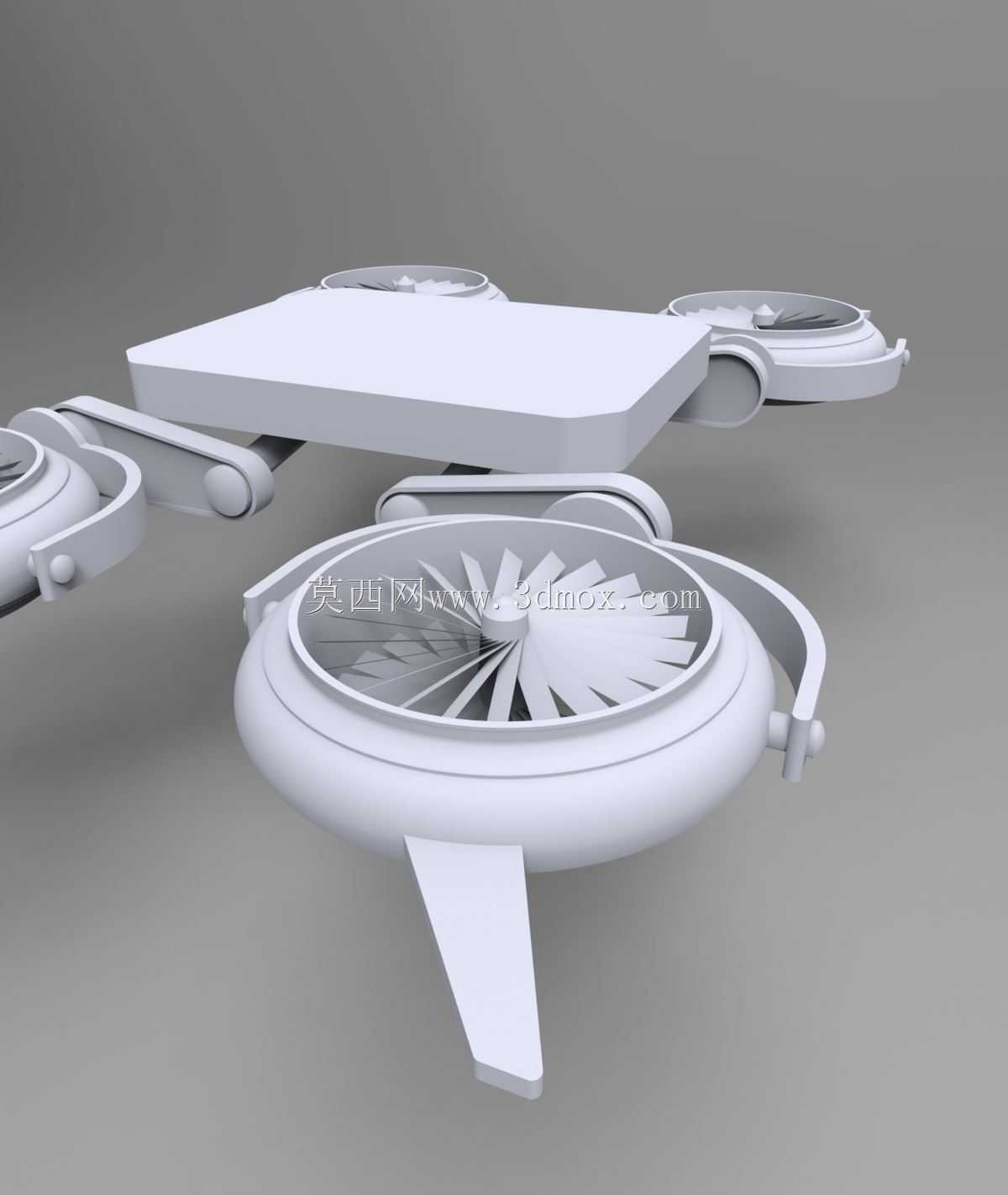

这款四涵道旋翼飞行载具的结构设计，核心围绕小型低空作业与消费级娱乐场景的实际需求展开，区别于传统外露桨叶的多旋翼构型，采用涵道包裹式的动力单元布局，首先解决了外露桨叶易磕碰伤人、高速旋转时桨尖涡流损耗大的问题，在室内狭小空间飞行、近人场景作业时，涵道外圈的防护结构能直接避免桨叶接触人体或障碍物，大幅提升使用安全性。四个动力单元通过折叠式铰接臂与中心承载平台连接，铰接位置预留了阻尼限位结构，既可以在收纳状态下将旋翼臂向中心收拢，减小整体存放占用空间，也能在展开状态下通过限位结构锁止，保证飞行时的结构刚性，避免旋翼臂受气流扰动产生形变影响飞行姿态。中心平台采用圆角矩形的扁平化设计，上表面预留了标准化的载荷安装接口，可根据使用场景搭载小型摄像模块、传感探测单元或是轻量化的作业执行组件，平台内部预留的腔体空间可容纳飞控主板、电池组与信号接收模块，腔体边缘设计有卡扣式的盖板安装位，方便后期对内部元器件进行检修更换。每个涵道内部的风扇叶片采用等距排布的后掠式构型，叶片根部与轮毂做了圆弧过渡处理，能降低高速旋转时的应力集中，同时优化气流进入涵道后的流向，减少紊流产生的气动噪音，提升动力输出效率。涵道外圈的环形结构截面采用翼型设计，在旋翼产生下洗气流时，环形壁面可额外产生一部分升力，同等动力输入下能提升约15%的载荷能力。整机的安装边界控制在展开状态下旋翼外沿间距320毫米以内，收拢状态下整体尺寸不超过160毫米见方，可适配多数消费级无人机的便携收纳包尺寸。结构设计时所有受力铰接位置均做了加厚处理，材料选型上可兼容ABS注塑与碳纤维板材两种加工工艺，针对玩具级应用可采用低成本的注塑工艺批量生产，针对专业作业场景可更换碳纤维板材提升结构强度、降低整机自重。动力单元的安装座设计有快拆结构，无需额外工具即可单独更换单个涵道风扇组件，降低后期维护成本。飞控安装位位于中心平台的几何中心位置，保证整机重心与气动中心重合，减少飞行时的姿态补偿能耗，电池仓设计为抽拉式结构，可快速更换备用电池，提升连续作业时长。整机的走线槽全部隐藏在旋翼臂与中心平台的内部腔体中，避免线材外露受气流影响产生晃动，同时也能减少线材被外物勾挂的风险。
