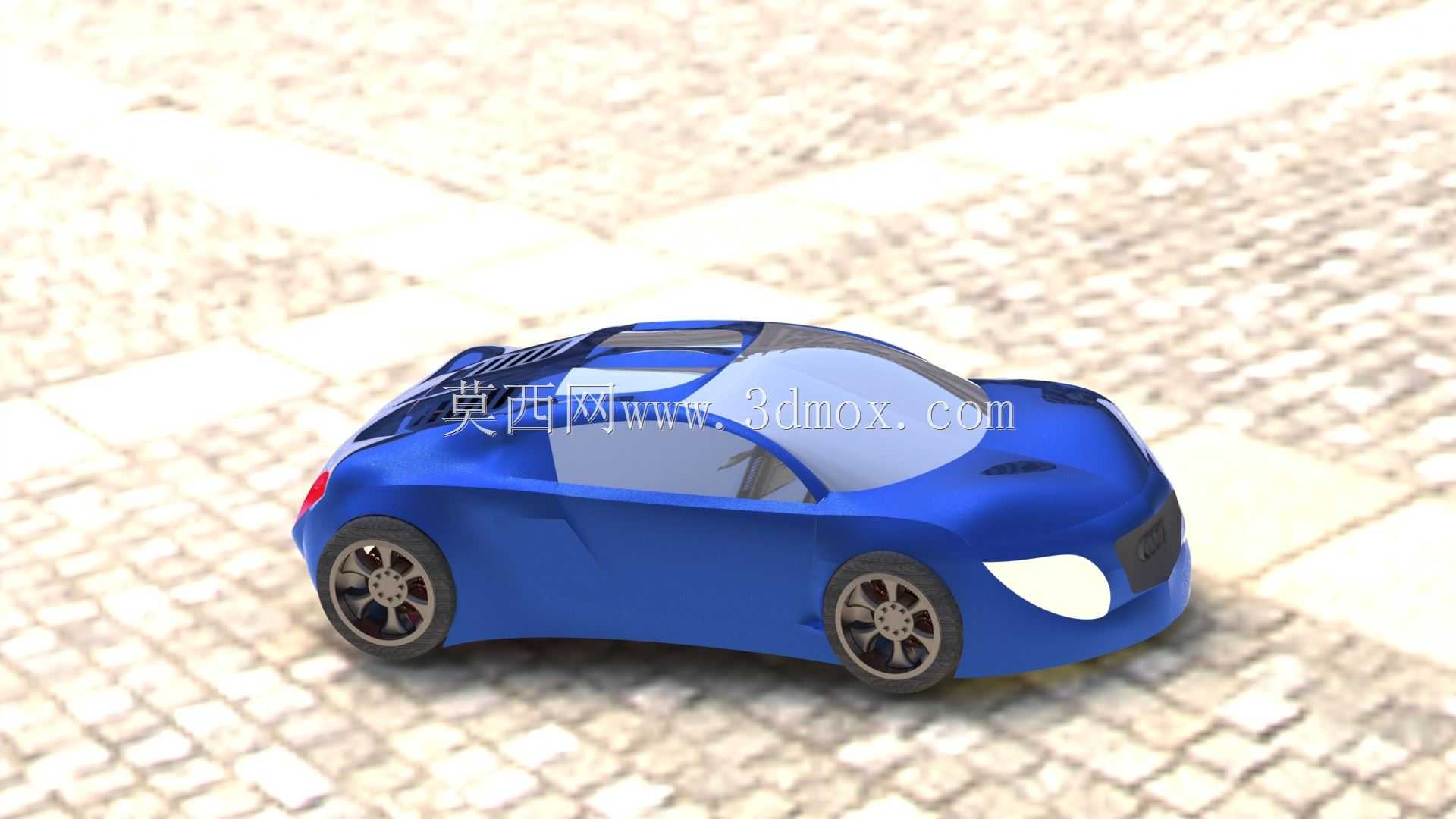

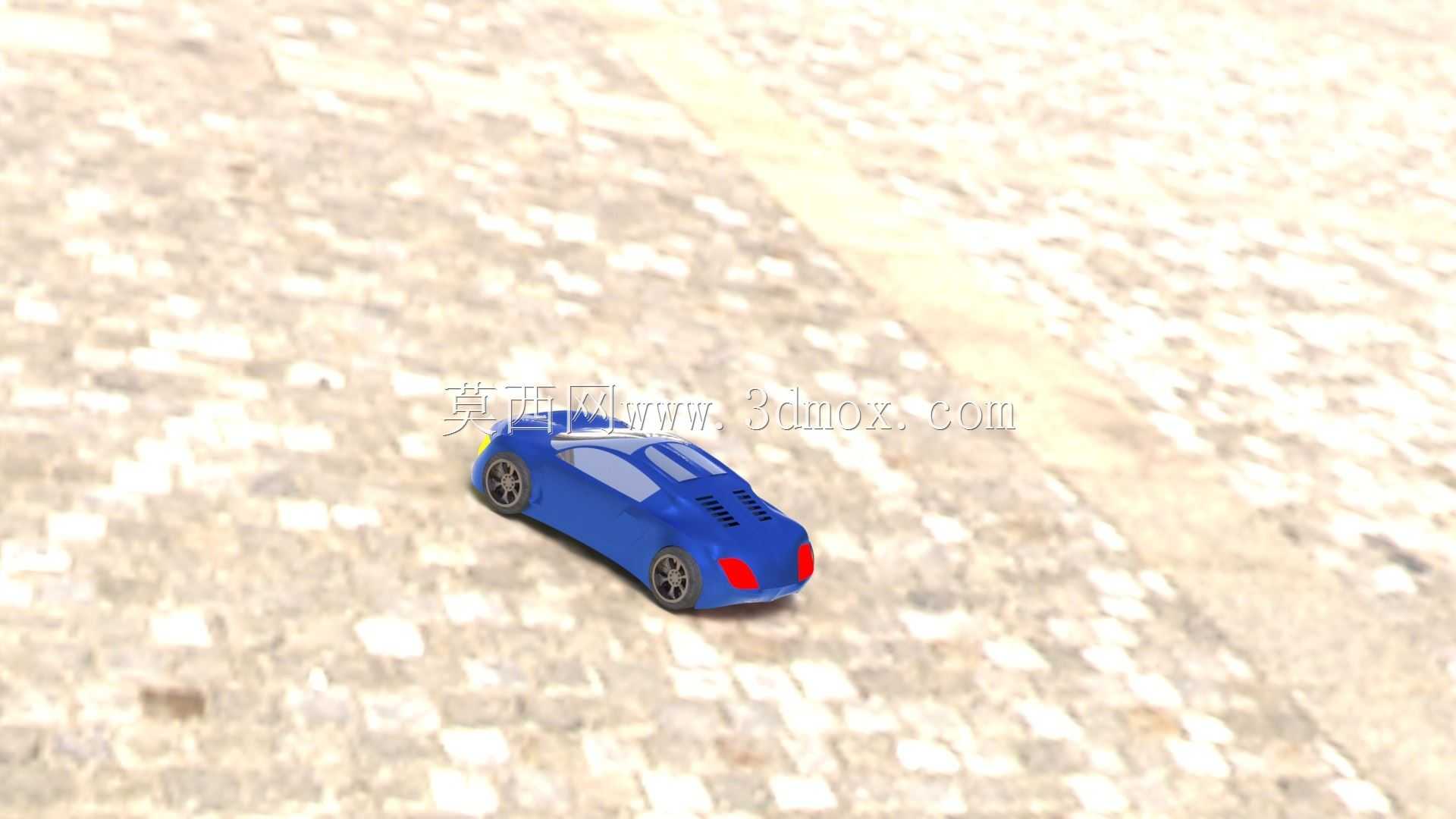

Q版奥迪概念跑车外观结构设计

　　本次呈现的是一款Q版风格的奥迪跑车外观结构三维设计，整体造型在保留奥迪品牌经典设计语言的基础上，做了卡通化的比例压缩，将实车的流线型特征做了圆润化处理，适配文创衍生、玩具开发、展陈道具等多场景的应用需求。从实际用途来看，该模型既可以作为汽车文创周边开发的结构基准，用于1:32及以下比例的合金车模、塑料拼装玩具的开模参考，也可作为汽车营销场景中的互动展项素材，用于线下门店的AR互动、线上宣传的三维素材制作，同时也能作为高校汽车设计专业的曲面建模教学案例，帮助初学者理解汽车A级曲面的构建逻辑。

　　在功能特性层面，该模型完整还原了跑车的核心外观功能分区：前脸区域保留了奥迪标志性的大灯轮廓，做了一体化的圆润处理，灯腔内部预留了发光组件的安装空间，可适配LED灯珠的嵌入安装，满足玩具类产品的发光功能需求；前保险杠区域做了内凹的进气格栅造型，在Q版比例下保留了空气动力学的视觉特征，同时格栅区域做了壁厚预留，可直接用于注塑模具的型腔加工，无需额外做结构补正。车身侧面采用了双门跑车的经典布局，车窗区域做了倾斜角度的优化，在缩短轴距的前提下保证了侧面视觉的流畅度，车门处预留了分模线的位置，沿着车身腰线布置，可直接适配玩具车的车门开合结构安装，车门内侧预留了卡扣安装位，可固定车门铰链组件，无需额外做结构加强。轮拱区域做了外扩的宽体处理，既强化了跑车的运动视觉特征，也为轮组的安装预留了足够的摆动空间，适配不同尺寸的橡胶轮胎安装，轮心位置预留了标准的轮轴安装孔，孔位公差按照玩具类产品的通用标准设定，可兼容市面上多数通用玩具车轴的装配需求。

　　设计思路上，该模型没有完全照搬量产奥迪跑车的比例，而是将整车的长宽高比例做了1:1.2:0.8的压缩调整，将实车的长车头特征做了缩短处理，把视觉重心向车身中部偏移，更符合Q版造型的视觉认知习惯。曲面构建过程中，所有外表面均采用G2连续的曲面拼接，避免了曲面接痕的出现，车身侧面的腰线从大灯末端一直延伸至车尾，做了渐消处理，在车尾处与尾灯轮廓自然衔接，既保留了奥迪车型的腰线设计特征，也适配Q版造型的圆润感。车尾部分保留了小尺寸的尾翼造型，尾翼与车身做了一体化设计，减少了后续装配的零件数量，降低量产时的装配成本，尾灯区域做了内凹的造型，预留了透光件的安装槽位，可直接嵌入红色透明塑料件，实现尾灯的仿真效果。

　　从外形尺寸与安装边界来看，按照1:1的设计基准，该模型整车长度控制在3200mm，宽度1600mm，高度1200mm，轴距2100mm，所有外凸部件的边界均做了圆角处理，最小圆角半径不小于5mm，避免了尖锐棱角的出现，适配玩具类产品的安全标准。轮距设置为前1380mm、后1400mm，轮胎外沿与轮拱内侧的间隙预留了20mm的空间，既保证了视觉上的饱满度，也为轮组的上下跳动预留了足够的活动空间，若用于动态玩具车开发，该间隙可兼容常规的弹簧避震组件安装。底盘部分做了平整化处理，预留了电池仓、电机仓的安装空间，电池仓尺寸按照常规5号电池组的尺寸设定，可容纳3节串联的5号电池，电机仓位置预留了双出轴电机的安装位，可直接适配常规的玩具车驱动电机，底盘边缘预留了6个螺丝安装柱，柱位直径6mm，深度15mm，可用于上下壳体的螺丝固定，安装柱的位置避开了内部的功能组件安装区域，不会出现装配干涉的问题。前保险杠下方预留了牌照安装位，位尺寸按照常规装饰牌照的尺寸设定，可粘贴个性化装饰牌，后保险杠下方预留了排气造型的装饰槽，可加装镀铬装饰件提升仿真度。整个模型的所有壁厚均按照2.5mm的均匀壁厚设计，避免了注塑过程中出现缩痕、翘曲等问题，所有筋位的厚度均不超过壁厚的0.6倍，防止出现表面缩印，适配注塑量产的工艺要求。
