轮式配重投石弹射装置结构设计

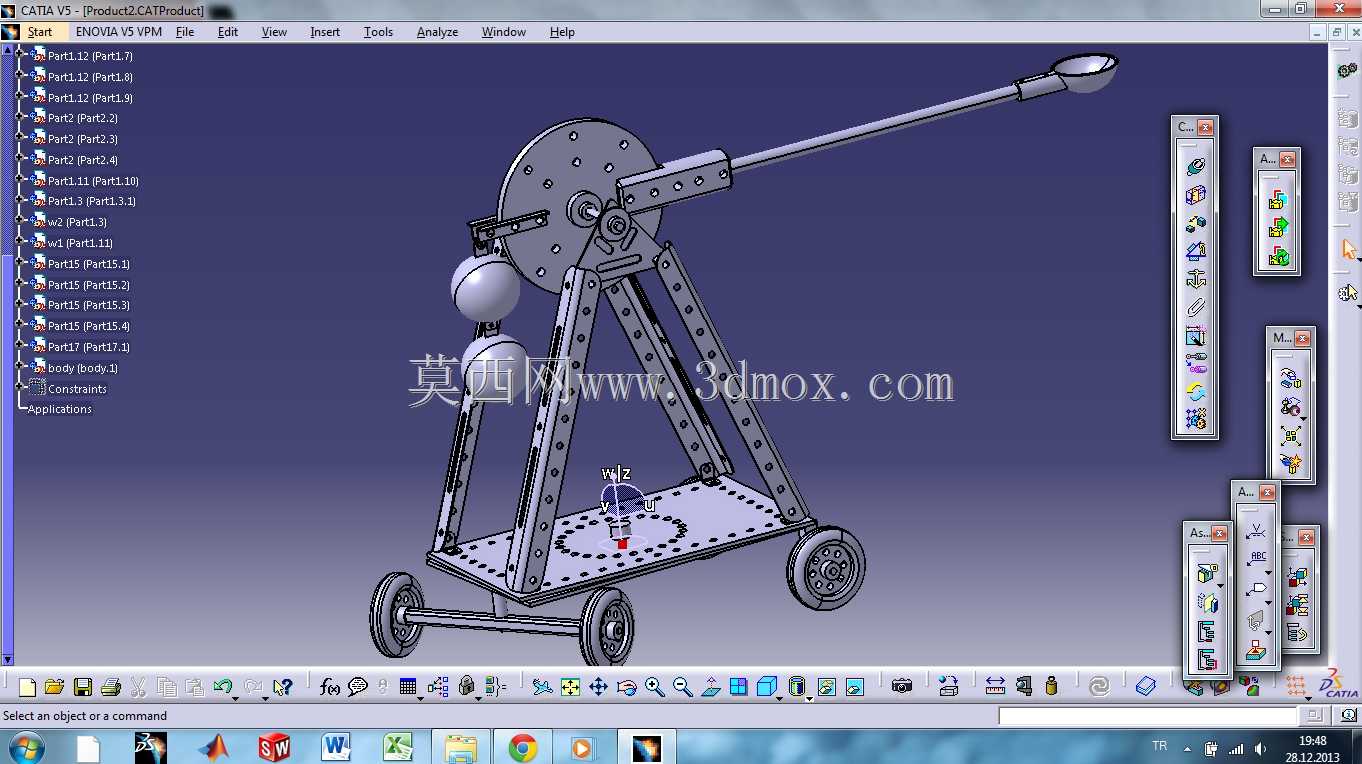

　　这款轮式配重投石装置的三维结构，完整还原了重力式抛射设备的核心传动逻辑，可用于古代机械复原研究、科普教具开发以及仿古场景装置的结构参考。从实际应用场景来看，这类结构既可以作为历史机械研究的具象化载体，帮助从业者理解早期重力储能机械的力传递路径，也可经过比例缩放后用于文旅场景的仿古展演装置搭建，还能作为机械原理教学的演示案例，让学习者直观理解力矩转换、势能释放的实际工程应用。

　　设备的核心功能依托重力配重与杠杆传动实现抛射动作，装置底部采用四轮式移动底盘设计，三角桁架式的支撑腿直接连接底盘框架与上部转轴支座，既保证了抛射作业时的结构稳定性，也预留了足够的配重摆动空间，避免配重块在释放过程中与底盘结构发生干涉。底盘框架采用带阵列安装孔的平板结构，可根据抛射力需求调整配重初始位置、抛射臂转轴的安装点位，适配不同重量抛射物的射程要求。

　　从设计思路来看，整个结构优先保证力传递路径的刚性，抛射臂采用长杆式结构，尾端设置两个独立的配重挂接位，可通过增减配重球的数量调整重力势能储备，抛射臂与转轴的连接位置设置了多组定位孔，能够灵活调整力臂比例，适配不同的抛射角度与射程需求。抛射臂前端设置勺状承料槽，用于放置抛射物，承料槽的弧度经过适配，保证抛射臂摆动到止点位置时抛射物能够沿预设切线方向飞出，避免过早脱槽或者卡滞。

　　上部的转盘式调节结构连接在三角支撑的顶部，可带动整个抛射臂组件实现水平方向的角度回转，调整抛射方向，转盘侧面设置的定位销孔可在方向调整完成后实现锁止，避免抛射过程中出现方向偏移。整个支撑结构采用三角桁架形式，杆件之间通过铰接与螺栓连接组合，在保证整体结构抗扭、抗弯强度的同时，尽可能降低了装置自身重量，配合底部的四个脚轮，可实现短距离的场地转移，不需要额外吊装设备辅助。

　　从安装边界与尺寸适配角度来看，整个装置的重心始终落在四轮底盘的支撑轮廓范围内，即使在配重块下摆、抛射臂快速摆动的动态过程中，重心偏移量也不会超出脚轮的支撑边界，不会出现侧翻风险。抛射臂的最大摆动角度经过限位结构约束，下摆止点位置刚好让配重块处于底盘上方的预留空间内，不会碰撞地面或者底盘构件，上摆止点位置对应最优抛射仰角，保证抛射物的飞行轨迹符合设计预期。

　　结构中所有的铰接转动位置都预留了轴套安装空间，实际加工时可加装铜质或者尼龙轴套降低转动摩擦，减少反复抛射过程中的部件磨损。底盘上的安装孔位采用等间距阵列设计，除了调整核心部件位置外，还可加装固定地锚的连接位，在需要大配重、远射程的使用场景下，可通过地锚将底盘与地面固定，进一步提升作业稳定性，抵消抛射瞬间的后坐力。整个装置没有复杂的异形曲面构件，所有杆件、板材、回转件都可采用常规型材加工，不需要特殊的加工工艺，加工门槛低，组装流程简单，不管是做等比例复原还是缩比模型制作，都能快速完成实物搭建。
