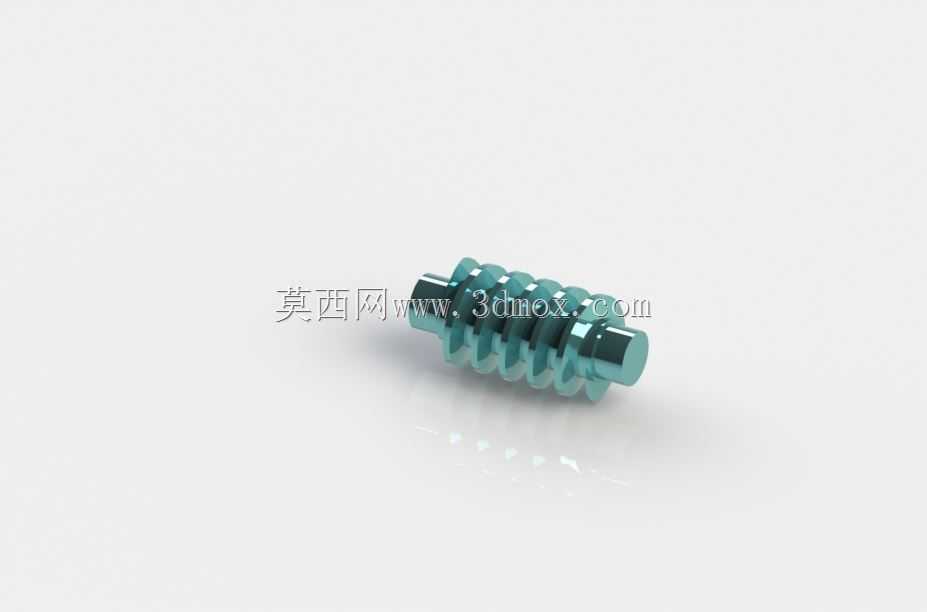

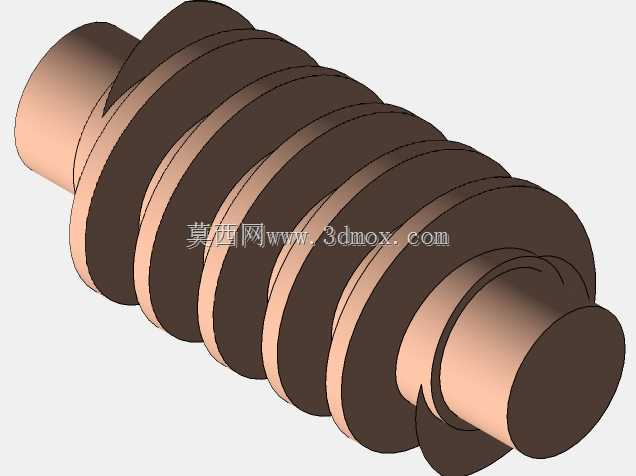

精密蜗杆传动件三维结构设计

　　在各类需要大传动比、低运行噪音的传动场景中，蜗杆类传动件始终是核心选型方向之一，从中小型输送设备的减速单元，到精密机床的进给传动机构，再到自动化生产线的分度定位结构，这类零件的啮合精度、结构强度直接决定整套设备的运行稳定性。本次呈现的蜗杆结构，在设计阶段就围绕实际工况的载荷特性做了针对性的结构优化，没有照搬通用蜗杆的标准参数做简单拉伸建模，而是结合常见的安装边界做了细节调整。

　　从实际应用场景来看，这类蜗杆常和配套蜗轮组成交错轴传动副，两轴空间交错角通常取90度，在很多对安装空间有严格限制的小型设备里，单级蜗杆蜗轮副就能实现10到80的传动比，相比多级圆柱齿轮减速结构，能大幅压缩传动单元的轴向与径向占用空间，这也是很多轻工机械、输送设备、小型自动化工位优先选用这类传动结构的核心原因。在设计思路上，建模时首先确定的是蜗杆的轴向齿廓参数，齿形部分采用阿基米德蜗杆的成型逻辑，轴向截面内齿廓为直线，加工时可以通过普通车床的直线走刀完成齿形切削，不需要定制特殊成型刀具，能有效降低后续零件加工的工艺成本，适配多数中小机加工车间的生产能力。

　　结构细节上，蜗杆两端的轴颈尺寸做了统一的公差适配设计，轴肩位置预留了轴承安装的定位端面，端面跳动公差按照普通精密级传动的要求做了建模约束，安装时可以直接匹配标准深沟球轴承或者角接触轴承，不需要额外加工调整垫片的适配结构。齿部的长度设计覆盖了完整的啮合行程，同时在齿部两端做了轻微的倒角过渡，避免装配时齿端锐角刮伤蜗轮齿面，也能减少啮合起始阶段的冲击载荷。从安装边界来看，蜗杆的总长度、轴颈直径、齿顶圆尺寸都适配常见的小型减速箱腔体尺寸，中心高参数和标准蜗轮副的安装中心距匹配，设计选型时不需要对现有减速箱的腔体结构做大规模修改，就能直接替换同参数的旧蜗杆零件，降低设备维护的改造成本。

　　功能特性层面，这类蜗杆在和蜗轮啮合时，具备反向自锁的潜在特性，当导程角小于啮合轮齿间的当量摩擦角时，只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，这一特性在提升机构、输送线的止逆结构中非常实用，不需要额外加装刹车或者止逆结构，就能避免设备停机后负载反向滑动引发的安全问题。建模过程中，齿面的螺旋升角、齿厚参数都经过了啮合干涉校验，确保和配套蜗轮装配时，齿面接触斑点覆盖齿高方向的60%以上、齿长方向的50%以上，运行时不会出现卡滞、偏磨的问题，齿根位置做了标准的圆角过渡，避免热处理和载荷冲击时出现应力集中引发的断齿问题。

　　在实际设备运行中，这类蜗杆的传动平稳性远高于同传动比的多级齿轮结构，因为蜗杆齿是连续的螺旋齿，和蜗轮齿啮合时是逐步进入、逐步退出啮合的过程，啮合冲击小，运行噪音低，非常适合用在对运行噪音有要求的办公设备、医疗辅助设备、食品输送机械当中。设计时还考虑了润滑维护的需求，齿部的表面粗糙度参数按照啮合润滑的要求做了设定，运行时油膜可以均匀附着在齿面，减少齿面的磨损速率，延长传动副的整体使用寿命。两端轴颈位置预留了密封件的安装槽位，可以适配标准的骨架油封，避免减速箱内的润滑油泄漏，同时阻挡外部的粉尘、碎屑进入箱体内部磨损齿面。

　　从建模的工程实用性角度出发，整个模型的特征树按照加工工艺顺序搭建，从坯料的棒料拉伸，到轴颈的车削台阶，再到齿部的螺旋扫掠切除，最后是倒角、退刀槽的细节特征，每一步特征都对应实际加工的工序流程，结构工程师拿到模型后可以直接导出工程图用于生产，不需要重新梳理建模逻辑调整特征顺序，也可以直接导入有限元分析软件，对齿根弯曲强度、轴的扭转刚度做仿真校验，快速验证不同载荷工况下的结构可靠性。
