离心式高压通风机结构设计方案

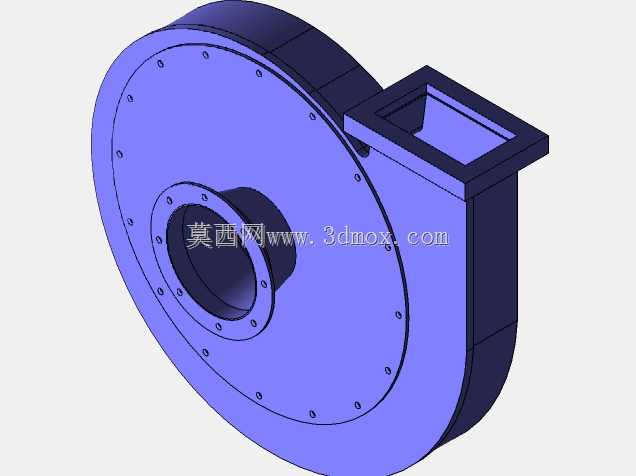

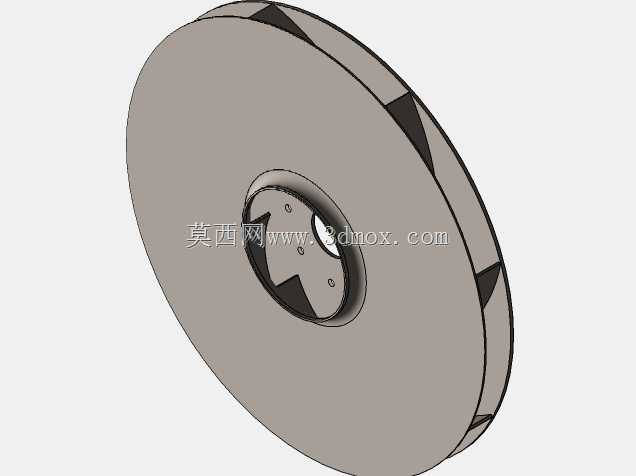

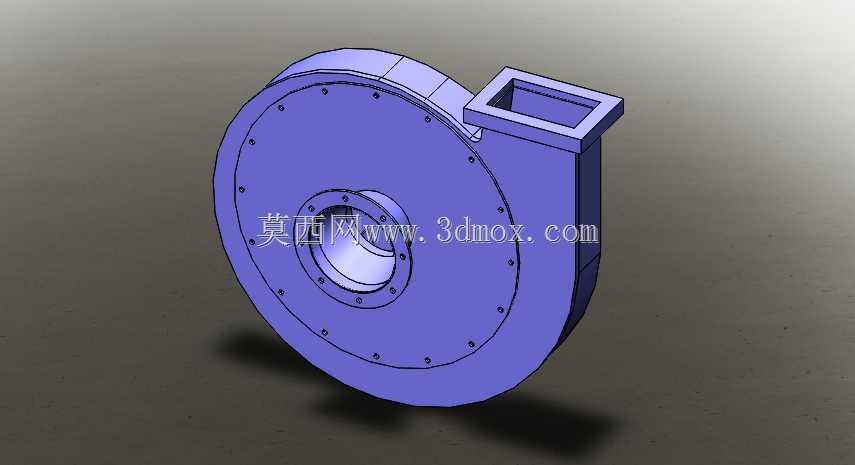

　　这款离心风机的结构设计，核心围绕高压小流量通风场景的实际需求展开，在工业配套、车间除尘、设备风送、小型工艺排风等场景中，这类蜗壳式离心结构的风机应用占比极高，相比轴流风机，它能在更小的出风口截面下提供更高的风压，适配管路阻力较大的通风系统。从结构布局来看，整体采用单进风直联适配的蜗壳构型，蜗壳型线按照对数螺旋线规律做平滑过渡，能最大程度减少气流在壳体内的涡流损耗，避免气流在转向过程中产生不必要的压力损失，蜗壳侧壁沿圆周方向均匀布置螺栓连接孔，用于连接侧盖与叶轮腔体，装配时可通过螺栓预紧力保证壳体的密封性能，防止高压气流从拼接缝隙泄漏，影响实际输出风压。叶轮部分采用前向多翼式结构的设计思路，叶片沿轮毂圆周均匀排布，

　　进风口位置做了圆弧过渡的集流圈结构，能引导气流平顺进入叶轮腔体，减少进气端的气流扰动，降低运行过程中的气动噪声。出风口采用方形法兰接口设计，法兰面预留足够的螺栓安装空间，可直接对接方形通风管路，也可通过变径接头适配圆形风管，安装边界上，整机的轴向安装尺寸从侧盖安装面到出风口端面的距离经过紧凑化设计，能适配空间局促的设备内置安装场景，径向尺寸以叶轮旋转轨迹为基准，蜗壳外壁与叶轮外缘预留均匀的间隙，既避免叶轮旋转时与壳体产生刮擦，也不会因为间隙过大造成气流回流损失。在实际选型适配时，这类结构的风机可根据输送介质的特性调整壳体与叶轮的材质，普通通风场景采用普通碳钢焊接即可满足强度需求，若输送含腐蚀性气体的场景，

　　可更换为不锈钢或者玻璃钢材质，结构上无需做大幅改动。安装固定方面，蜗壳底部可根据需求加装焊接式安装支座，支座的安装孔位可适配常见的槽钢、角钢安装架，现场安装时不需要额外做复杂的支架改制。从结构设计的细节来看，侧盖中心的轴承座安装位做了加厚处理，能承受叶轮高速旋转时产生的径向载荷，避免长期运行后出现轴承座变形、叶轮偏心的问题，连接侧盖与蜗壳的螺栓孔采用跨中均匀排布的方式，保证每个连接点的压紧力均匀，不会出现局部密封不严的情况。出风口的法兰边做了外翻折边处理，既提升了法兰的结构刚度，避免连接管路时法兰变形，也能在安装密封垫片时提供足够的压紧面，保证接口处的密封效果。在设计校核过程中，需要重点关注叶轮的动平衡余量，

　　这类高压风机的叶轮转速通常较高，若动平衡不达标，运行时会产生明显的振动，不仅会产生噪声，还会影响轴承的使用寿命，因此结构设计时在叶轮的前后端板位置预留了动平衡去重区域，方便做动平衡校正时调整配重。另外蜗壳的板材厚度选择需要匹配风机的运行压力，高压工况下需要适当增加蜗壳板材厚度，避免运行时壳体产生鼓胀变形，导致蜗壳型线偏移，影响风机的运行效率。这类风机在实际使用中，通常会在进风口位置加装防护网，防止杂物被吸入叶轮造成叶片损坏，结构设计时进风口的集流圈位置预留了防护网的安装卡槽，不需要额外焊接安装支架，可直接卡装防护网，提升装配效率。对于需要调节风量的场景，可在进风口或者出风口位置加装风量调节阀，结构上的安装接口尺寸与常规通风管路的阀门尺寸通用，不需要单独定制转接件。整体结构没有复杂的异形曲面，所有钣金件都可通过数控下料、折弯、焊接工序完成加工，加工难度低，适合批量生产，零部件的通用化程度高，后期维护时更换轴承、叶轮等易损件都可快速拆装，不需要复杂的专用工具。
