UCP208立式带座外球面轴承结构

　　在轻工输送线、小型农机、食品加工设备这类对安装便捷性有要求的传动场景里，带座外球面轴承的应用占比一直不低，UCP208作为其中适配40mm轴径的常用规格，很多现场运维和结构设计人员都接触过。这类带座轴承不需要额外设计复杂的轴承座安装腔体，把底座直接固定在设备机架的安装平面上就能完成转轴的支撑，相比分体式的轴承座加轴承的组合，能省去不少装配时的对中调整工作量。

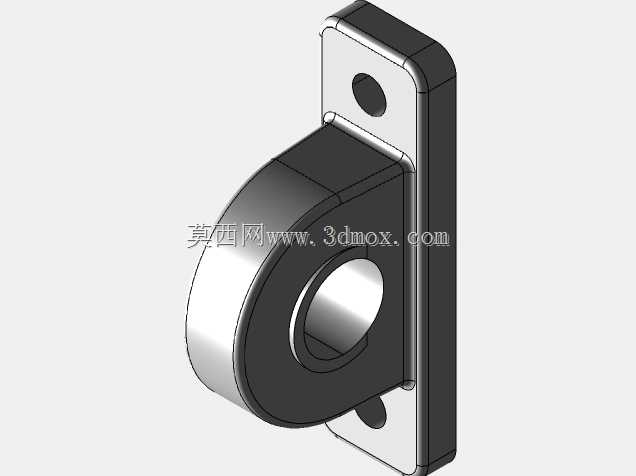

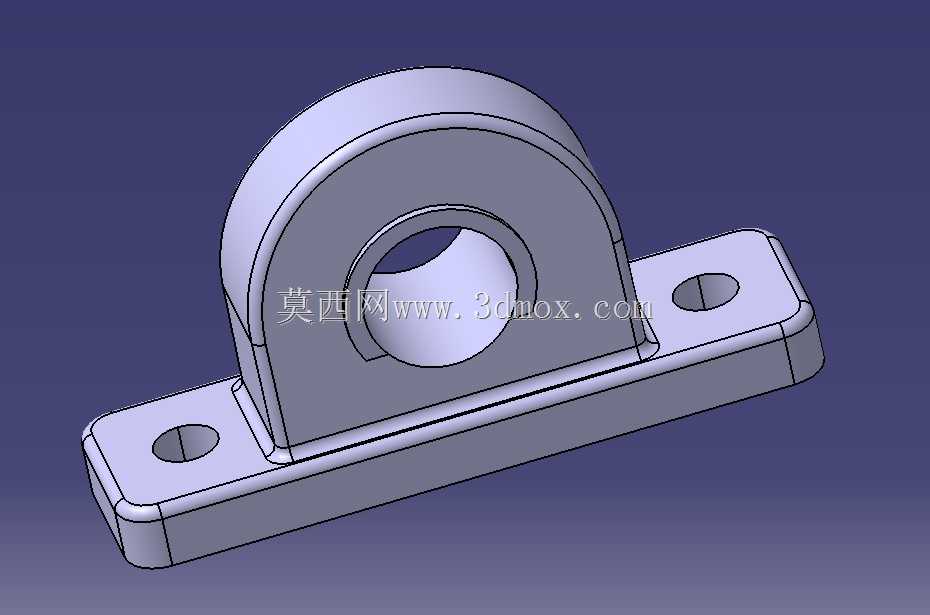

　　从结构上看，这个立式轴承座采用铸铁一体铸造成型，底座是长条形的平板结构，两端开有贯通的安装螺栓孔，安装时可以根据机架上的螺栓孔位做小范围的位置调整，降低了机架加工时的孔位精度要求。轴承部分嵌入到立式座的半圆型承窝内，依靠轴承外圈的球面与座孔的配合，能自动补偿轴安装时产生的少量角度偏差，这一点在长距离输送线的辊筒支撑场景里格外实用——毕竟长轴加工或者机架焊接产生的形位误差很难完全避免，这种自调心特性可以避免轴承在运行中承受额外的附加弯矩，减少滚道的异常磨损。

　　设计这类轴承座三维模型的时候，首先要明确安装边界：底座的两个安装孔中心距是核心安装尺寸，建模时需要优先保证这个尺寸的公差，其次是轴承内孔的中心高，这个尺寸直接决定了配套转轴的安装高度，一旦偏差过大，会导致整条传动线的转轴不同心，运行时产生振动和异响。承窝的球面尺寸需要和外球面轴承的外圈尺寸做匹配，既要保证轴承能顺利装入座孔，又要保证配合后不会出现松旷，避免运行时轴承在座孔内发生转动磨损座体。

　　实际选型应用中，UCP208这类带座轴承通常用在转速不超过每分钟两千转、载荷以径向载荷为主的场合，比如皮带输送机的托辊支撑、小型风机的转轴支撑、包装设备的传动辊支撑。它的密封结构自带防尘密封圈，能在多粉尘的生产环境下阻挡外界的灰尘、碎屑进入轴承内部，维持润滑脂的清洁度，相比开式轴承能延长不少维护周期。底座的安装面设计成平整的加工面，和机架接触时能保证足够的接触刚度，避免运行时因为支撑刚度不足产生共振。

　　建模过程中需要注意几个容易被忽略的细节：底座安装孔的位置要做沉头设计，保证固定螺栓的头部不会突出底座平面，安装时能让底座完全贴合机架表面；轴承座顶部的承窝边缘要做合理的圆角过渡，避免铸造时产生应力集中，同时也能减少装配时轴承外圈和座孔的磕碰；轴承内孔的锁紧结构要还原顶丝位置，方便现场安装时把轴承内圈和转轴锁紧，防止运行时内圈和轴发生相对转动磨损轴颈。

　　很多刚接触结构设计的人员容易在选型时忽略轴承座的承载方向，UCP这类立式带座轴承的承载方向是垂直于底座平面指向承窝中心，如果安装时受力方向偏离这个范围，会大幅降低轴承的承载能力，甚至导致座体断裂。在做三维装配的时候，需要把轴承座的安装面和机架的安装面做重合约束，两个安装孔的轴线和机架上的螺栓孔轴线对齐，轴承内孔的轴线和配套转轴的轴线做同轴约束，同时要预留出轴承自调心的角度余量，不要把轴承外圈和座孔做完全的固定约束，否则就失去了带座外球面轴承的调心意义。

　　从维护角度来说，这类带座轴承的座体部分只要没有出现裂纹或者承窝磨损，通常可以单独更换内部的外球面轴承，不需要整体更换整个轴承座，能降低设备的运维成本。建模时把轴承和座体做成可拆分的装配结构，也方便后续做工程图的时候拆分出零件图，指导生产或者备件采购。在不同的应用场景里，还可以根据使用环境选择铸铁座或者铸钢座的版本，不过常规工况下铸铁材质的减震性能更好，成本也更低，是绝大多数场景的首选。
